Netmap功能操作手册

1. 部署前提

由于8.2.3版本升级到8.2.4版本，新增了NetMap功能，需要做如下配置才能正常使用NetMap功能。

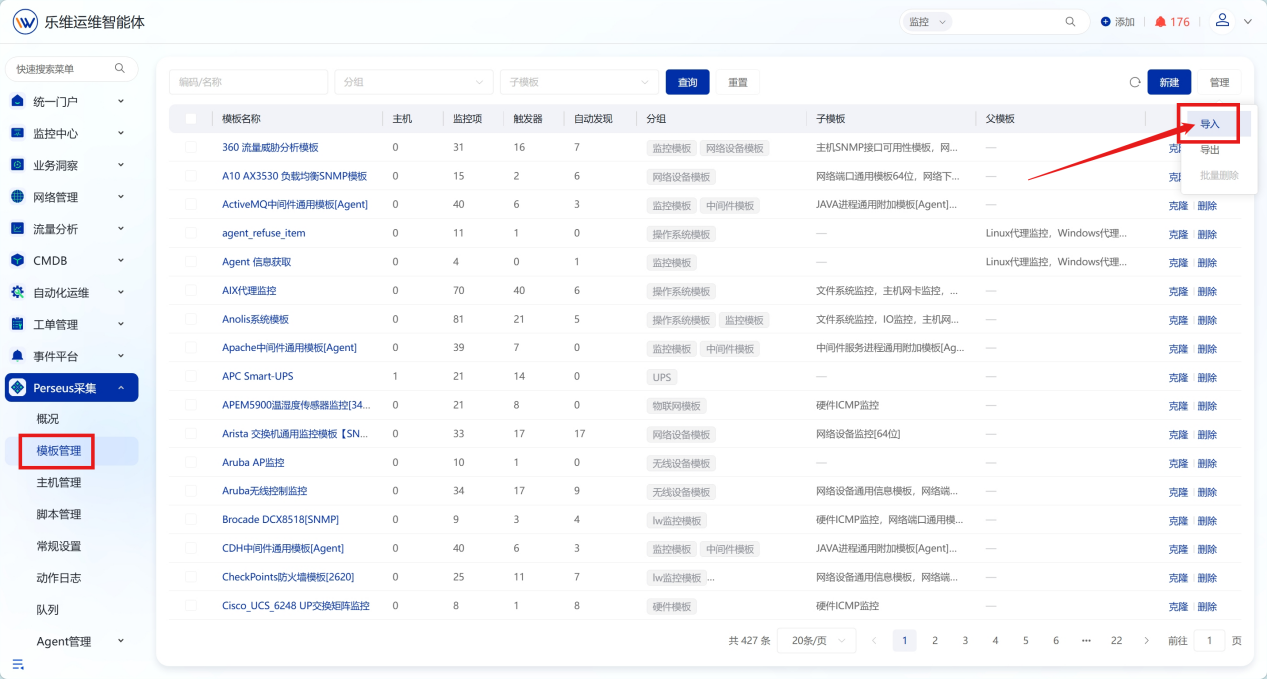

在【Perseus采集】-【模板管理】将以下模板文件导入至平台点击链接下载模板文件：netmap&netpath模板文件

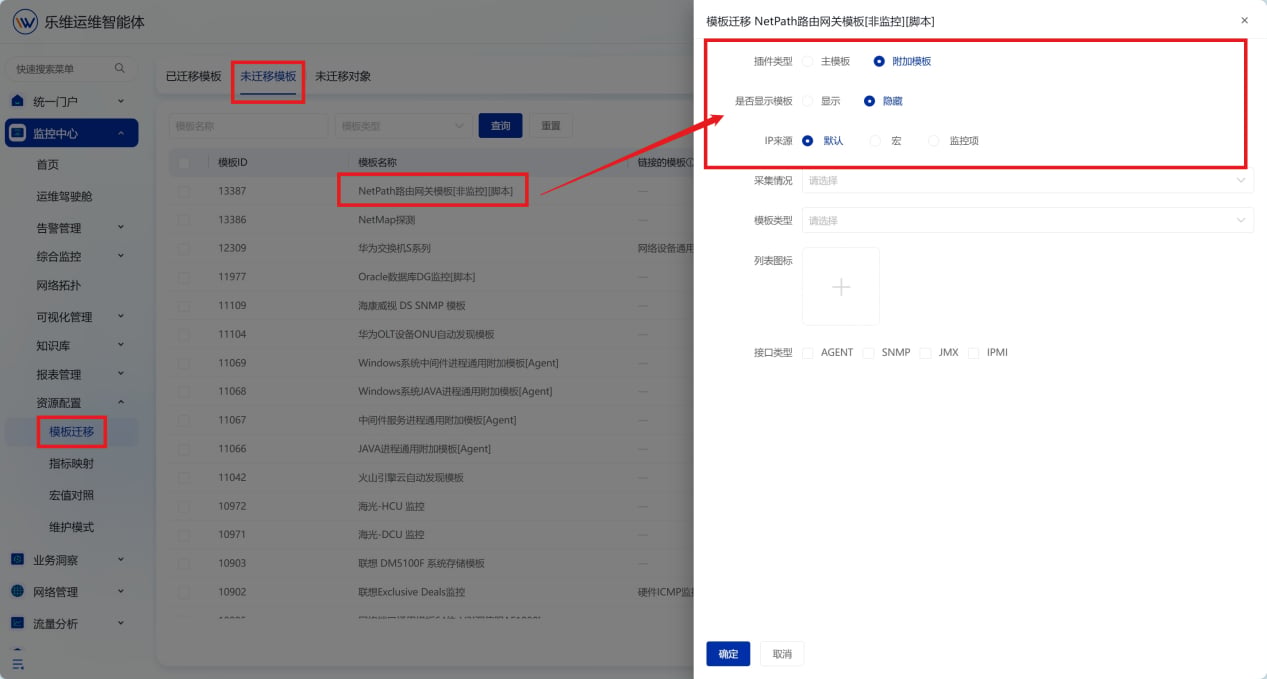

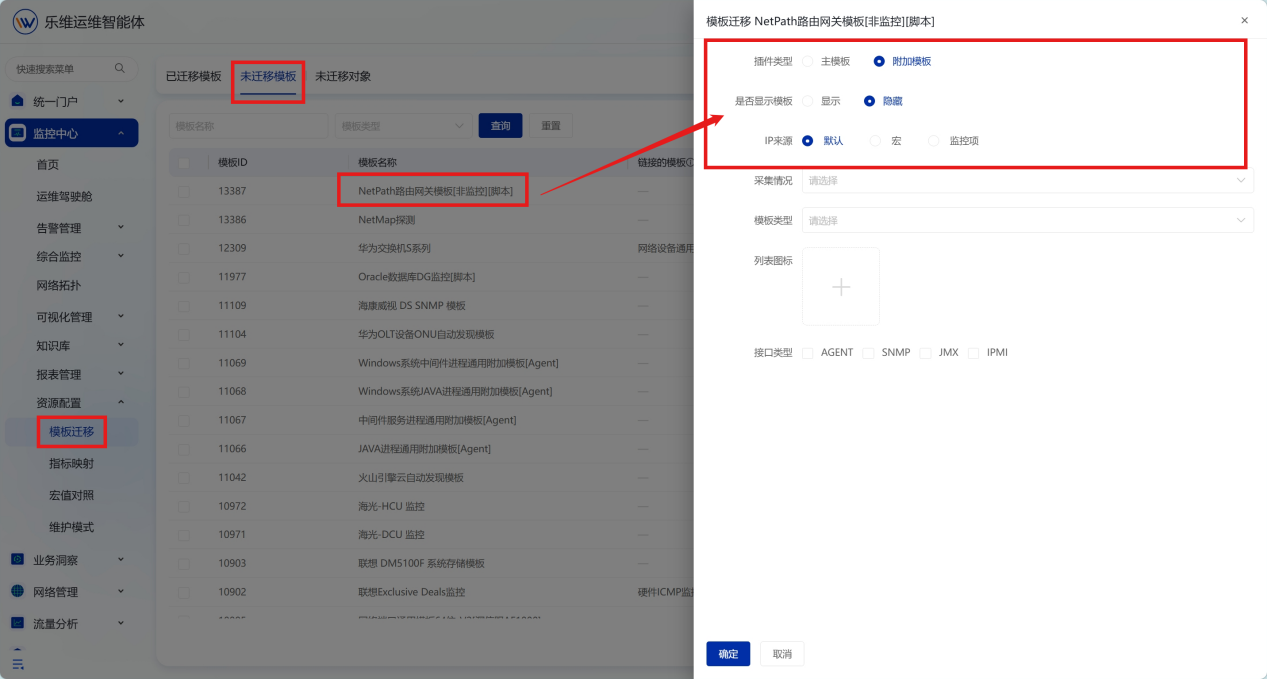

模板导入成功后会出现【NetPath路由网关模板】和【NetMap探测】2个模板，将其中的【NetPath路由网关模板】迁移为附件模板

将netmap_script.zip解压到采集服务器的外部检查目录下，并配置权限及修改相关配置（目录：/itops/perseusZ/share/perseusZ/externalscripts）点击链接下载netmap_script.zip脚本文件：netmap_script.zip

unzip netmap_script.zip -d /itops/perseusZ/share/perseusZ/externalscripts/

chmod +x /itops/perseusZ/share/perseusZ/externalscripts/netmap* /itops/perseusZ/share/perseusZ/externalscripts/fetch*

vi /itops/perseusZ/share/perseusZ/externalscripts/fetch_router_info.py

# 编辑WEB_URL参数
WEB_URL='http://<WEBIP>/backend_api/'

visudo
# 追加如下行
itops ALL=(root) NOPASSWD:/itops/perseusZ/share/perseusZ/externalscripts/netmap.py

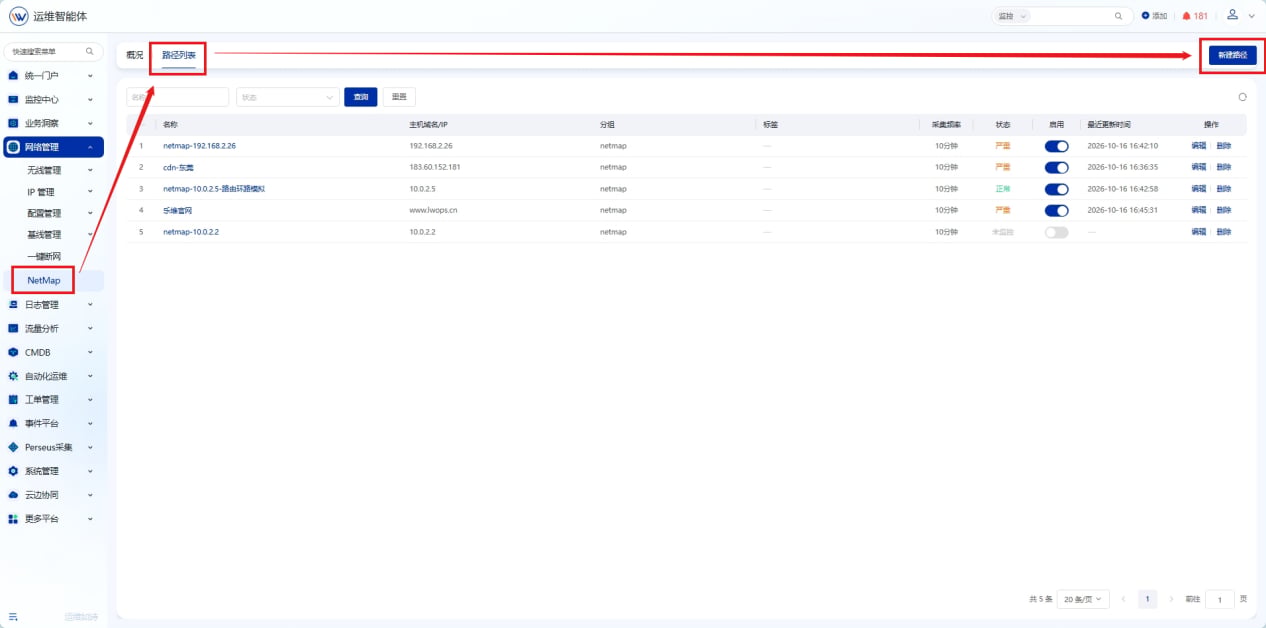

进入【网络管理】-【NetMap】模块的路径列表页，点击【新建路径】

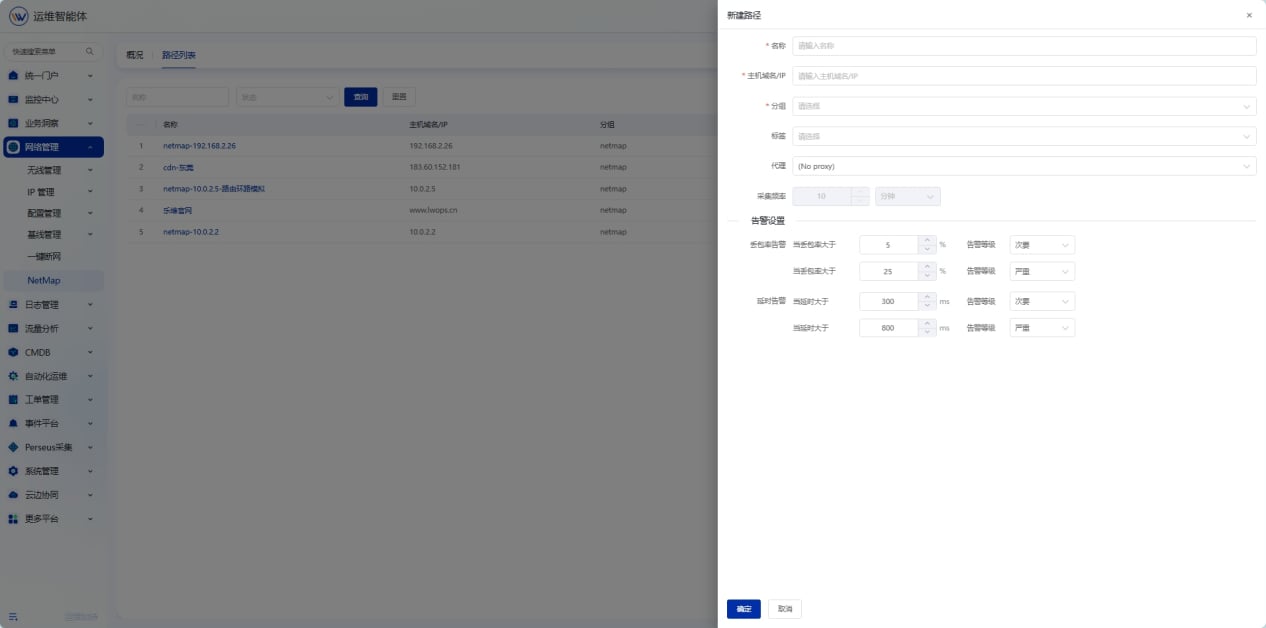

按提示填写路径信息并完成告警设置，采集频率默认10分钟。

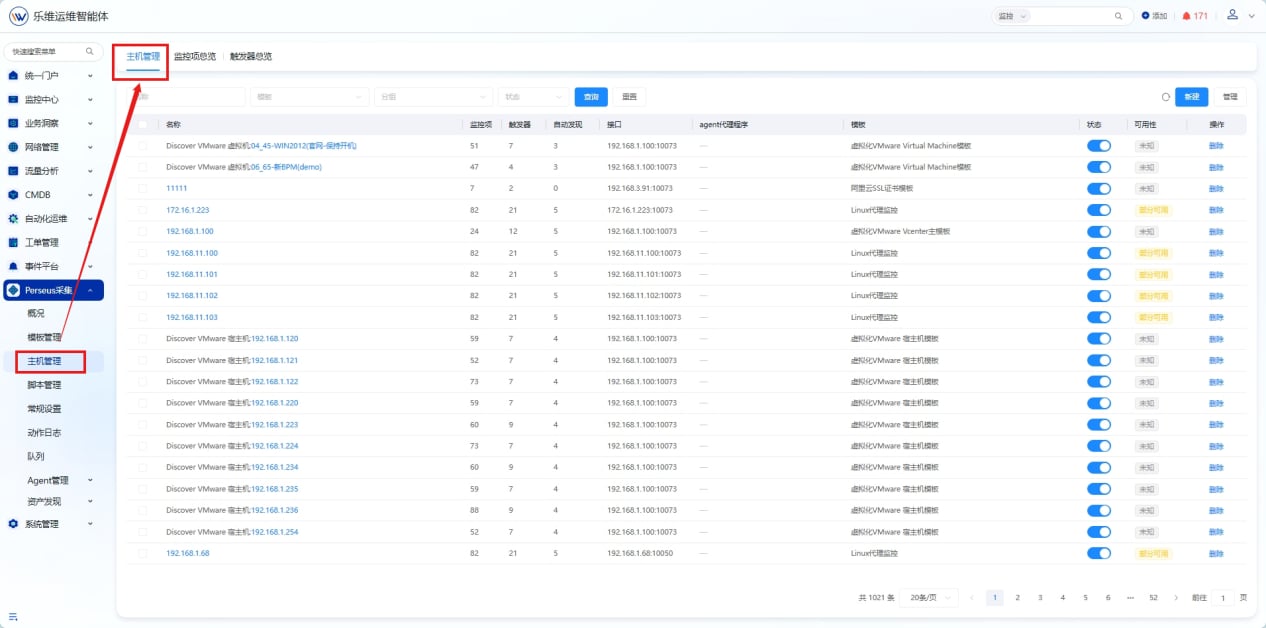

需关联 NetMap 路径上的设备端口信息时执行本步骤，否则跳过。 1、完成设备监控后，在主机管理中搜索该主机并进入主机详情。

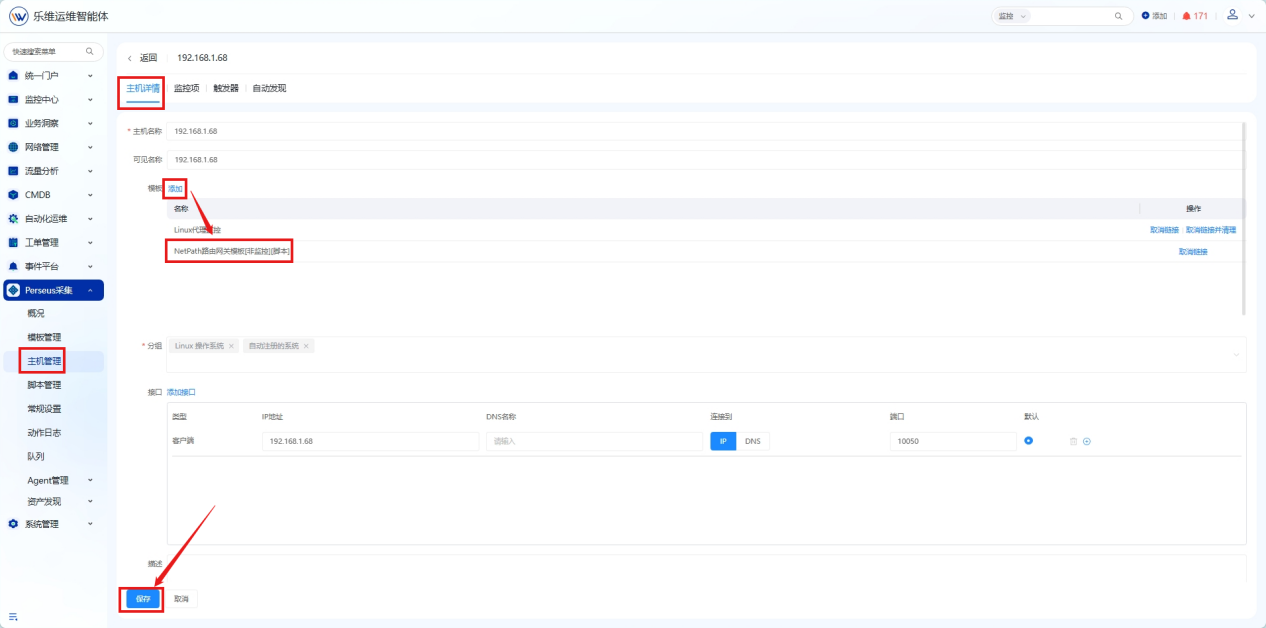

2、进入主机详情，点击【添加】套用模板《NetPath路由网关模板[非监控][脚本]》

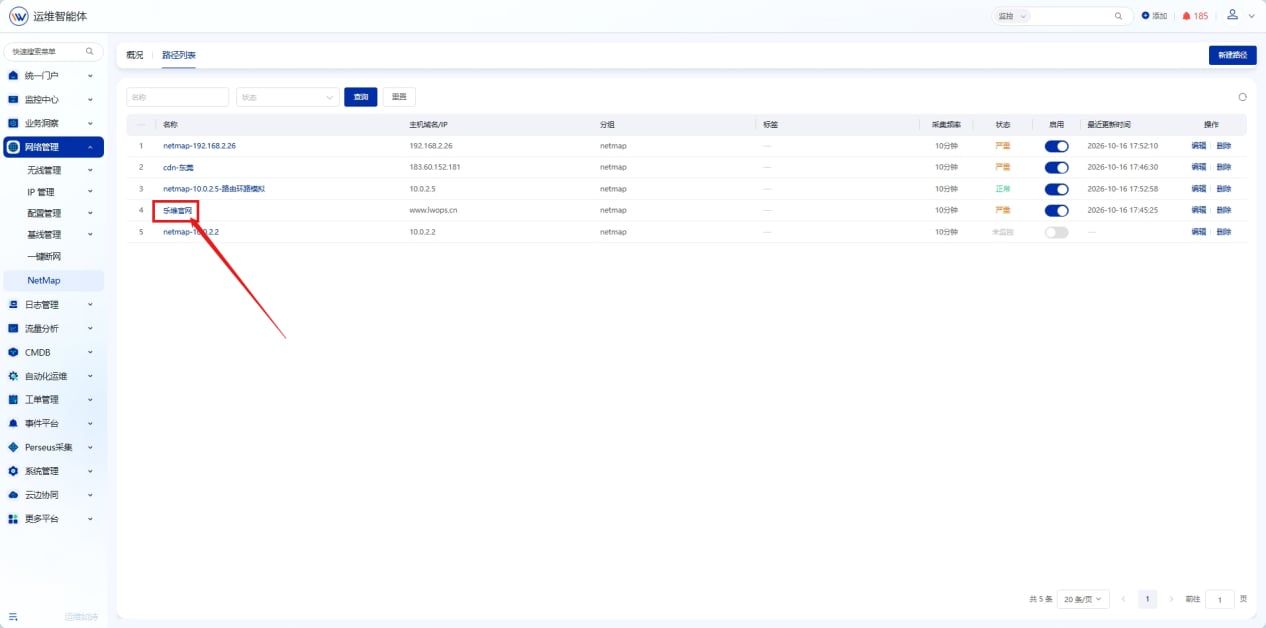

点击路径名称下钻，查看路径详情与告警信息。

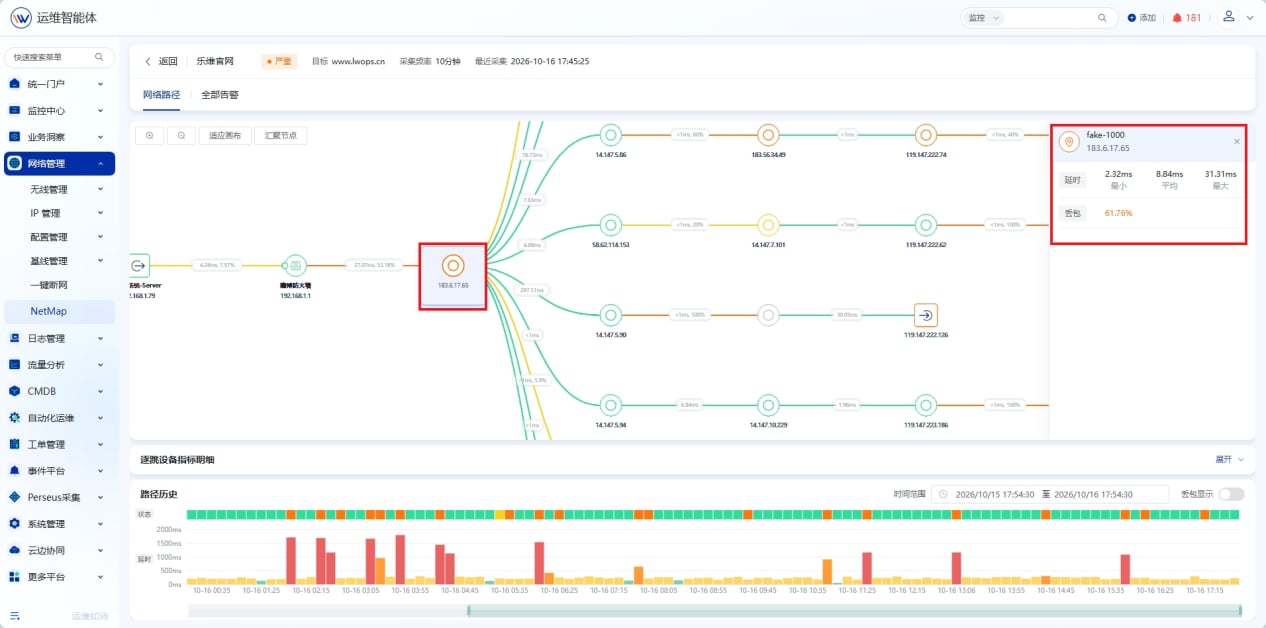

点击节点查看该节点延时与丢包。

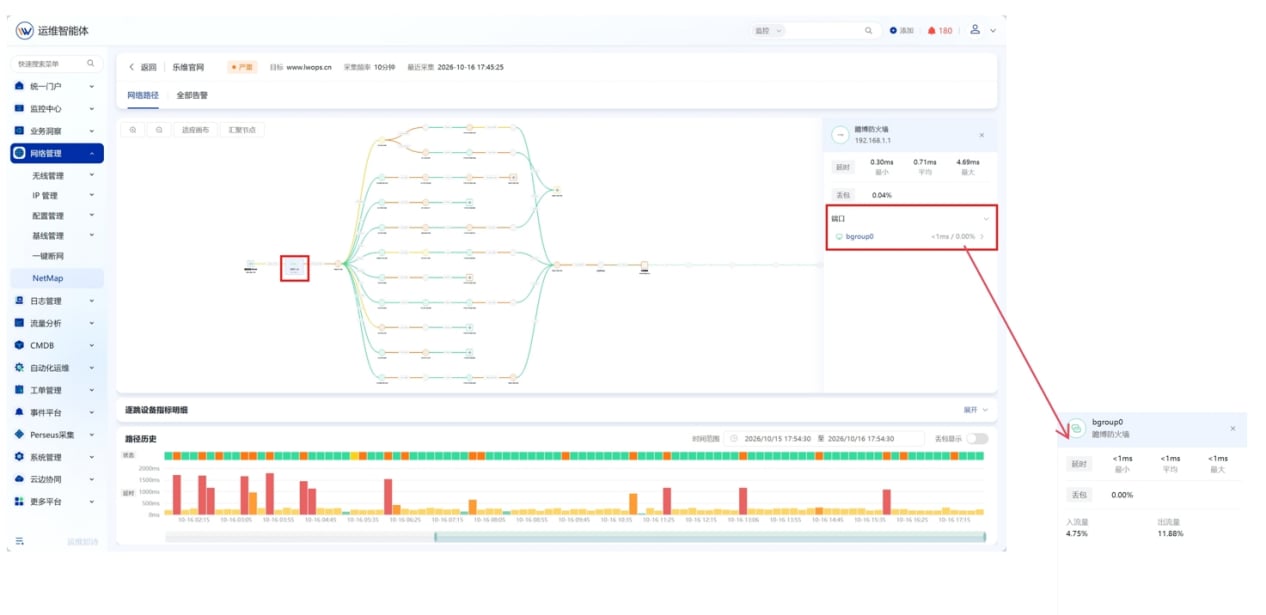

若 NetMap 路径上的设备已纳管且关联《NetPath路由网关模板[非监控][脚本]》，可查看端口延时、丢包及入出流量。

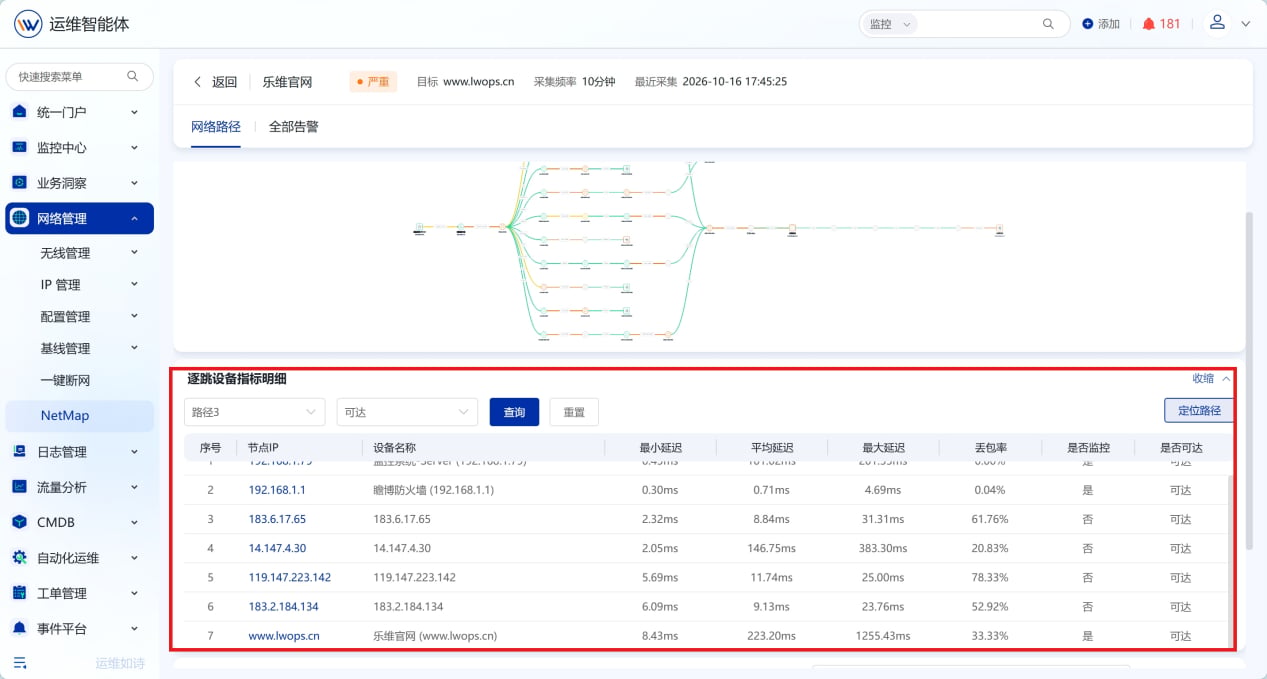

支持按可达性筛选路径，查看逐跳设备指标明细并定位画布位置。

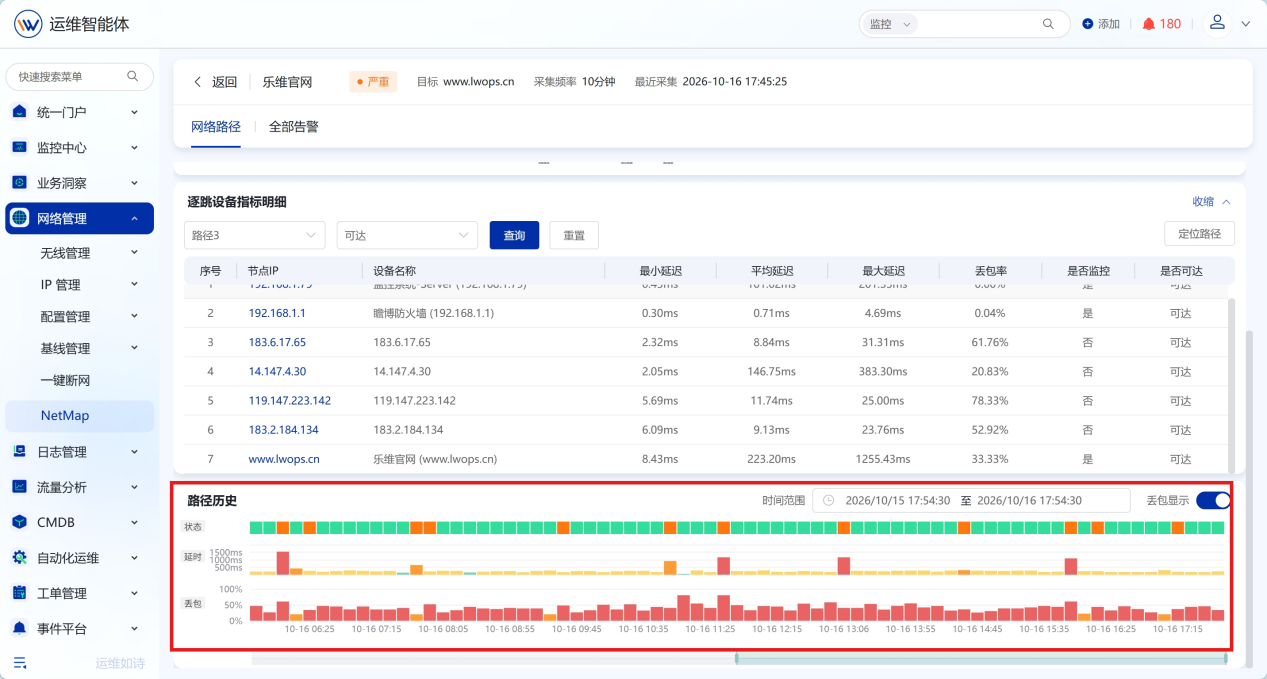

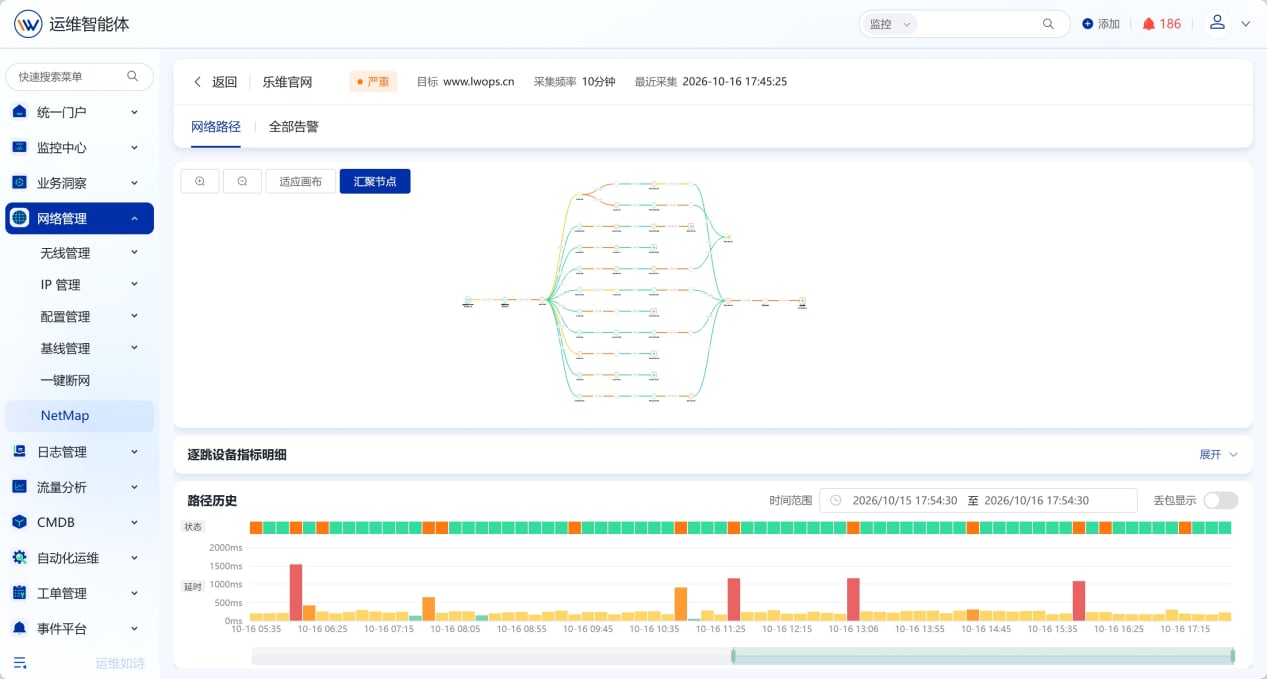

支持按时间范围筛选查看路径历史。
