本教程基于乐维 8.0 运维智能体平台编写，以华为交换机 S 系列为例，适用于其他支持 SNMP 协议的网络设备。

一、SNMP 协议概述

什么是 SNMP

SNMP（Simple Network Management Protocol，简单网络管理协议）是用于管理和监控网络设备的标准协议。通过 SNMP，监控平台可以：

获取设备的系统信息（名称、描述、位置等）
监控设备性能指标（CPU、内存、温度等）
监控网络接口状态（端口流量、错误包等）
接收设备主动上报的告警（SNMP Trap）

SNMP 版本对比

版本	特点	安全性	适用场景
SNMPv1	最基础版本	Community 明文传输	简单网络环境
SNMPv2c	增加了 GetBulk 操作	Community 明文传输	大多数网络设备
SNMPv3	支持认证和加密	最高	安全要求高的环境

本教程以 SNMPv2c 为例。

核心概念

概念	说明
OID	对象标识符，唯一标识一个管理对象，如 `1.3.6.1.2.1.1.1.0`
MIB	管理信息库，OID 的层次结构描述文件
Community	团体名，类似密码，用于访问权限验证
Trap	设备主动向监控端发送的告警消息

二、前置条件

步骤 1：网络设备配置

在被监控的网络设备上开启 SNMP Agent 功能。以华为交换机为例：

[Huawei] snmp-agent
[Huawei] snmp-agent sys-info version v2c
[Huawei] snmp-agent community read Public@123
[Huawei] snmp-agent target-host trap address udp-domain 192.168.3.91 params securityname Public@123

步骤 2：确认网络连通性

确保监控平台（192.168.3.91）与被监控设备之间网络互通，可以使用以下工具测试：

# 安装 SNMP 工具
sudo yum install net-snmp-utils

# 测试 SNMP 连通性
snmpwalk -v2c -c Public@123 192.168.3.100 1.3.6.1.2.1.1

# 获取系统描述
snmpget -v2c -c Public@123 192.168.3.100 1.3.6.1.2.1.1.1.0

步骤 3：准备 MIB 文件

获取设备厂商提供的 MIB 文件，用于解析 OID 含义。华为交换机常用 MIB：

HUAWEI-ENTITY-EXTENT-MIB：实体信息
HUAWEI-FAN-MIB：风扇状态
HUAWEI-POWER-MIB：电源状态

三、创建模板

步骤 1：进入模板管理

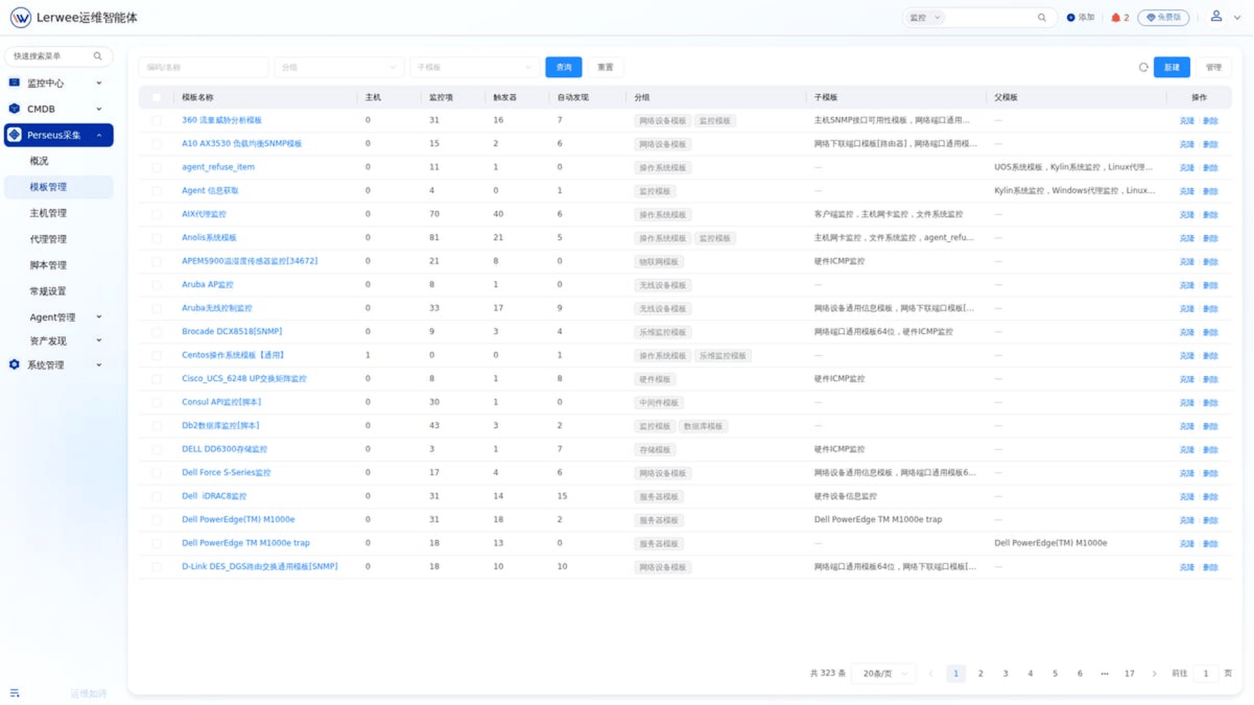

登录乐维运维智能体平台，点击左侧菜单 Perseus 采集 → 模板管理。

步骤 2：新建模板

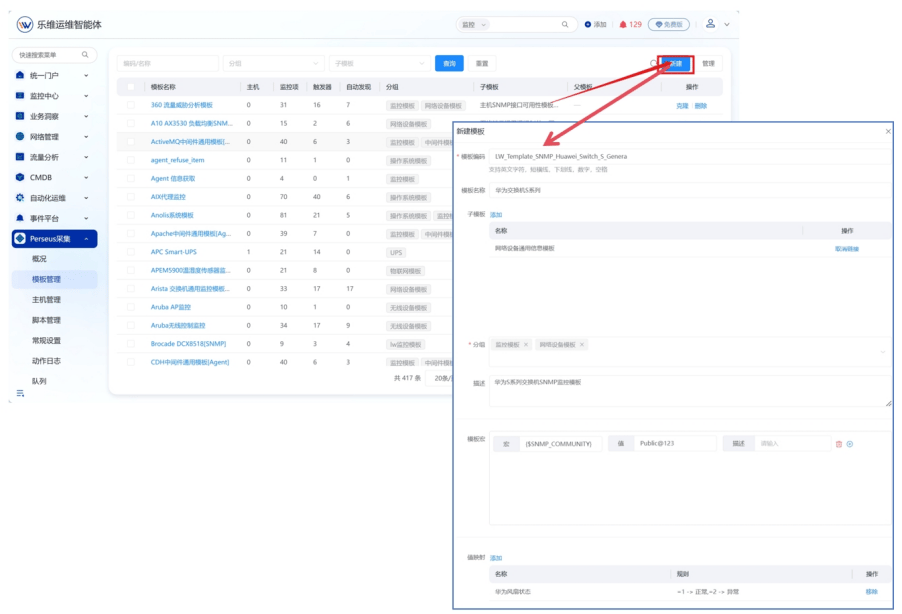

点击页面右上角「新建」按钮，在弹出的对话框中填写模板基本信息。

字段说明：

字段	必填	说明	示例
模板编码	是	唯一标识符，建议英文	`LW_Template_SNMP_Huawei_Switch_S_General`
模板名称	否	中文显示名称	华为交换机 S 系列
子模板	否	继承其他模板的配置	网络设备通用信息模板
分组	是	模板分类，便于管理	监控模板 / 网络设备模板
描述	否	模板用途说明	华为 S 系列交换机 SNMP 监控模板
模板宏	否	变量定义	`{$SNMP_COMMUNITY} = Public@123`
值映射	否	数值转文字描述	华为风扇状态：1=正常，2=异常

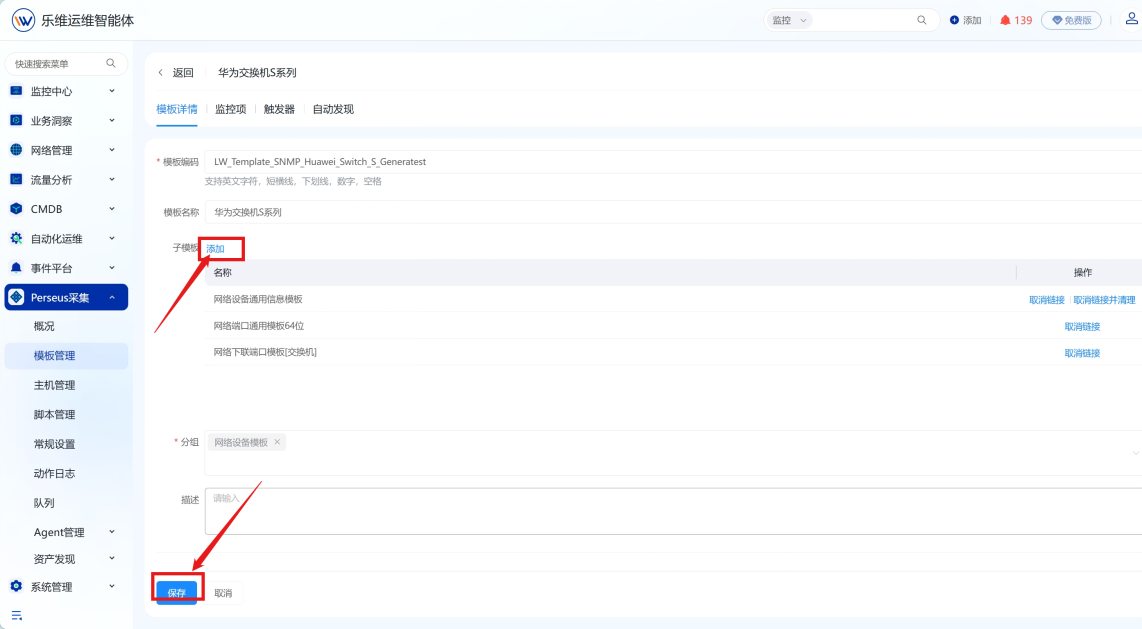

步骤 3：配置子模板（可选）

子模板可以继承父模板的监控项、触发器等配置。华为交换机 S 系列监控模板继承了以下子模板：

子模板	用途
网络设备通用信息模板	系统基础信息（名称、描述、位置等）
网络端口通用模板 64 位	端口流量监控（64 位计数器）
网络下联端口模板[交换机]	下联端口状态监控

四、配置监控项

监控项概述

监控项是模板的核心，定义了要采集的具体指标。

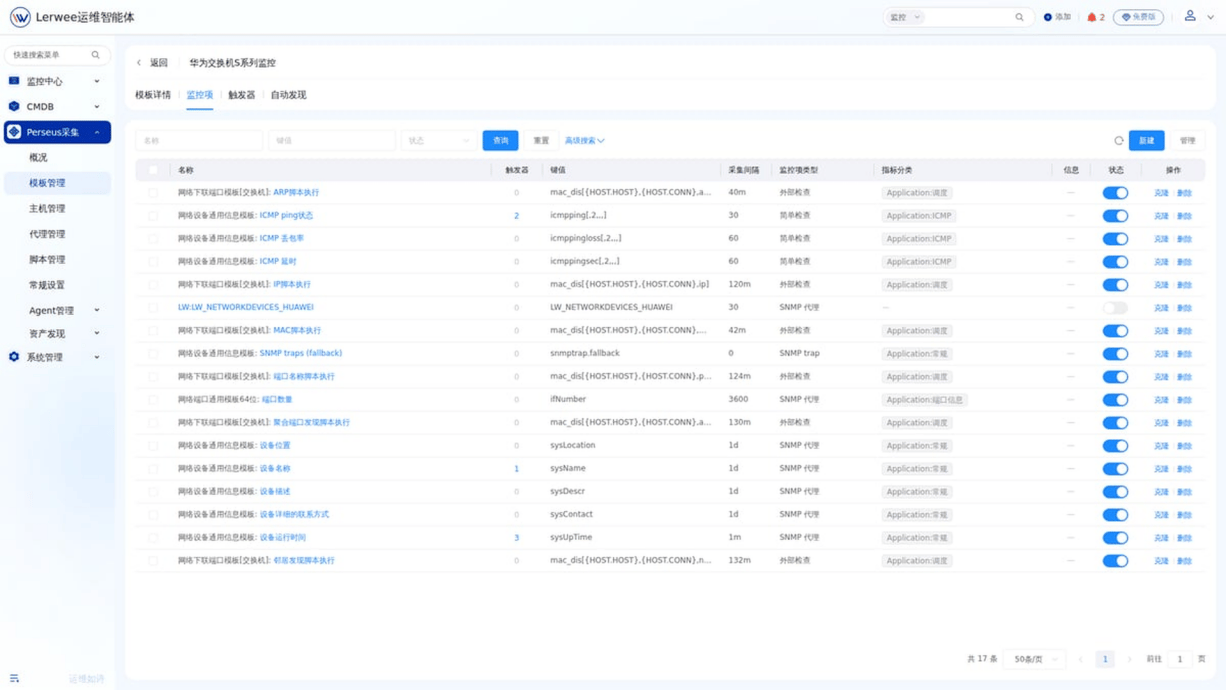

华为交换机 S 系列监控模板包含以下监控项：

监控项名称	类型	键值	SNMP OID	说明
系统描述	SNMP 代理	`sysDescr`	`1.3.6.1.2.1.1.1.0`	设备型号和版本信息
系统名称	SNMP 代理	`sysName`	`1.3.6.1.2.1.1.5.0`	设备主机名
系统联系人	SNMP 代理	`sysContact`	`1.3.6.1.2.1.1.4.0`	管理员联系方式
系统位置	SNMP 代理	`sysLocation`	`1.3.6.1.2.1.1.6.0`	设备物理位置
ICMP Ping	简单检查	`icmpping`	-	网络连通性检测
ICMP 丢包率	简单检查	`icmppingloss`	-	丢包百分比
SNMP Trap	SNMP trap	`snmptrap.fallback`	-	接收设备告警

创建 SNMP 监控项

步骤 1：新建监控项

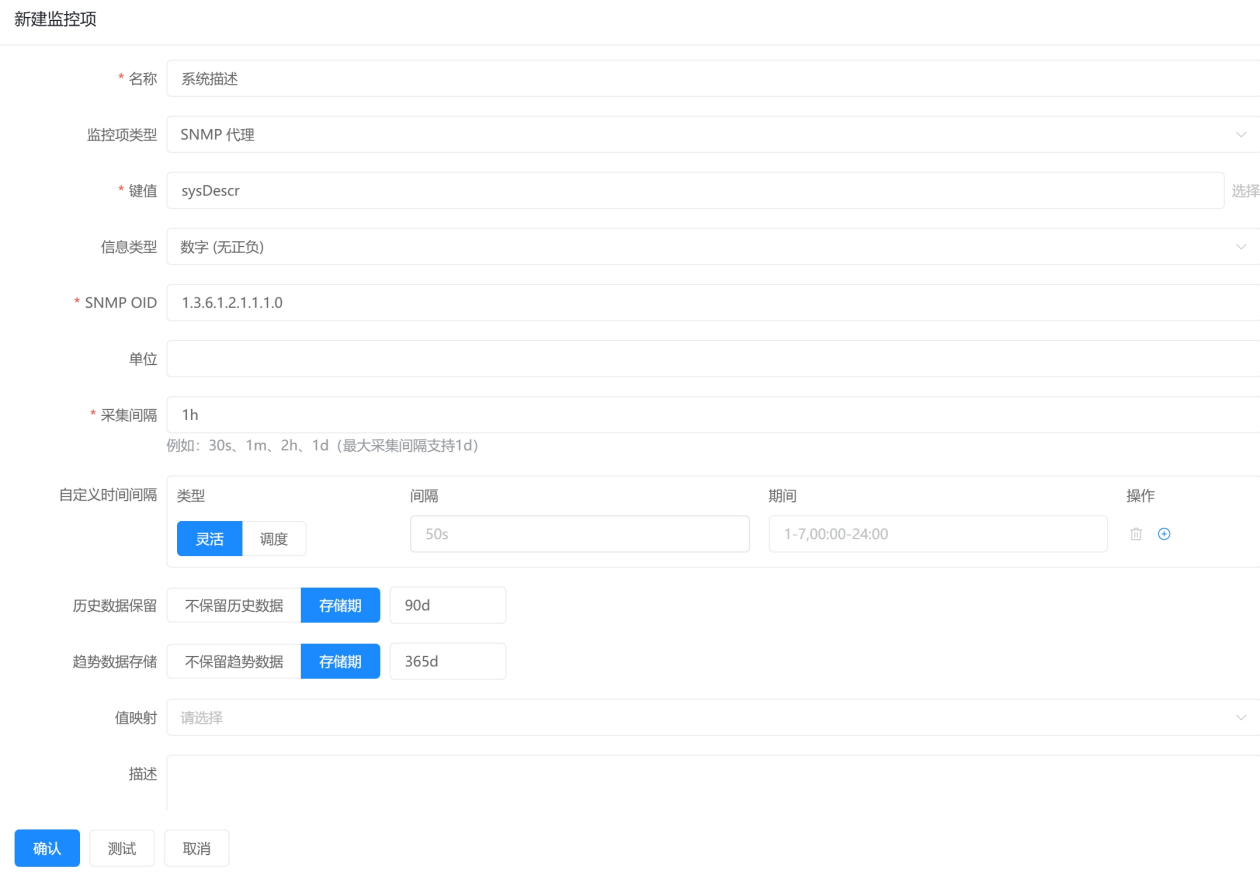

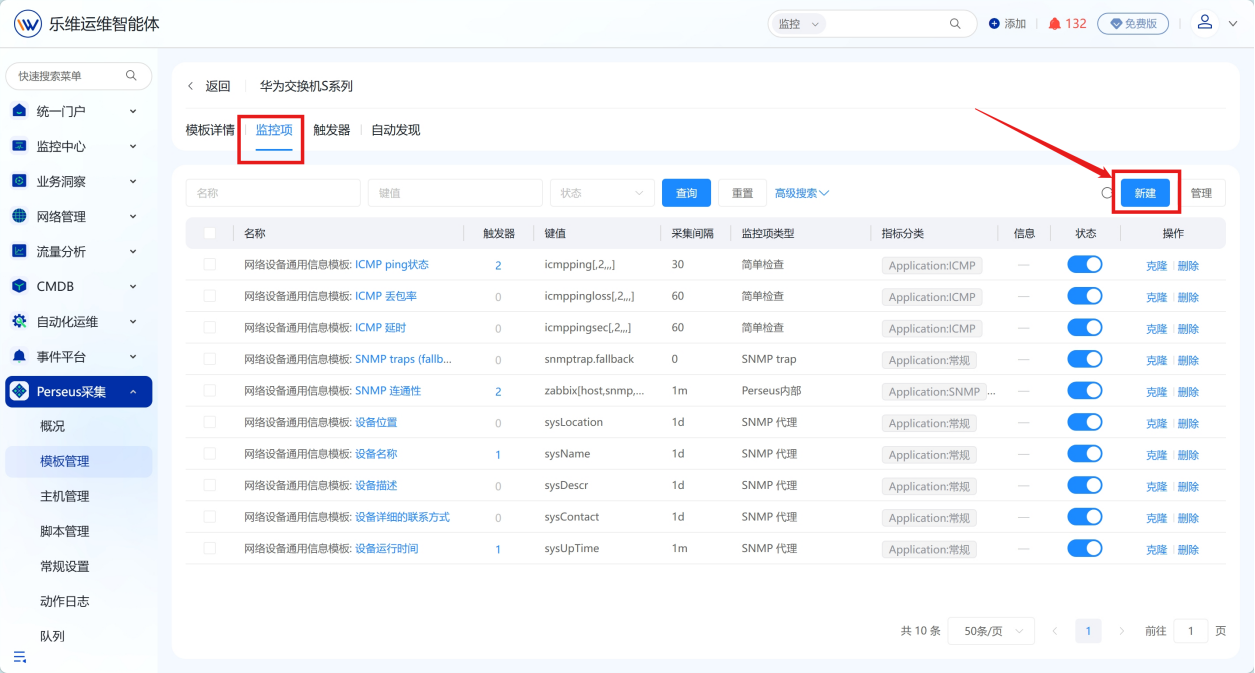

在模板详情页，点击「监控项」标签页，然后点击「新建监控项」按钮。

步骤 2：填写监控项基本信息

字段	说明	示例
名称	监控项显示名称	系统描述
监控项类型	选择 SNMP 代理	SNMP 代理
键值	唯一标识符	`sysDescr`
SNMP OID	对象标识符	`1.3.6.1.2.1.1.1.0`

步骤 3：配置采集参数

字段	说明	建议值
采集间隔	数据采集频率	动态数据：2-5 分钟；静态数据：1 小时
历史数据保留	原始数据保存时间	90 天
趋势数据存储	聚合数据保存时间	365 天

步骤 4：配置其他选项

字段	说明
单位	使用最小度量值，如 bps、B
值映射	将数值转换为可读文字
预处理	数据转换处理

监控项配置规则

规则	说明
OID 与 MIB 对应	监控项的 OID 要和 MIB 工具中的 OID 一致
团体名用全局变量	使用 `{$SNMP_COMMUNITY}` 宏变量
单位用最小度量值	使用 B（字节）、bps（比特每秒）等
应用集为中文	应用集名称使用中文
监控频率合理	动态数据 2-5 分钟，静态数据 1 小时-1 天

五、配置触发器

触发器概述

触发器用于定义告警条件，当监控项数据满足条件时触发告警。

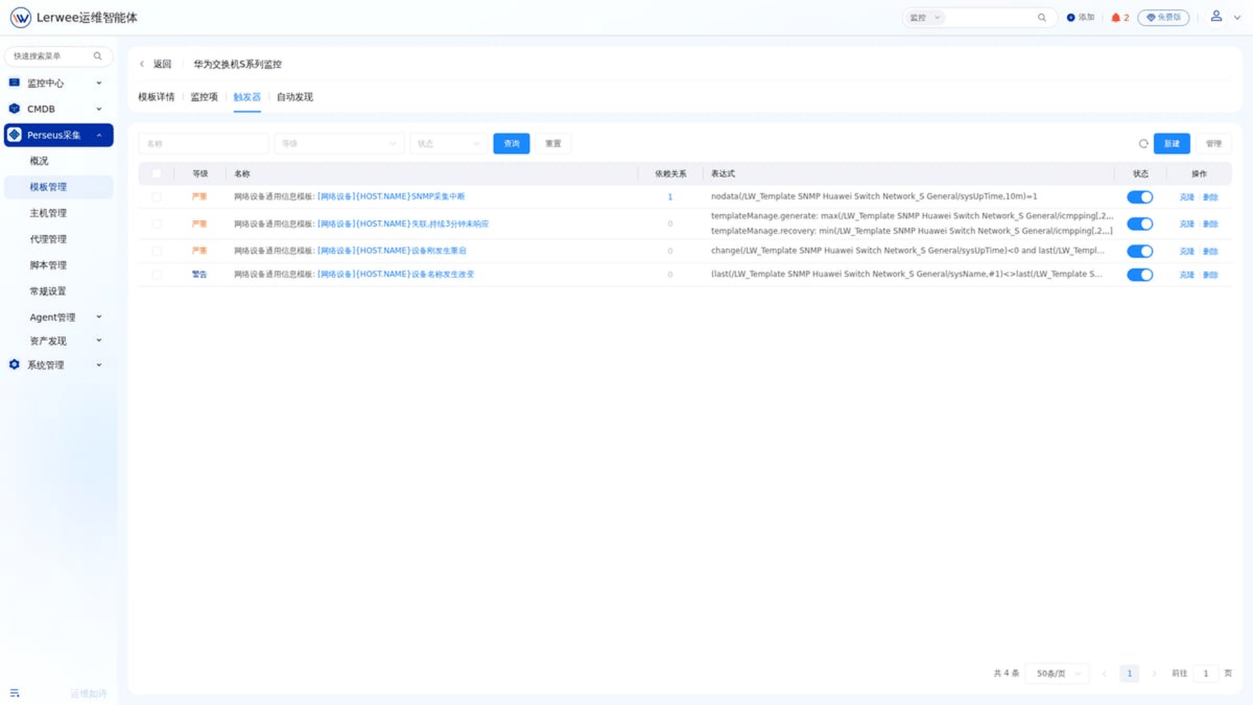

华为交换机 S 系列监控模板包含以下触发器：

触发器名称	严重级别	表达式	说明
SNMP 采集中断	严重	`nodata(/模板/sysUpTime,10m)=1`	10 分钟内无 SNMP 响应
设备失联	严重	`nodata(/模板/icmpping,3m)=1`	3 分钟内无 ICMP 响应
设备刚发生重启	严重	`last(/模板/sysUpTime)<last(/模板/sysUpTime,#2)`	系统运行时间减少
设备名称发生改变	警告	`last(/模板/sysName)<>last(/模板/sysName,#2)`	设备名称变更

创建触发器

步骤 1：新建触发器

在模板详情页，点击「触发器」标签页，然后点击「新建触发器」按钮。

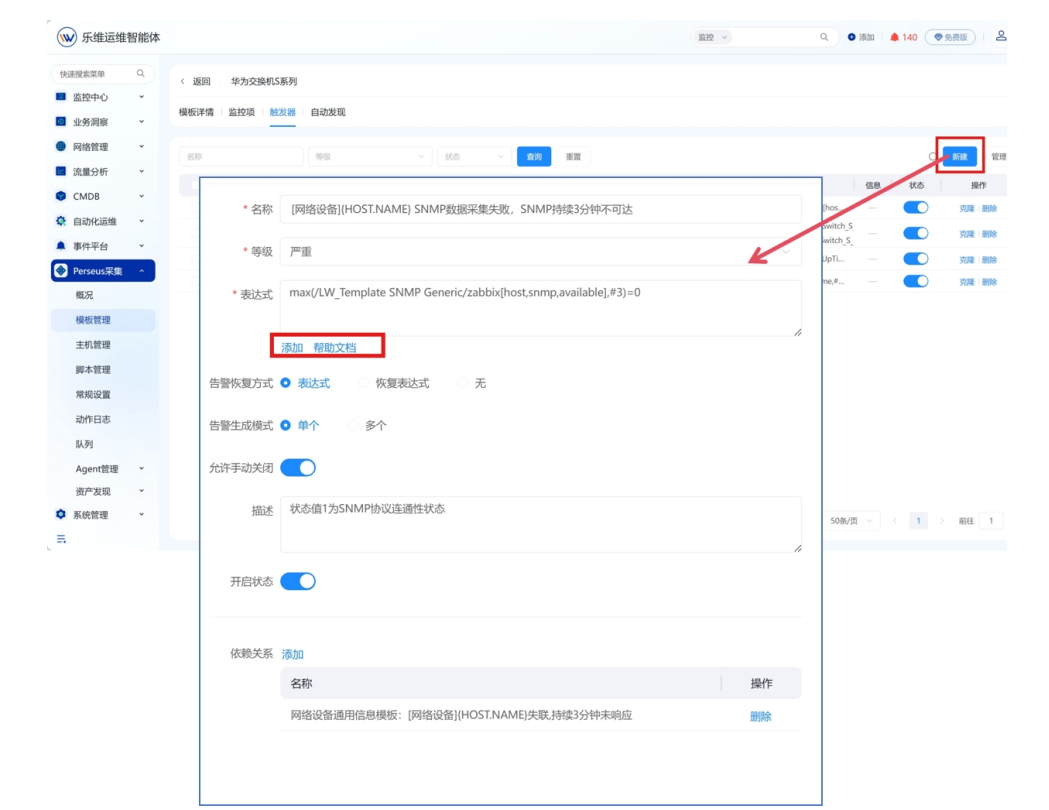

步骤 2：填写触发器信息

字段	说明	示例
名称	触发器显示名称	SNMP 采集中断
严重级别	告警级别	严重 / 警告 / 信息
表达式	触发条件	`nodata(/模板/sysUpTime,10m)=1`
描述	详细说明	设备连续 10 分钟未响应 SNMP 请求

常用触发器表达式

# 无数据检测（设备离线）
nodata(/模板/监控项,Nm)=1

# 值超阈值
last(/模板/监控项)>阈值

# 值变化检测
last(/模板/监控项)<>last(/模板/监控项,#2)

# 值减少（重启检测）
last(/模板/监控项)<last(/模板/监控项,#2)

六、配置自动发现

自动发现概述

自动发现（LLD）用于自动发现设备的动态组件，如端口、风扇、电源等。

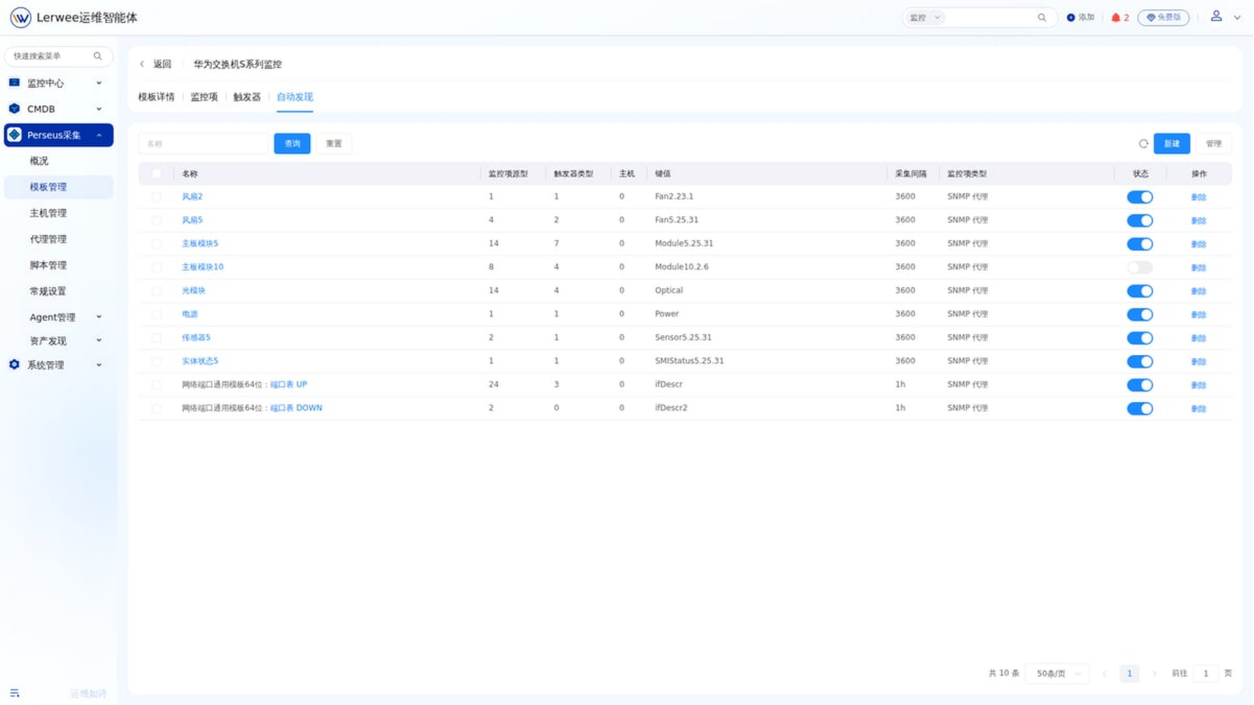

华为交换机 S 系列监控模板包含以下自动发现规则：

自动发现名称	SNMP OID	发现内容
风扇 2	`discovery[{#SNMPVALUE2},1.3.6.1.4.1.2011.2.23.1.9.1.1.1.1]`	风扇状态
风扇 5	`discovery[{#SNMPVALUE2},1.3.6.1.4.1.2011.5.25.31.1.1.10.1.1]`	风扇状态
电源	`discovery[{#SNMPVALUE},1.3.6.1.4.1.2011.5.25.31.1.1.6.1.1]`	电源状态
光模块	`discovery[{#SNMPVALUE},1.3.6.1.4.1.2011.5.25.31.1.1.3.1.10]`	光模块信息
实体状态 5	`discovery[{#SNMPVALUE},1.3.6.1.4.1.2011.5.25.31.1.1.1.1.1]`	实体运行状态
网络端口	继承自网络端口通用模板 64 位	端口流量

创建自动发现规则

步骤 1：新建规则

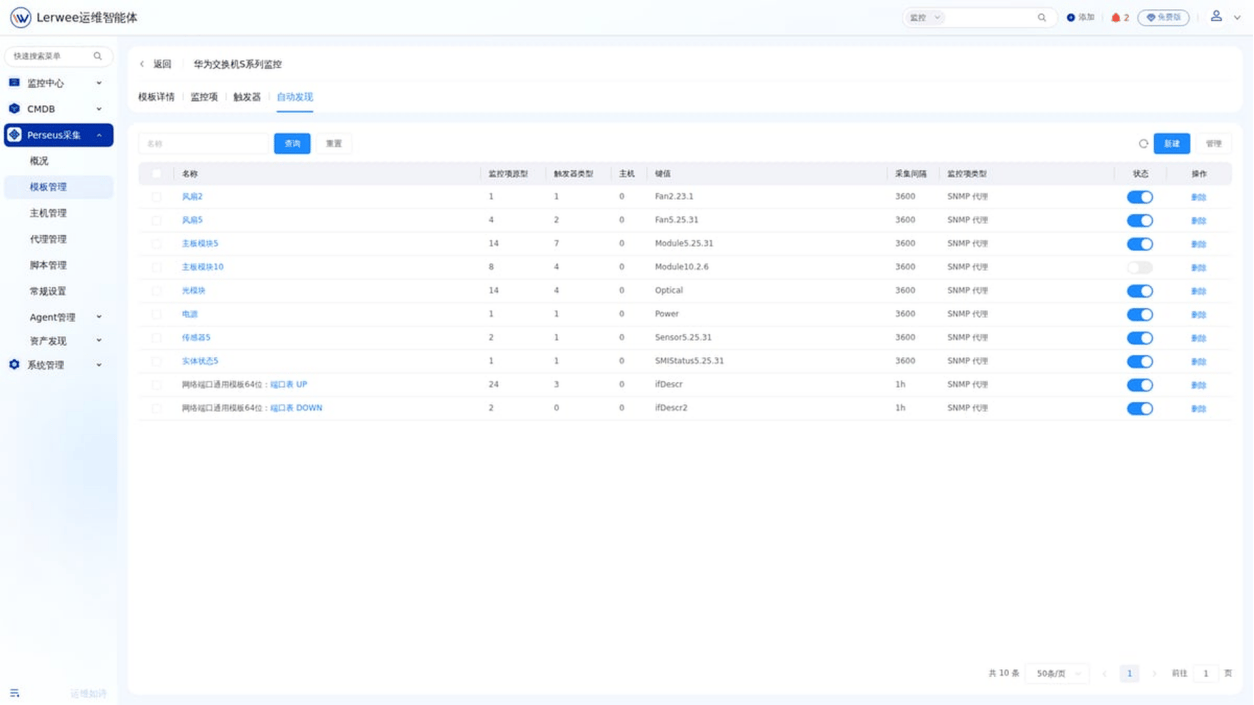

在模板详情页，点击「自动发现」标签页，然后点击「新建自动发现规则」按钮。

步骤 2：选择监控项类型

选择监控项类型为 SNMP 代理。

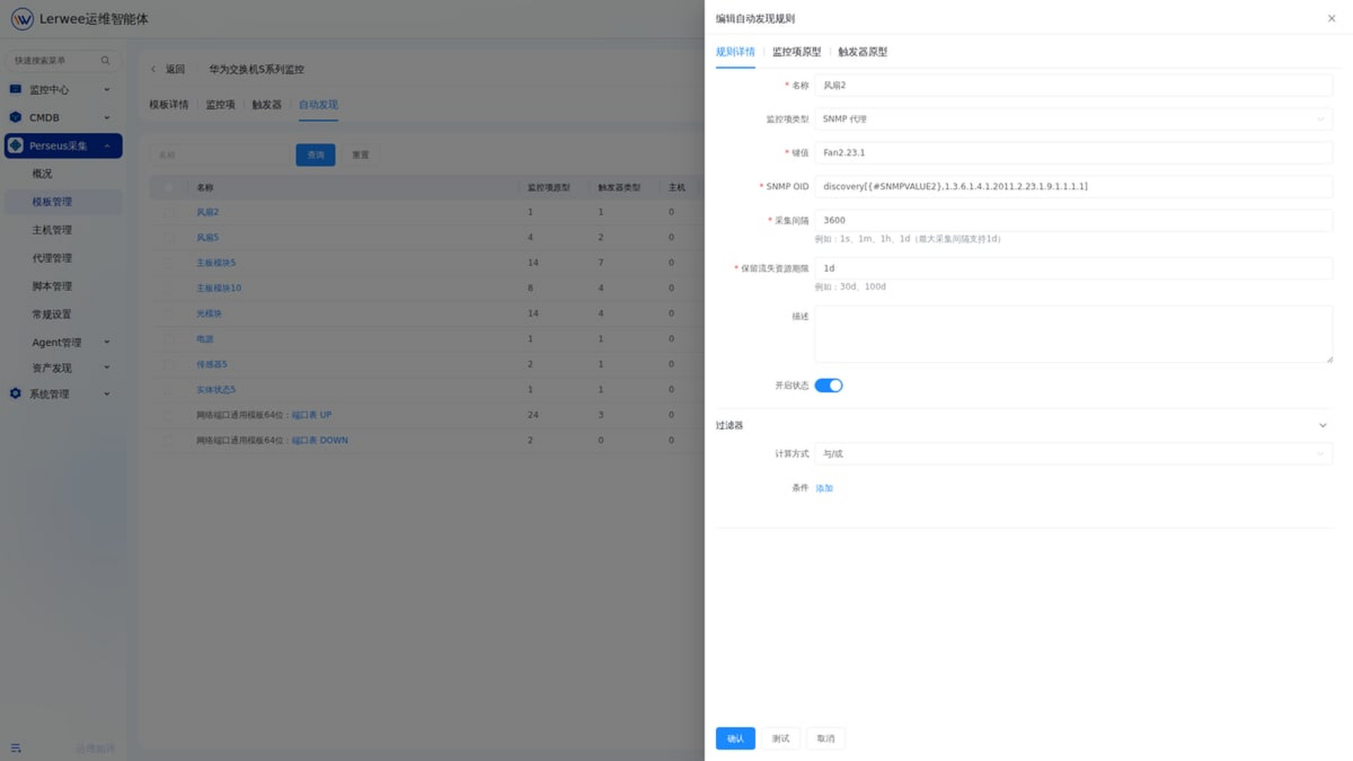

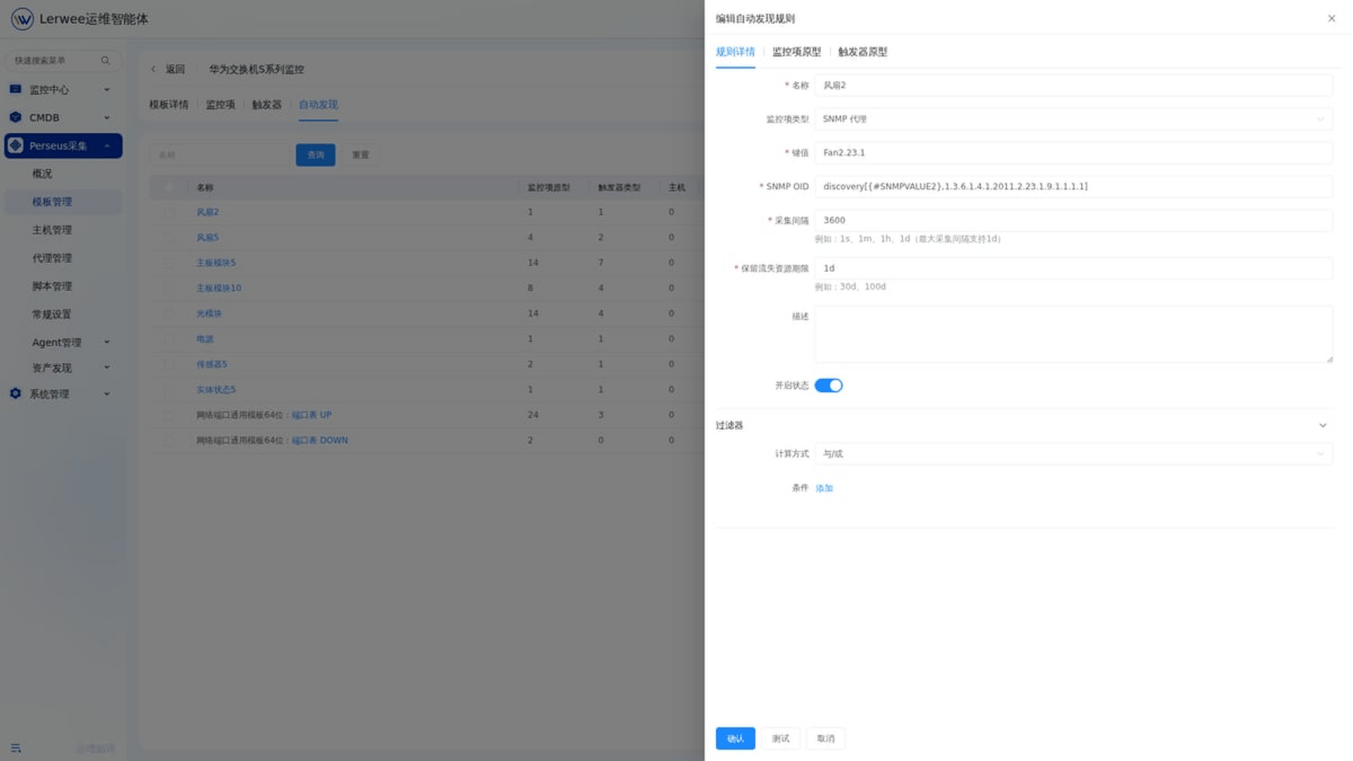

步骤 3：填写自动发现规则信息

字段	说明	示例
名称	规则显示名称	风扇 2
监控项类型	选择 SNMP 代理	SNMP 代理
键值	唯一标识符	`Fan2.23.1`
SNMP OID	发现 OID	`discovery[{#SNMPVALUE2},1.3.6.1.4.1.2011.2.23.1.9.1.1.1.1]`
采集间隔	发现频率	3600 秒（1 小时）

SNMP OID discovery 语法

语法格式：discovery[{#宏名称},OID路径] 示例：

discovery[{#SNMPVALUE},1.3.6.1.4.1.2011.5.25.31.1.1.6.1.1]：电源发现
discovery[{#SNMPVALUE2},1.3.6.1.4.1.2011.2.23.1.9.1.1.1.1]：风扇发现

`{#SNMPVALUE}` 宏详解

{#SNMPVALUE} 是自动发现中最核心的宏变量，它的值来自 SNMP OID 遍历（snmpwalk）返回的每个节点的值。 工作原理： 当系统执行自动发现时，会对指定的 OID 路径执行 snmpwalk 操作：

OID 路径: 1.3.6.1.4.1.2011.5.25.31.1.1.6.1.1 (电源在位状态表)

snmpwalk 返回结果:
.1.3.6.1.4.1.2011.5.25.31.1.1.6.1.1.1 = "PowerSupply1" ← {#SNMPVALUE} = "PowerSupply1"
.1.3.6.1.4.1.2011.5.25.31.1.1.6.1.1.2 = "PowerSupply2" ← {#SNMPVALUE} = "PowerSupply2"
.1.3.6.1.4.1.2011.5.25.31.1.1.6.1.1.3 = "PowerSupply3" ← {#SNMPVALUE} = "PowerSupply3"

典型用途：

发现对象	`{#SNMPVALUE}` 代表的内容	示例值
风扇	风扇名称 / 编号	`Fan1`、`Fan2`、`风扇-槽位1`
电源	电源模块名称	`PowerSupply1`、`PSU-1`、`电源模块A`
网络端口	端口名称 / 描述	`GigabitEthernet0/0/1`、`XGigabitEthernet1/0/1`
光模块	光模块类型 / 名称	`SFP-10G-LR`、`QSFP-40G-SR4`
磁盘	磁盘名称 / 路径	`/dev/sda`、`Disk0`、`硬盘1`
CPU	CPU 编号 / 名称	`CPU1`、`Core0`

实际应用示例： 风扇自动发现配置：

配置项	值
自动发现名称	风扇状态发现
SNMP OID	`discovery[{#SNMPVALUE},1.3.6.1.4.1.2011.5.25.31.1.1.10.1.1]`

监控项原型配置：

字段	值	说明
名称	`风扇 {#SNMPVALUE} 状态`	自动生成：风扇 Fan1 状态、风扇 Fan2 状态
键值	`fan.status[{#SNMPINDEX}]`	使用索引保证唯一性
SNMP OID	`1.3.6.1.4.1.2011.5.25.31.1.1.10.1.4.{#SNMPINDEX}`	状态对应的 OID

生成的监控项效果：

├── 风扇 Fan1 状态 ← {#SNMPVALUE}=Fan1
├── 风扇 Fan2 状态 ← {#SNMPVALUE}=Fan2
├── 风扇 Fan3 状态 ← {#SNMPVALUE}=Fan3
└── 风扇 Fan4 状态 ← {#SNMPVALUE}=Fan4

重要说明：

{#SNMPVALUE} 的值由设备决定：不同厂商、不同型号的设备返回的值格式可能不同。华为设备可能返回 Fan1、PowerSupply1；思科设备可能返回 fan-1、power-supply-1。
使用 {#SNMPINDEX} 保证唯一性：当名称可能重复时，使用 {#SNMPINDEX}（OID 最后一位数字）作为键值的一部分。

常见宏变量：

宏变量	含义
`{#SNMPVALUE}`	SNMP 返回的值（名称 / 描述）
`{#SNMPINDEX}`	OID 索引（数字）
`{#SNMPVALUE2}`	第二个值字段（用于复杂发现规则）

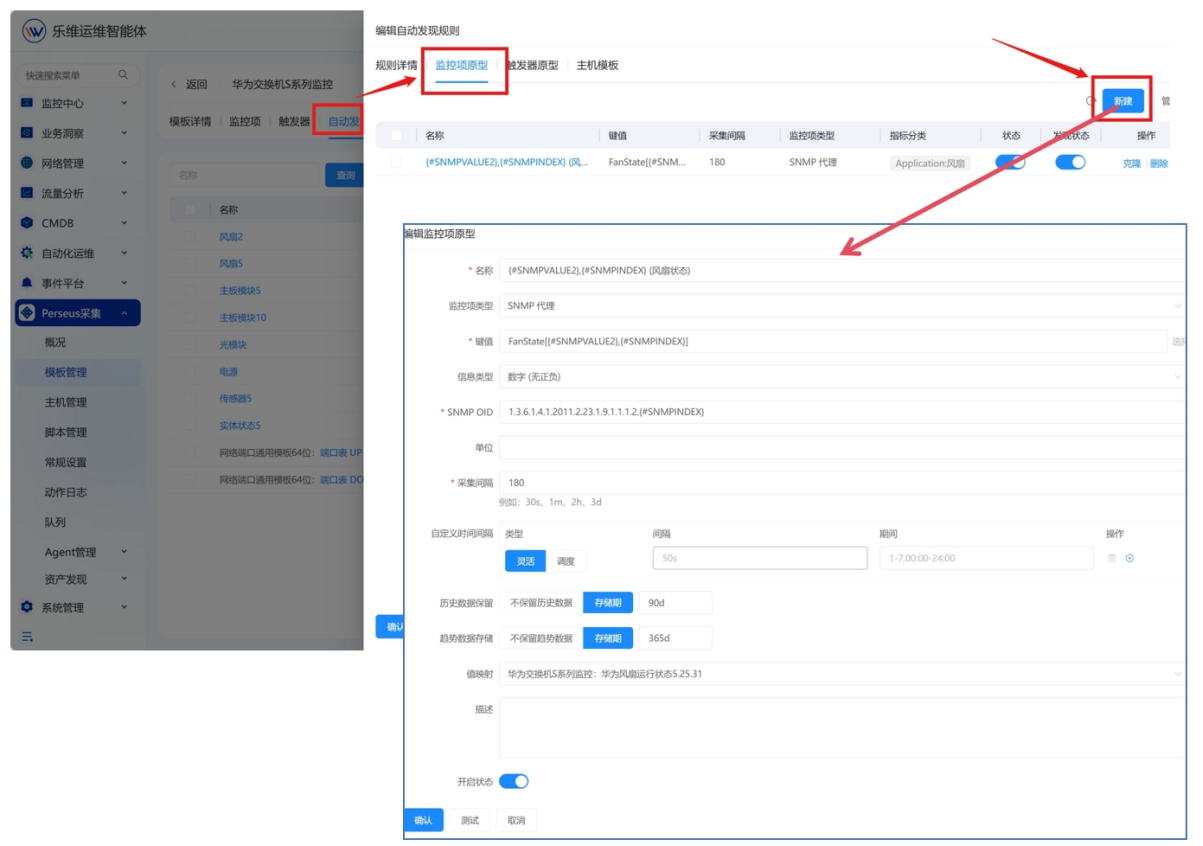

配置监控项原型

在自动发现规则下创建监控项原型，用于生成具体的监控项：

字段	说明	示例
名称	使用宏变量	`风扇 {#SNMPVALUE} 状态`
键值	使用宏变量	`fan.status[{#SNMPINDEX}]`
SNMP OID	使用宏变量	`1.3.6.1.4.1.2011.5.25.31.1.1.10.1.4.{#SNMPINDEX}`

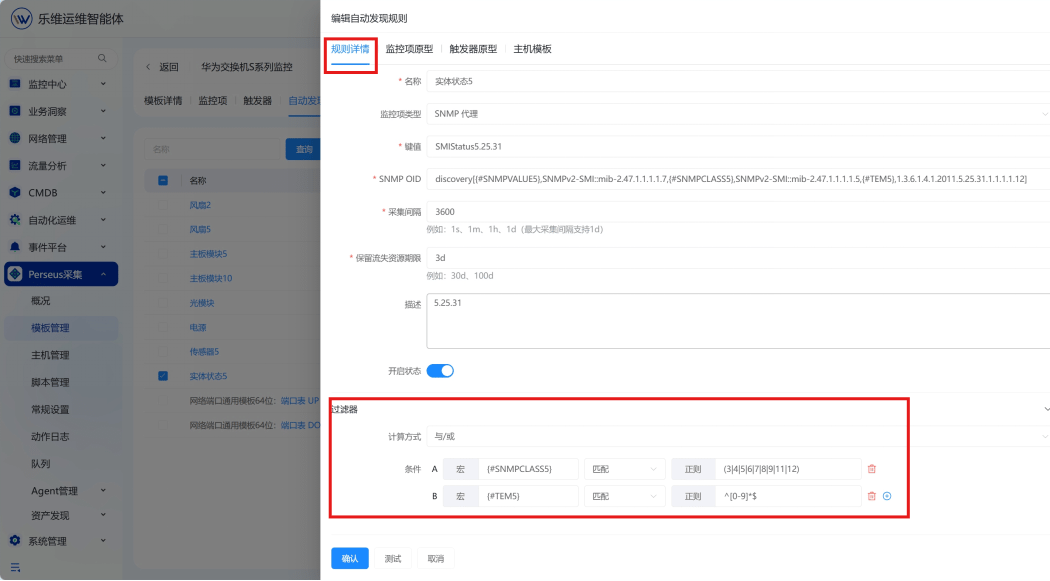

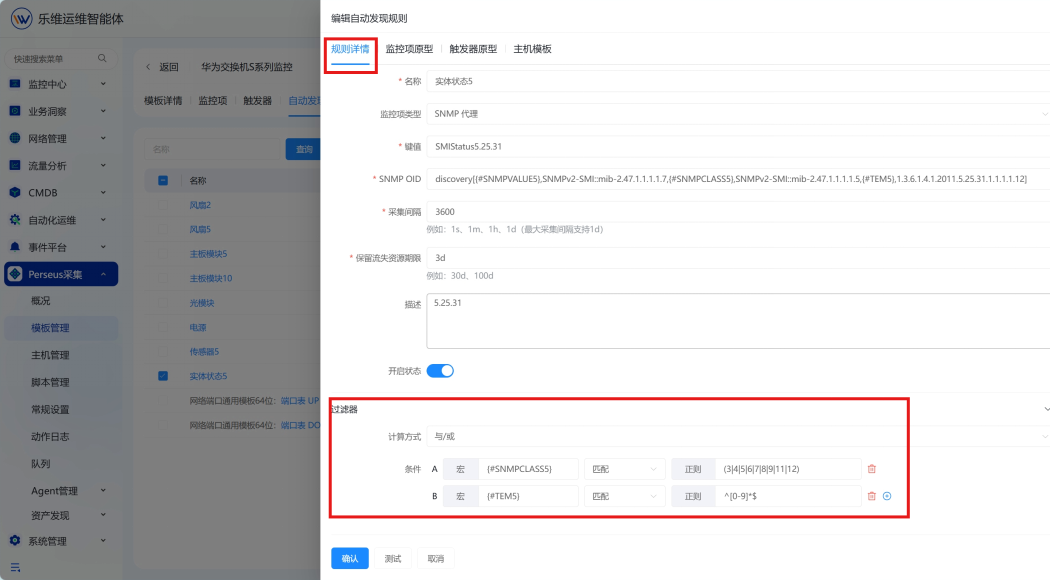

配置过滤器

过滤器用于筛选发现的项，避免创建不需要的监控项：

字段	说明
计算方式	与 / 或、或
条件	宏名称、正则表达式、值

示例：只发现状态为正常的端口，条件为 {#IFSTATUS} 匹配 1。

七、模板宏

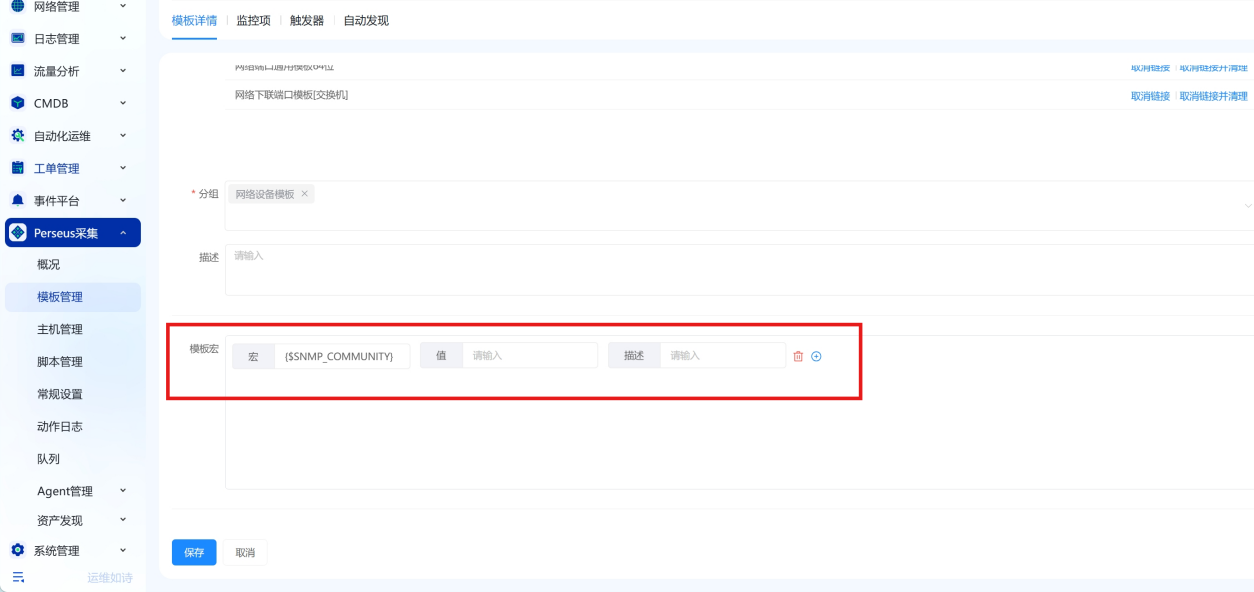

模板宏用于定义可复用的变量，提高模板的通用性。 常用模板宏：

宏名称	默认值	说明
`{$SNMP_COMMUNITY}`	`public`	SNMP 团体名
`{$SNMP_PORT}`	`161`	SNMP 端口
`{$SNMP_TIMEOUT}`	`3s`	SNMP 超时时间

使用示例：

在监控项 OID 中使用 {$SNMP_COMMUNITY} 代替硬编码的团体名
在触发器表达式中使用 {$SNMP_TIMEOUT}

值映射

值映射用于将数值转换为可读的文字描述。 华为交换机常用值映射：

值映射名称	值 → 描述
华为风扇运行状态	1 → 正常，2 → 异常
华为风扇在位状态	1 → 在位，2 → 不在位
华为电源状态	1 → 正常，2 → 异常
华为实体状态	1 → 正常，2 → 次要，3 → 主要，4 → 严重
华为光模块模式	1 → 单模，2 → 多模

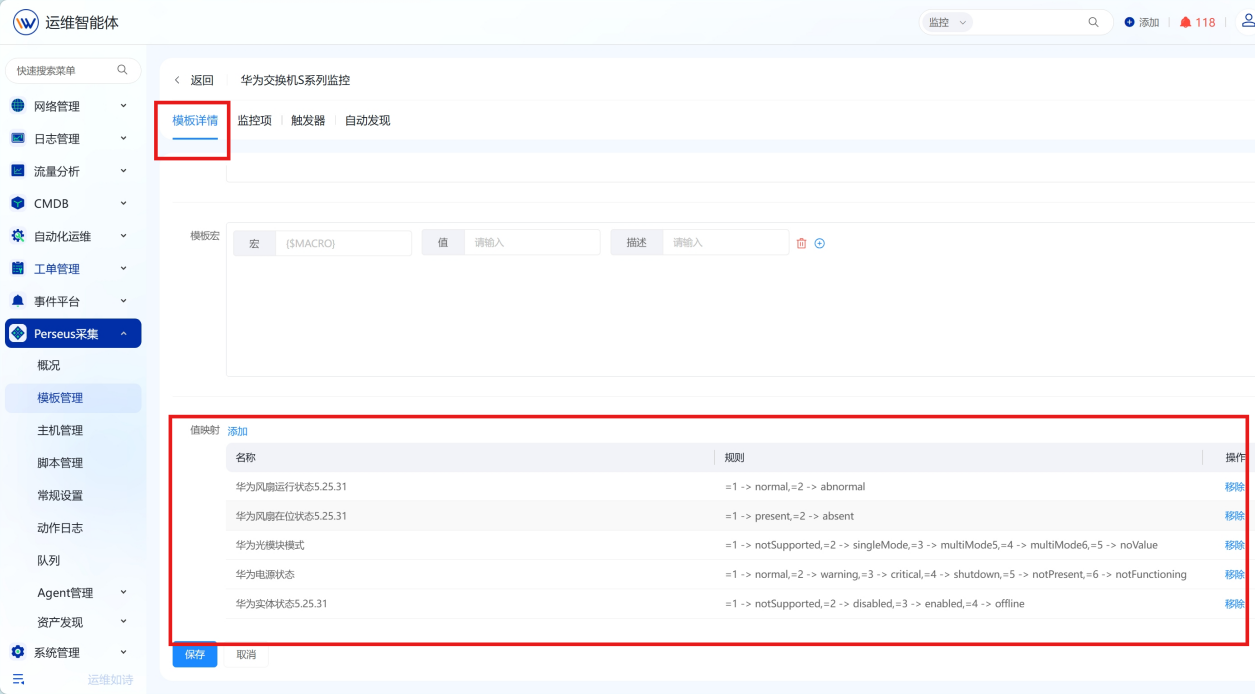

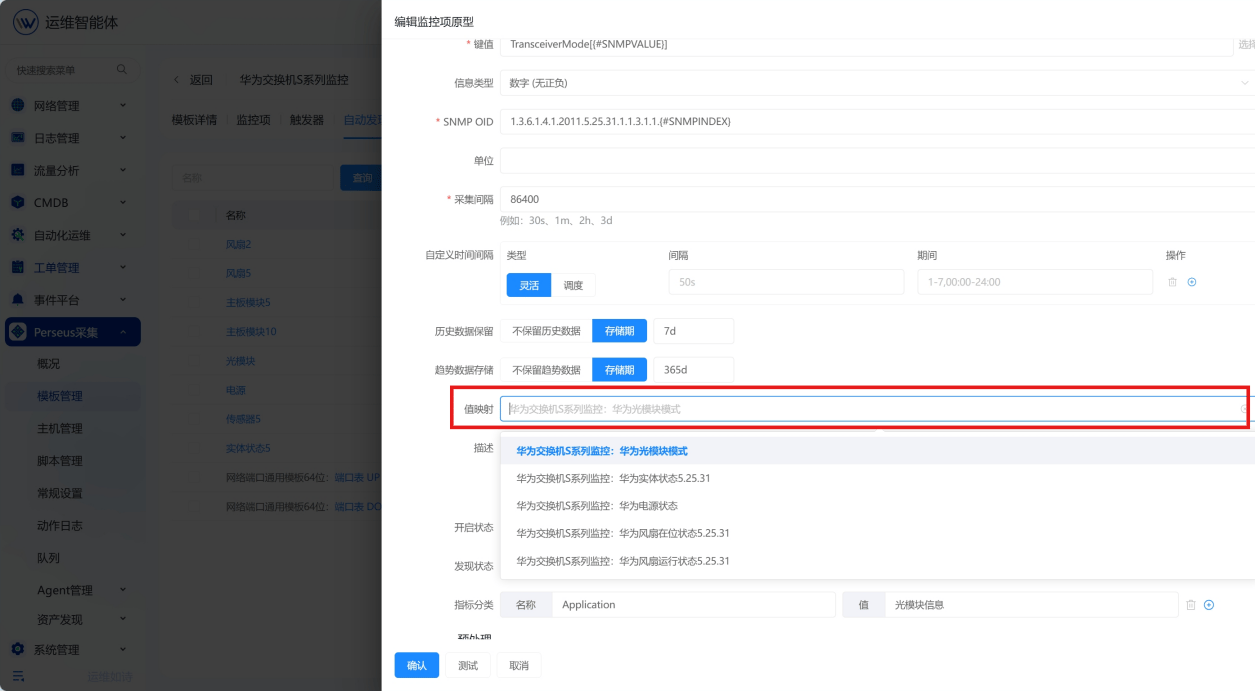

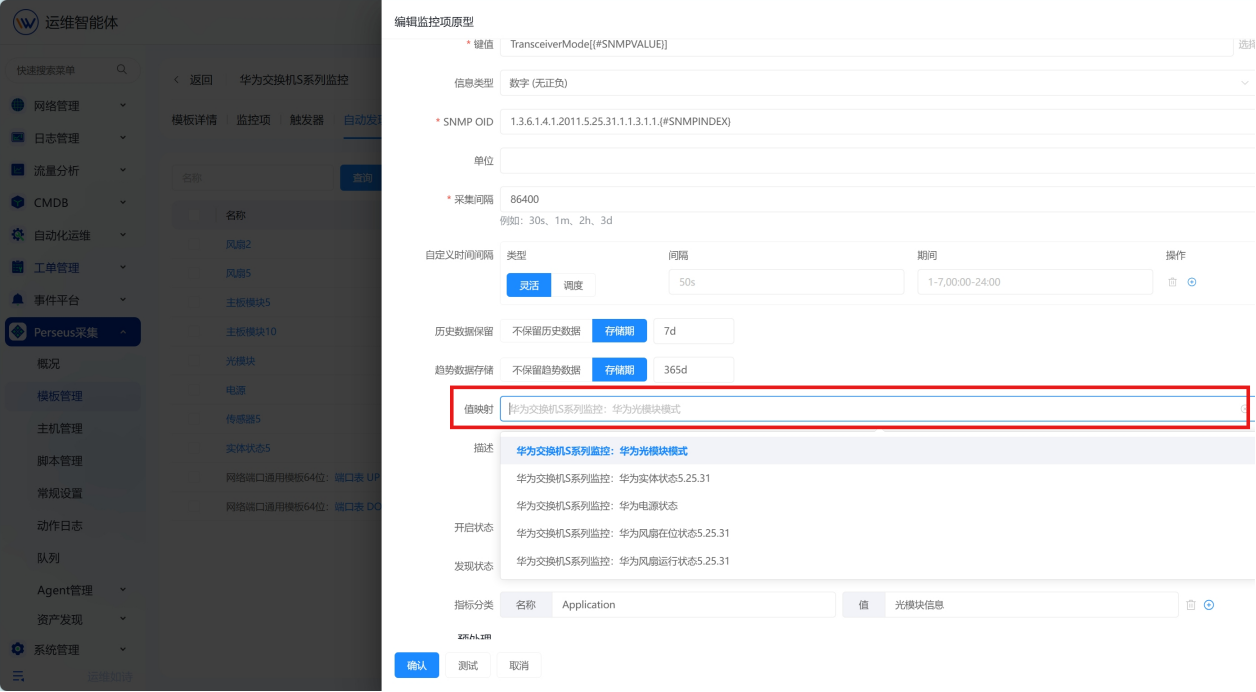

创建值映射：

在模板详情页找到「值映射」区域
点击「添加值映射」
输入名称和映射关系

八、关联主机与验证

步骤 1：创建主机

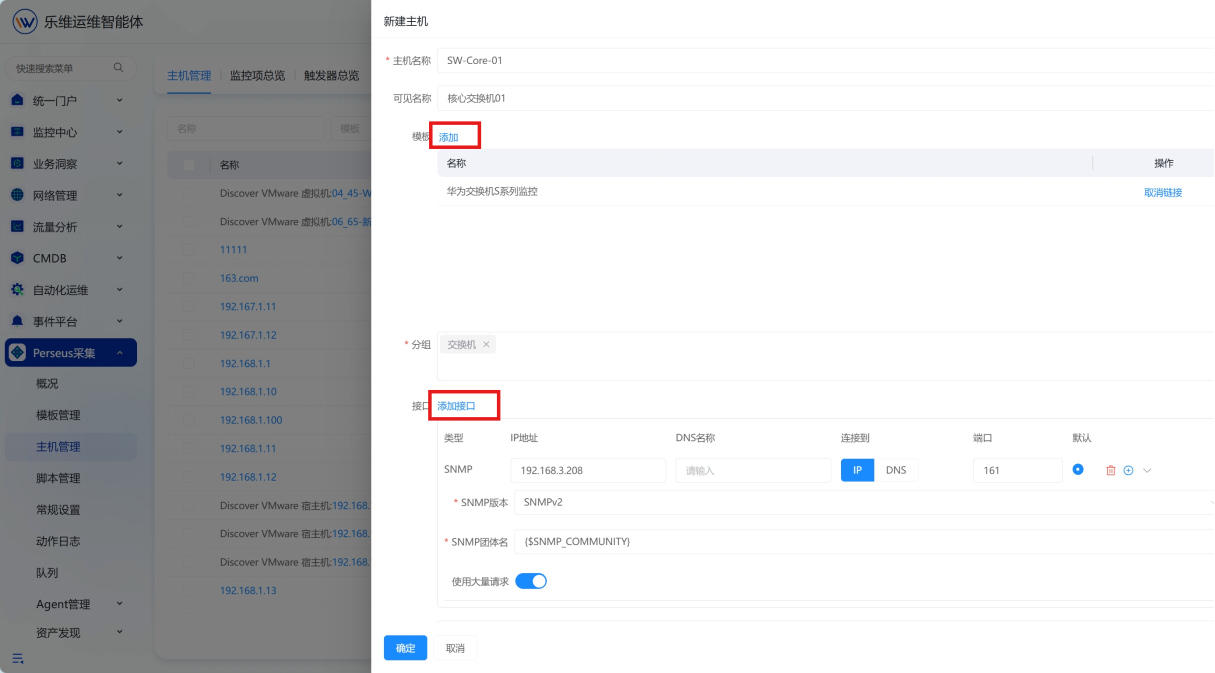

进入 Perseus 采集 → 主机管理，点击「新建主机」，填写主机信息：

字段	说明	示例
主机名称	设备标识	`SW-Core-01`
可见名称	显示名称	核心交换机 01
IP 地址	设备 IP	`192.168.3.100`
端口	SNMP 端口	`161`
模板	关联模板	华为交换机 S 系列监控

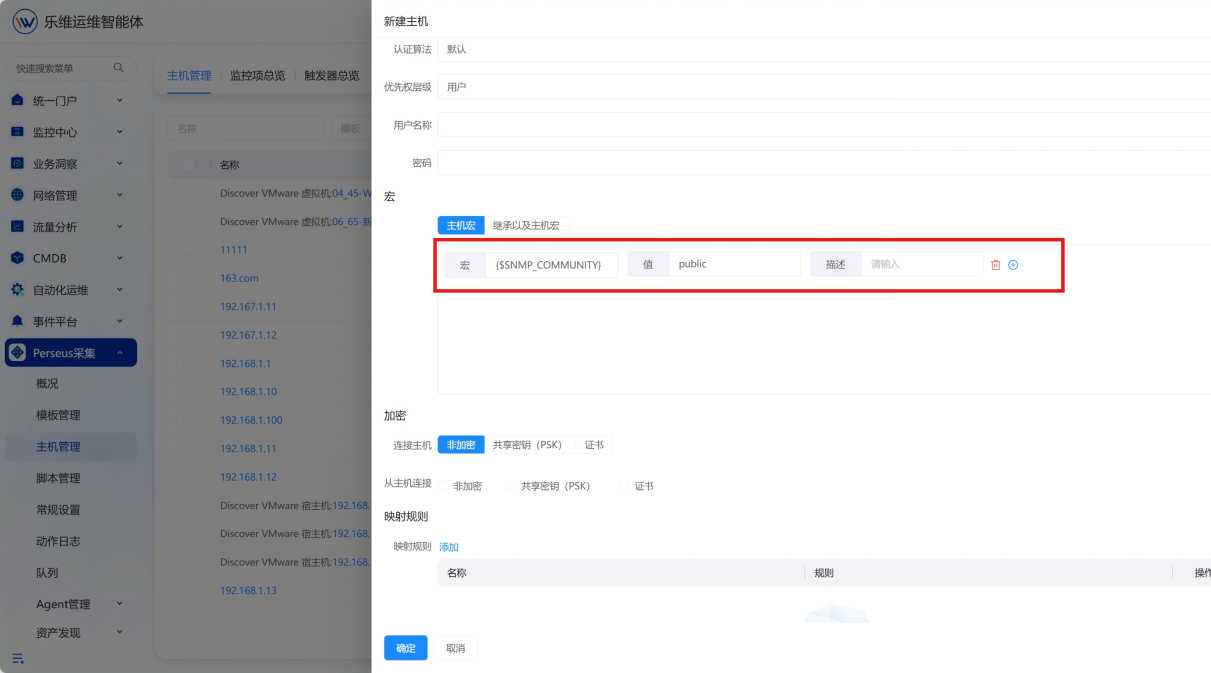

步骤 2：配置主机宏（可选）

如果设备的 SNMP 团体名与模板默认值不同，可以在主机级别覆盖：

宏名称	值
`{$SNMP_COMMUNITY}`	`Private@456`

步骤 3：验证数据采集

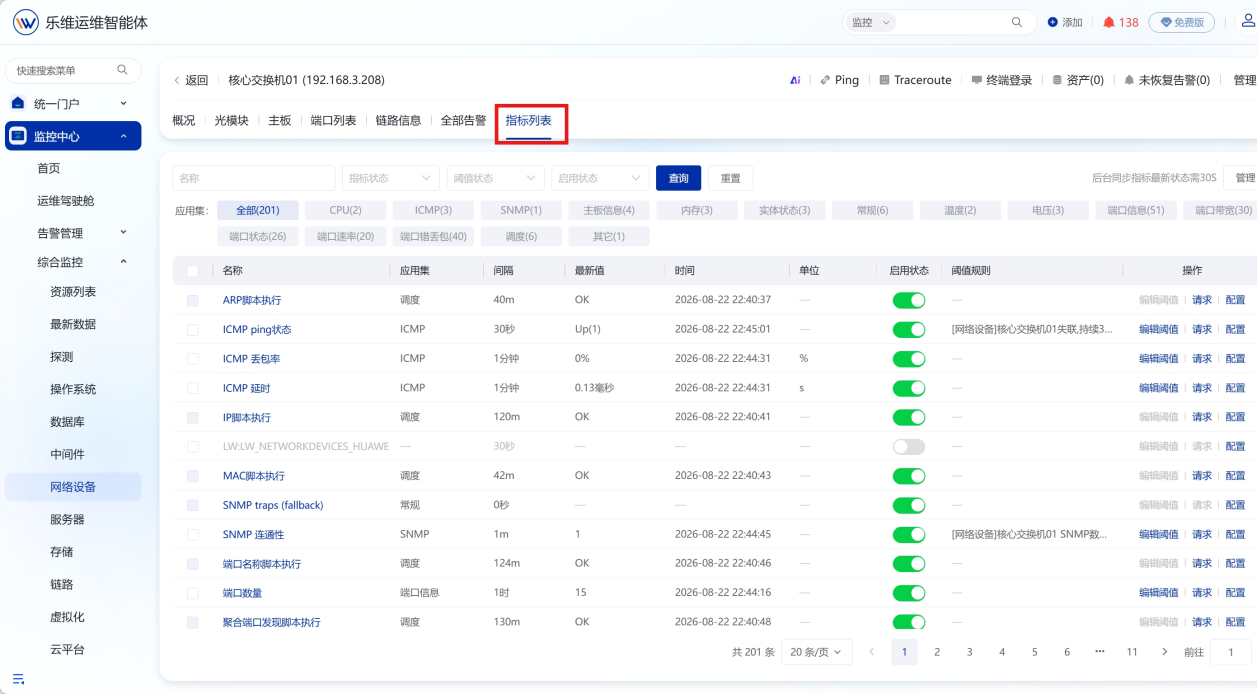

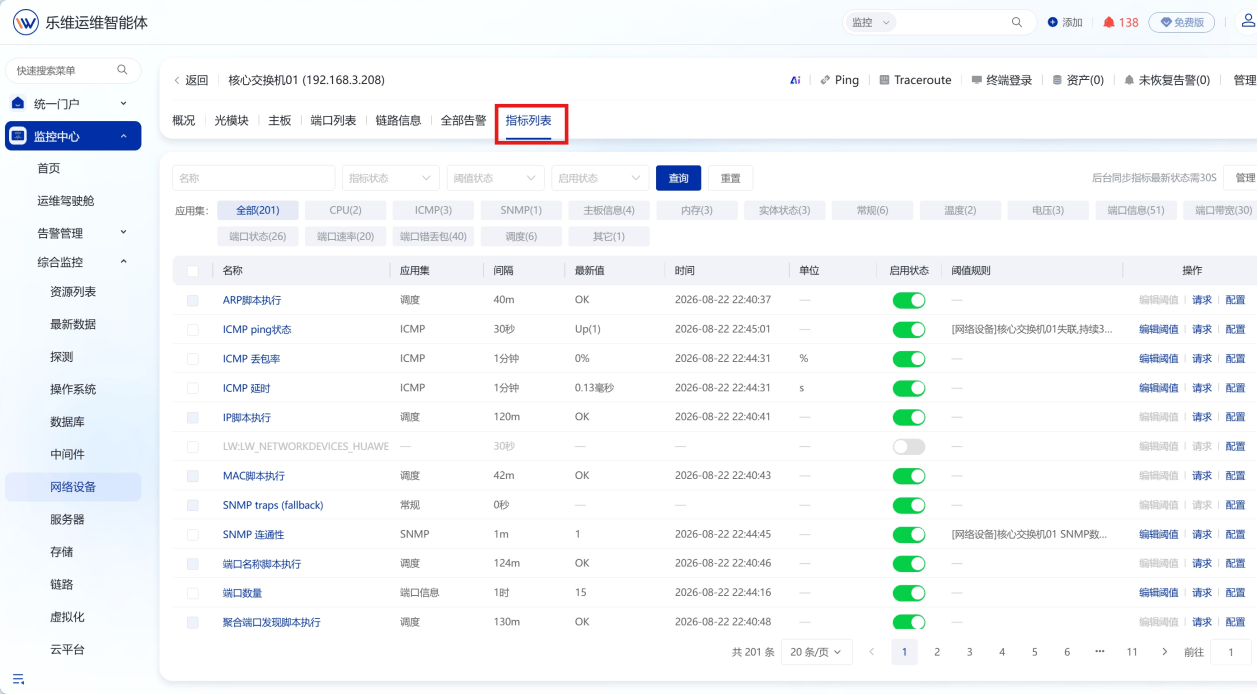

等待一段时间后，进入 监控中心 → 资源列表，选择对应主机，查看监控项是否有数据返回。

验证检查项：

系统信息监控项有数据
ICMP ping 状态正常
自动发现规则已执行
触发器配置生效

故障排查

问题	可能原因	解决方法
无数据返回	161 端口网络不通	检查防火墙、路由
无数据返回	SNMP 未开启	配置设备 SNMP Agent
数据错误	OID 不正确	使用 MIB 工具验证 OID
采集超时	设备响应慢	增加超时时间

九、附录：常用 SNMP OID 参考

系统信息

OID	名称	类型	说明
`1.3.6.1.2.1.1.1.0`	`sysDescr`	字符串	系统描述
`1.3.6.1.2.1.1.3.0`	`sysUpTime`	时间	系统运行时间
`1.3.6.1.2.1.1.4.0`	`sysContact`	字符串	联系人
`1.3.6.1.2.1.1.5.0`	`sysName`	字符串	系统名称
`1.3.6.1.2.1.1.6.0`	`sysLocation`	字符串	位置
`1.3.6.1.2.1.1.7.0`	`sysServices`	整数	服务类型

接口信息

OID	名称	类型	说明
`1.3.6.1.2.1.2.1.0`	`ifNumber`	整数	接口数量
`1.3.6.1.2.1.2.2.1.1`	`ifIndex`	整数	接口索引
`1.3.6.1.2.1.2.2.1.2`	`ifDescr`	字符串	接口描述
`1.3.6.1.2.1.2.2.1.5`	`ifSpeed`	整数	接口速率
`1.3.6.1.2.1.2.2.1.8`	`ifOperStatus`	整数	操作状态（1=up，2=down）
`1.3.6.1.2.1.2.2.1.10`	`ifInOctets`	整数	入站字节数
`1.3.6.1.2.1.2.2.1.16`	`ifOutOctets`	整数	出站字节数
`1.3.6.1.2.1.31.1.1.1.6`	`ifHCInOctets`	整数	入站字节数（64 位）
`1.3.6.1.2.1.31.1.1.1.10`	`ifHCOutOctets`	整数	出站字节数（64 位）

华为私有 OID

OID	名称	说明
`1.3.6.1.4.1.2011.5.25.31.1.1.1.1.1`	`hwEntityStatus`	实体状态
`1.3.6.1.4.1.2011.5.25.31.1.1.6.1.1`	`hwPowerPresent`	电源在位
`1.3.6.1.4.1.2011.5.25.31.1.1.10.1.1`	`hwFanPresent`	风扇在位
`1.3.6.1.4.1.2011.5.25.31.1.1.10.1.4`	`hwFanStatus`	风扇状态
`1.3.6.1.4.1.2011.5.25.31.1.1.3.1.10`	`hwEntityOpticalType`	光模块类型

十、总结

制作网络设备 SNMP 协议模板的关键步骤：

准备阶段

确认设备 SNMP 配置、网络连通性、MIB 文件。

创建模板

设置模板基本信息、分组、子模板。

配置监控项

添加 SNMP 监控项，设置 OID 和采集参数。

配置触发器

定义告警条件，避免漏报或误报。

配置自动发现

实现端口、风扇、电源等动态组件的自动发现。

配置宏和值映射

提高模板通用性和可读性。

关联主机验证

测试数据采集是否正常，确认监控生效。
