1. 概述

乐维平台已内置支持网络设备、服务器、存储三类资源直接进行机柜绑定。对于精密空调、UPS、发电机等其他类型设备，需要手动配置模型属性与模型关系，才能实现设备挂载机柜、U 位可视化管理。 本文以「精密空调」作为示例，完整演示其他非标设备绑定机柜的配置流程，其他同类设备可参照该方案操作。

​

2. 新建模型属性

说明：给需要绑定机柜的非标设备模型，新增 3 项自定义属性，用于记录 U 位信息、关联机柜。

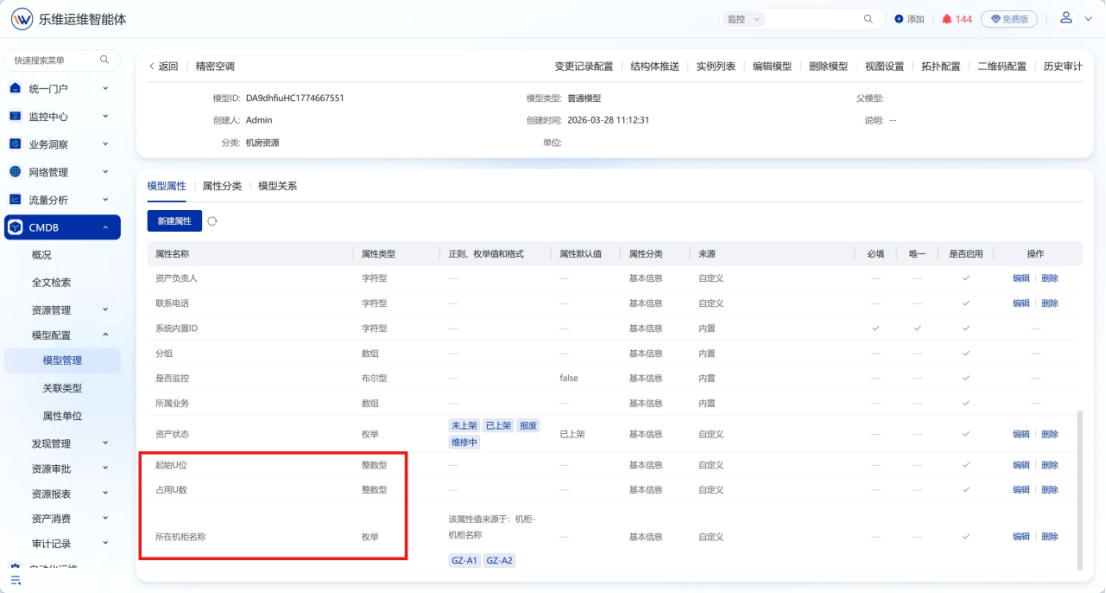

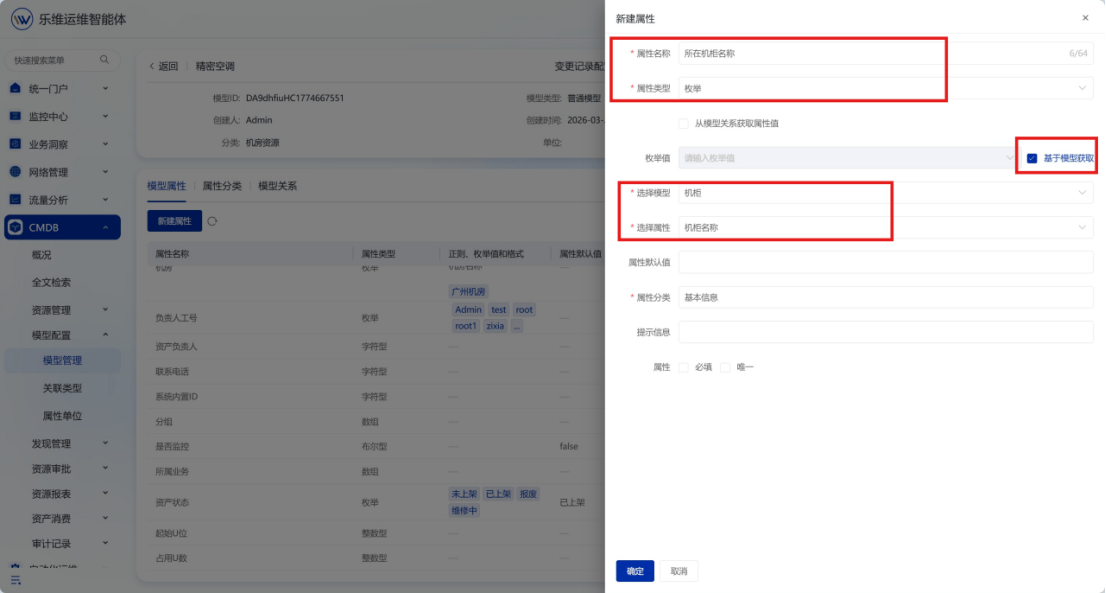

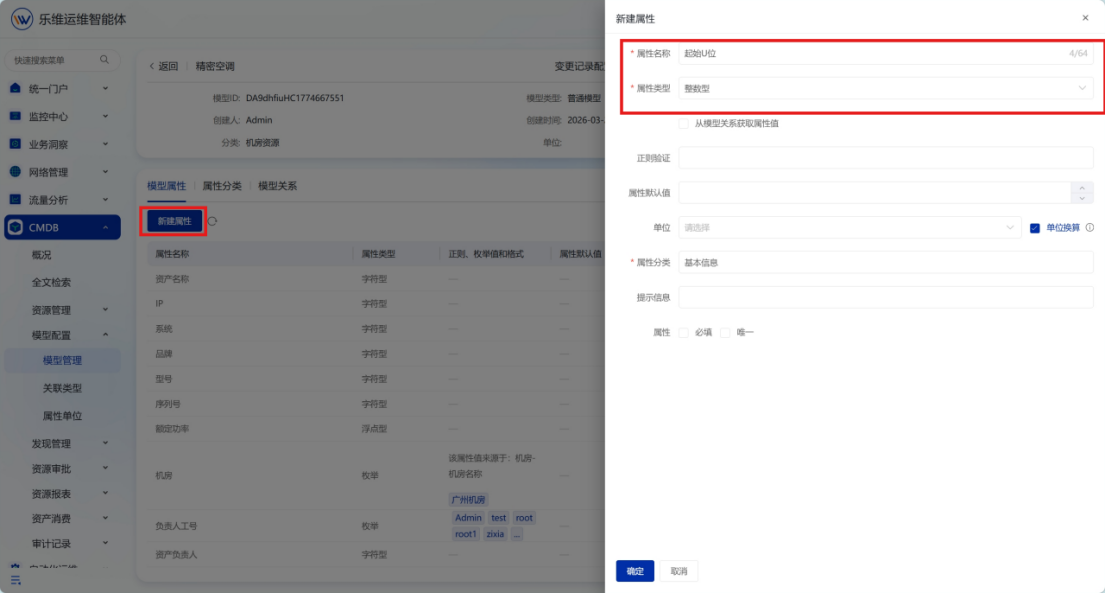

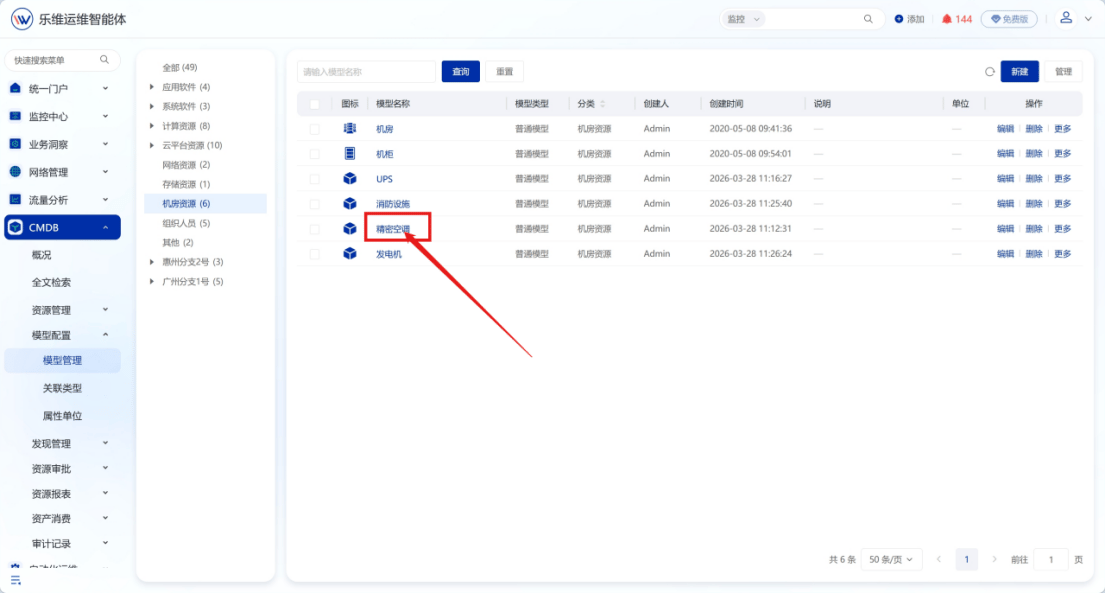

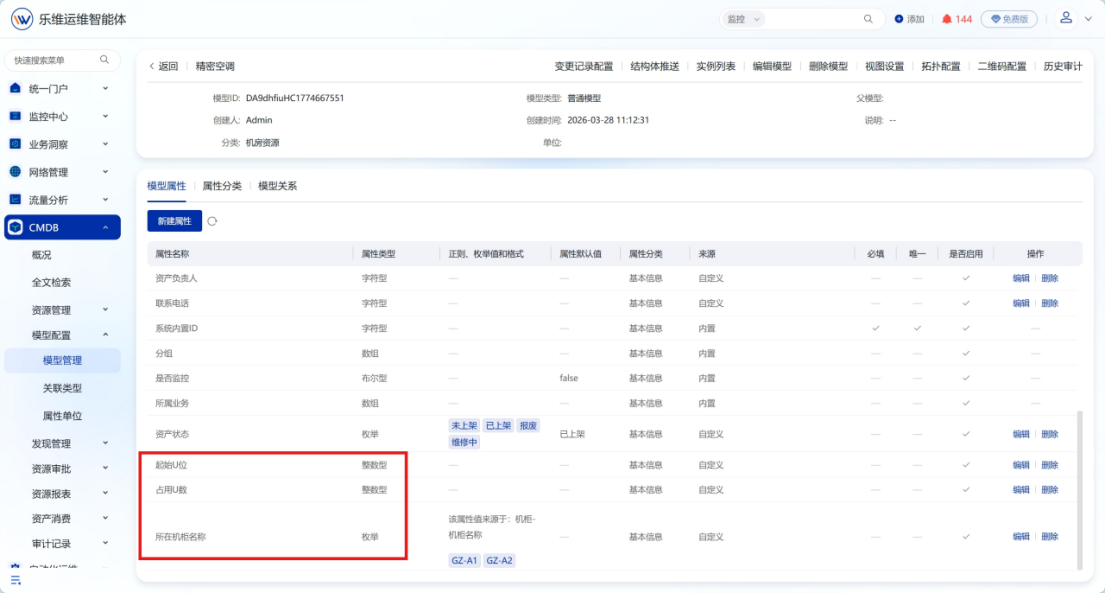

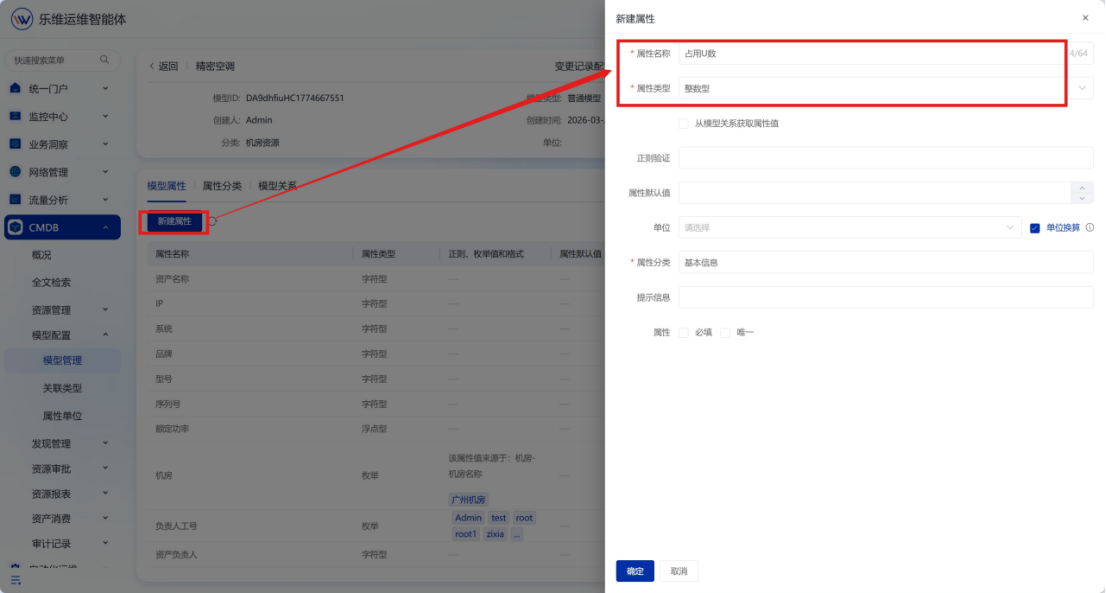

示例使用模型：精密空调 左侧菜单栏依次进入【CMDB】→【模型配置】→【模型管理】，在模型列表，点击目标模型名称（如精密空调），进入模型详情页面。 切换至【模型属性】标签页，点击【新建属性】，依次创建下面 3 个属性： 完成属性添加

​

3. 新建模型关系

说明：配置模型关联映射，让系统识别非标设备与机柜的从属关系，是机柜视图正常识别设备的关键步骤。

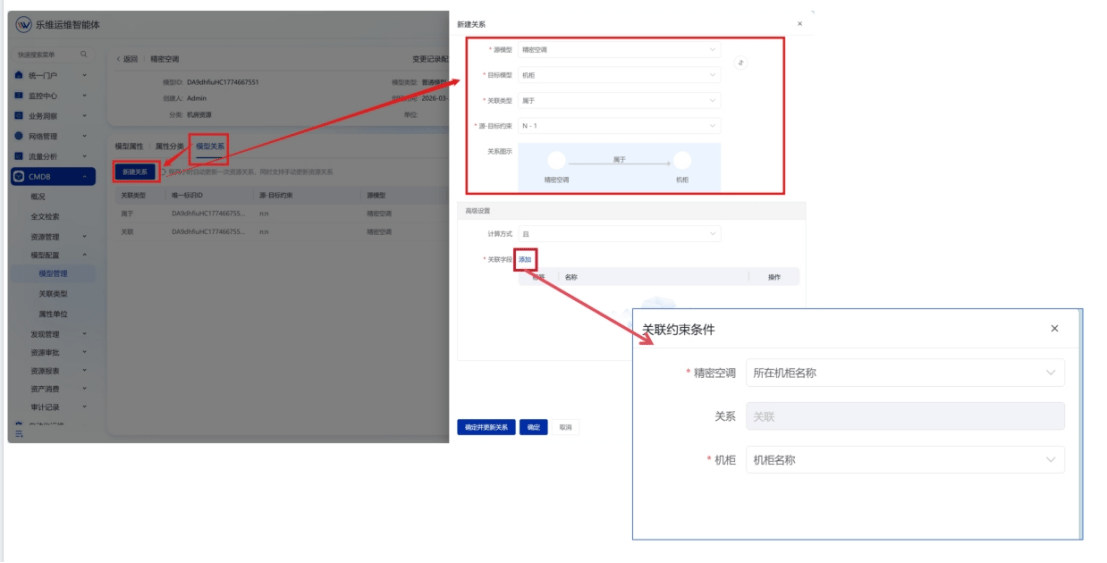

在模型详情页面切换【模型关系】标签，点击【新建关系】。 按如下参数填写配置：

• 源模型：精密空调
• 目标模型：机柜
• 关联类型：属于
• 源‑目标约束：N‑1
• 高级设置‑关联字段：选择且
  • 源设备（精密空调）字段：所在机柜名称
  • 目标机柜字段：机柜名称

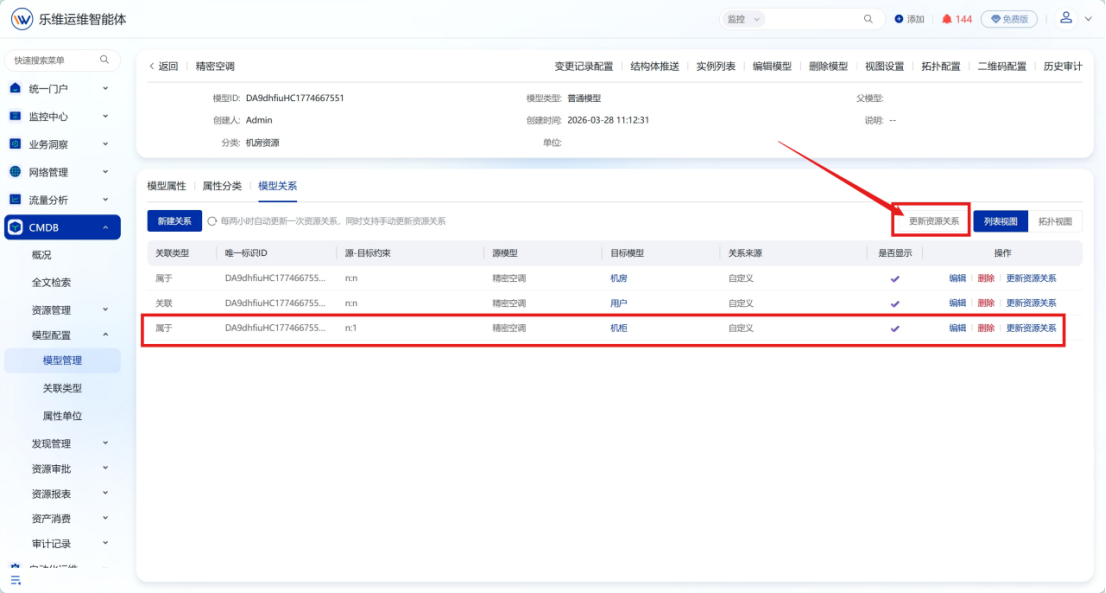

参数确认无误后点击确定保存；回到模型关系列表，选中刚创建的关系，点击更新资源关系，使配置正式生效。

⚠️重要：配置完关系务必执行【更新资源关系】，否则后续机柜绑定功能不会生效。

​

4. 机柜绑定非标设备资源

说明：属性、模型关系配置全部完成后，即可在机柜视图完成设备绑定，实现 U 位可视化展示。

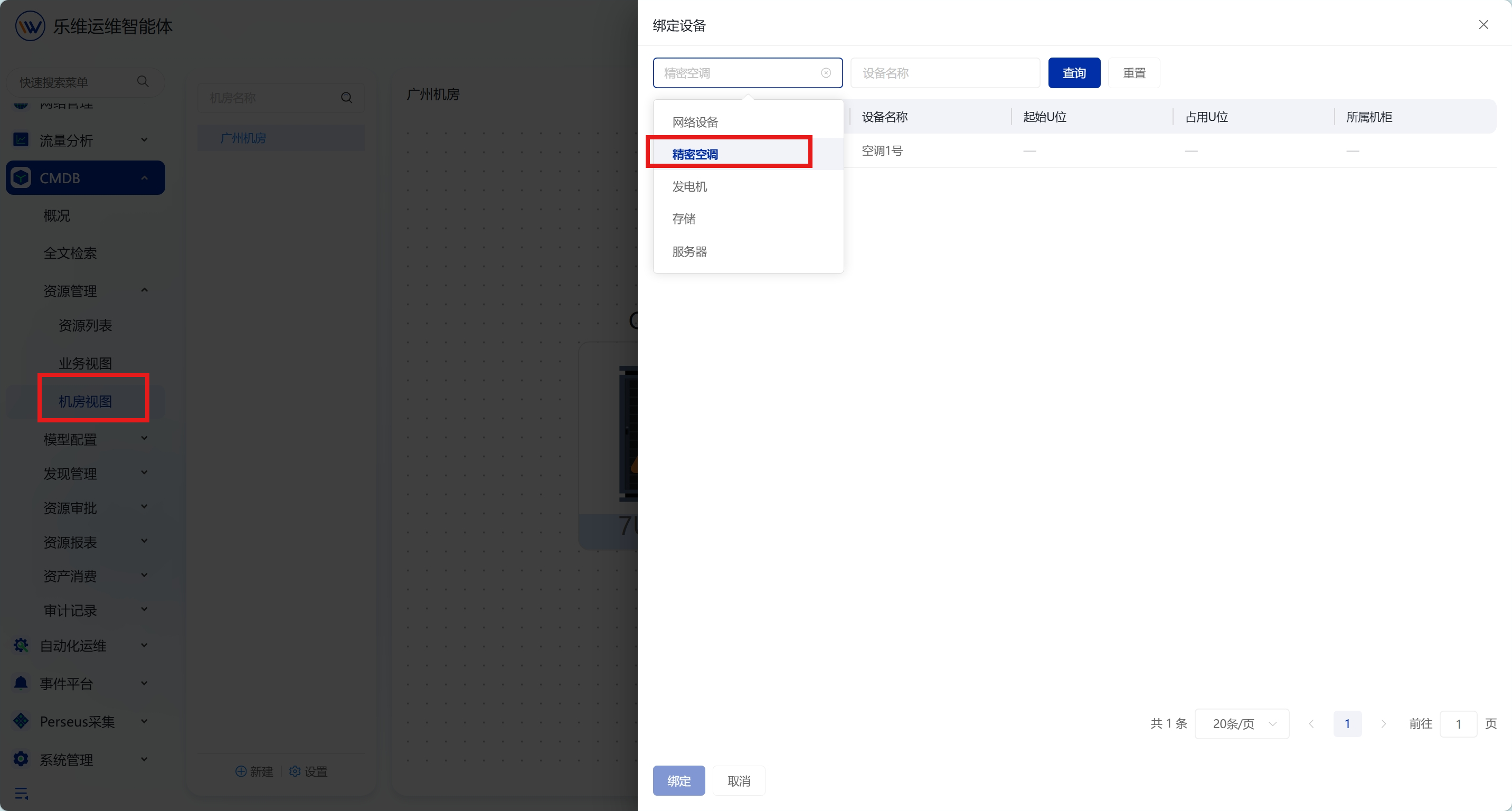

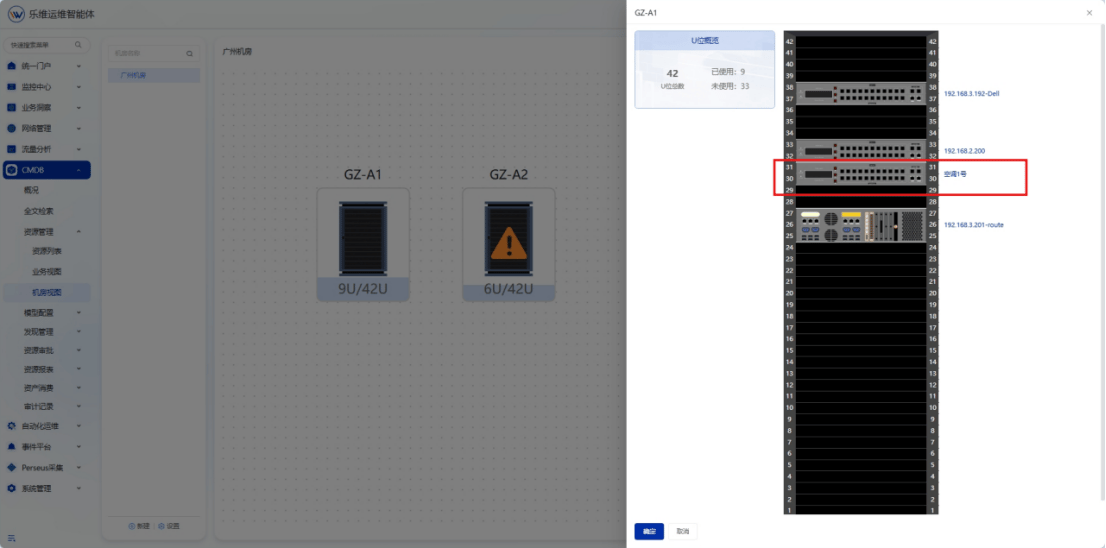

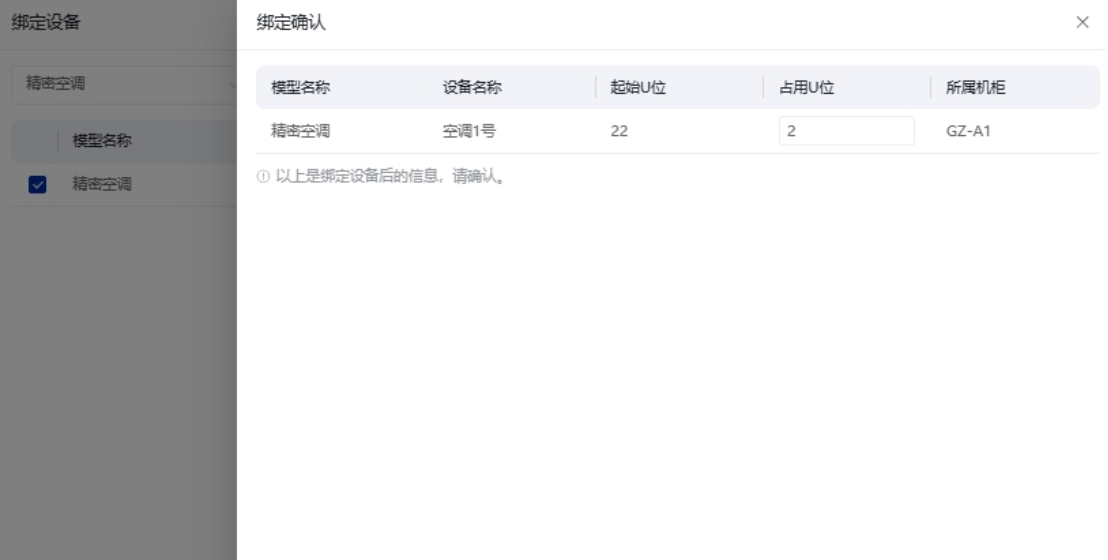

左侧菜单进入【CMDB】→【资源管理】→【机房视图】。选择机柜，点击机柜槽位跳转至绑定设备弹窗，选择我们配置完成的非标设备模型（示例：精密空调），筛选待绑定的设备实例。 在绑定确认界面，仔细核对：设备名称、起始 U 位、占用 U 位、所属机柜信息，避免 U 位重叠冲突 确认提交完成绑定。进入对应机柜详情，U 位视图内就可以看到挂载完成的非标设备。

​

5. 注意事项

1. 平台原生内置支持网络设备、服务器、存储三类资源机柜绑定，不需要做本教程的属性、关系配置，可直接在机柜视图绑定。
2. 新增模型属性、新建模型关系之后，必须执行更新资源关系，绑定功能才会生效。
3. 绑定前校验起始U位、占用U数数值，防止多台设备 U 位重叠。
4. UPS、发电机等其他非标设备，直接复用本套流程，替换对应的源模型即可。
