11.2 （弃用）专线链路监控

11.2.1 说明

专线监控基于NQA（网络质量分析）实现，NQA是一种实时的网络性能探测和分析技术，能够对网络抖动、丢包率、网络时延等信息进行分析和统计，实时收集网络的QoS。

11.2.2 NQA

表1 适用产品和版本


产品
S10500系列以太网交换机
S5800&S5820X系列以太网交换机
S5830系列以太网交换机
S5500-EI&S5500-SI系列以太网交换机

(1)组网需求

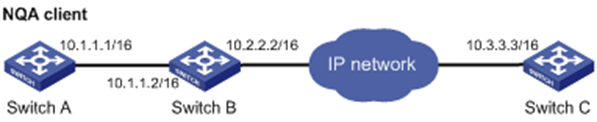

当前网络如图1所示，现要求使用ICMP-echo测试功能测试Switch A发送的报文经过Switch B是否可以到达Switch C，以及报文的往返时间。图1 ICMP-echo测试组网图 11.2 （弃用）专线链路监控操作截图 1

(2)配置注意事项

· 进行NQA测试之前，请确保各设备之间路由可达。 · 测试组开始测试后就不能再进入该测试组视图和测试类型视图进行配置修改，测试结束后才可以进入该测试组视图和测试类型视图。

(3)配置步骤

配置以图1为原型进行测试，可根据实际情况进行合理

# 创建ICMP-echo类型的NQA测试组并配置测试操作的目的地址。
 system-view
[SwitchA] nqa entry admin test
[SwitchA-nqa-admin-test] type icmp-echo
[SwitchA-nqa-admin-test-icmp-echo] destination ip 10.3.3.3

# 配置NQA测试报文的下一跳IP地址。
[SwitchA-nqa-admin-test-icmp-echo] next-hop 10.1.1.2

# 配置测试组每次测试之间的时间间隔为5000毫秒（如果到达frequency指定的时间间隔时，上次测试尚未完成，则不启动新一轮测试）。
[SwitchA-nqa-admin-test-icmp-echo] frequency 5000

# 配置一次NQA测试中进行探测的次数为10次。
[SwitchA-nqa-admin-test-icmp-echo] probe count 10

# 配置一个测试组中能够保存的最大历史记录个数为10。
[SwitchA-nqa-admin-test-icmp-echo] history-record enable
[SwitchA-nqa-admin-test-icmp-echo] history-record number 10

# 启动ICMP-echo测试操作。
[SwitchA-nqa-admin-test-icmp-echo] quit
[SwitchA] nqa schedule admin test start-time now lifetime forever

# 测试执行一段时间后，停止ICMP-echo测试操作。
[SwitchA] undo nqa schedule admin test

(4)验证配置

# 以上配置完成后，显示ICMP-echo测试中最后一次测试的结果。
[SwitchA] display nqa result admin test
NQA entry(admin admin, tag test) test results:
Destination IP address: 10.3.3.3
Send operation times: 10             Receive response times: 10
Min/Max/Average round trip time: 0/16/1
Square-Sum of round trip time: 256
Last succeeded probe time: 2012-08-23 15:00:01.2
Extend results:
Packet lost in test: 0%
Failures due to timeout: 0
Failures due to disconnect: 0
Failures due to no connection: 0
Failures due to sequence error: 0
Failures due to internal error: 0
Failures due to other errors: 0
Packet(s) arrived late: 0

# 显示ICMP-echo测试的历史记录。
[SwitchA] display nqa history admin test
NQA entry(admin admin, tag test) history record(s):
Index      Response     Status           Time
370        10           Succeeded        2012-08-23 15:00:01.2
369        10           Succeeded        2012-08-23 15:00:01.2
368        10           Succeeded        2012-08-23 15:00:01.2
367        10           Succeeded        2012-08-23 15:00:01.2
366        4            Succeeded        2012-08-23 15:00:01.2
365        10           Succeeded        2012-08-23 15:00:01.2
364        10           Succeeded        2012-08-23 15:00:01.1
363        10           Succeeded        2012-08-23 15:00:01.1
362        10           Succeeded        2012-08-23 15:00:01.1
361        4            Succeeded        2012-08-23 15:00:01.1

(5)配置文件

#
nqa entry admin test
type icmp-echo
destination ip 10.3.3.3
frequency 5000
history-record enable
history-record number 10
next-hop 10.1.1.2
probe count 10
#
nqa schedule admin test start-time now lifetime forever
11.2.3 添加专线监控

11.2.3 添加专线监控

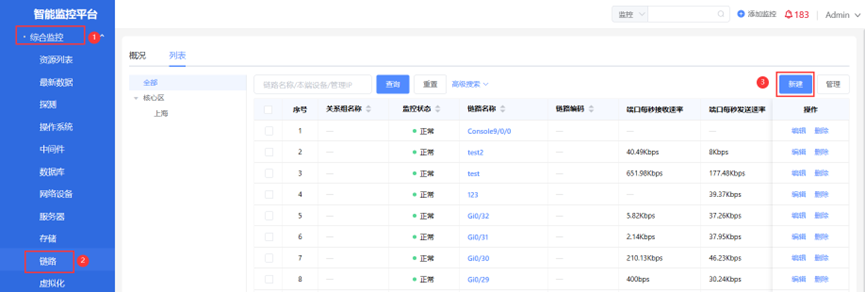

(1)登录监控平台，点击【综合监控】，选择链路，进入链路监控界面，点击右上角新建按钮 11.2 （弃用）专线链路监控操作截图 2

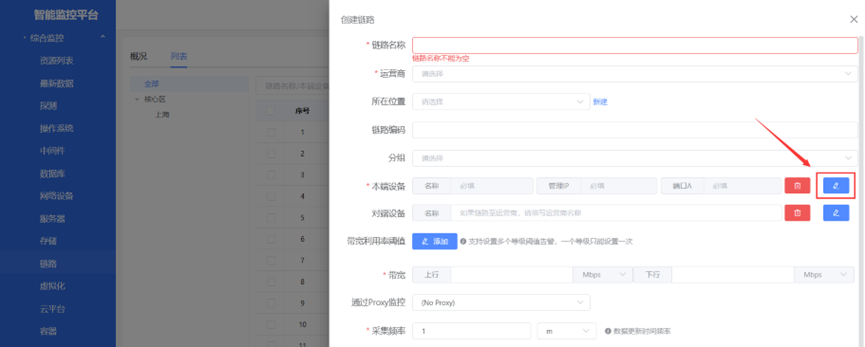

(2)输入链路名称，选择运营商，点击书写图标选择该链路的本端的发送设备（该出口设备需接入监控）、选择本段发送设备的发送端口，输入上下行带宽（用于带宽使用率告警） 11.2 （弃用）专线链路监控操作截图 3

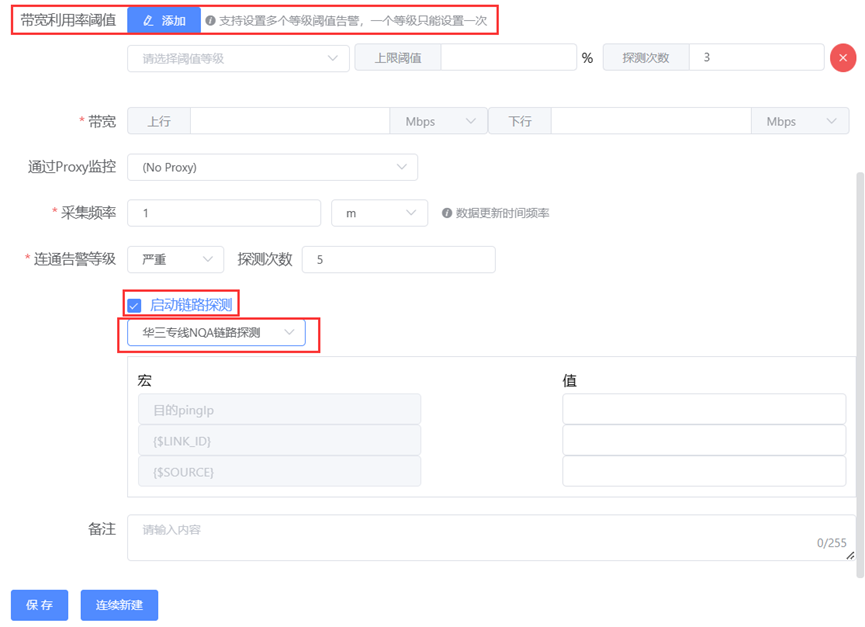

(3)如果需要进行多等级告警通知“书写_添加”图标进行带宽使用率阈值告警点击启动链路探测，依据本地发送设备厂商进行选择不通的厂商的探测工具，输入宏值目的pingIp：对端需要探测的IP {

LINK\_ID\}： SNMP生成的节点ID，在网络设备代理采集服务器（192.168.254.55）上执行snmpwalk -v 2c -c 团体名 本端发送设备管理IP SNMPv2-SMI::mib-2.80.1.3.1.6 ，\{

LINK_ID}为返回数据中带有SNMPv2-SMI::mib-2.80.1.3.1.6的数据除去SNMPv2-SMI::mib-2.80.1.3.1.6后的数字串，例如返回SNMPv2-SMI::mib-2.80.1.3.1.6.1.2.1.3.1.3 = xxxx，则{

LINK\_ID\}为1.2.1.3.1.3，将该结果填写入\{

LINK_ID}对应位置。 {$SOURCE}：本端设备管理IP 11.2 （弃用）专线链路监控操作截图 4

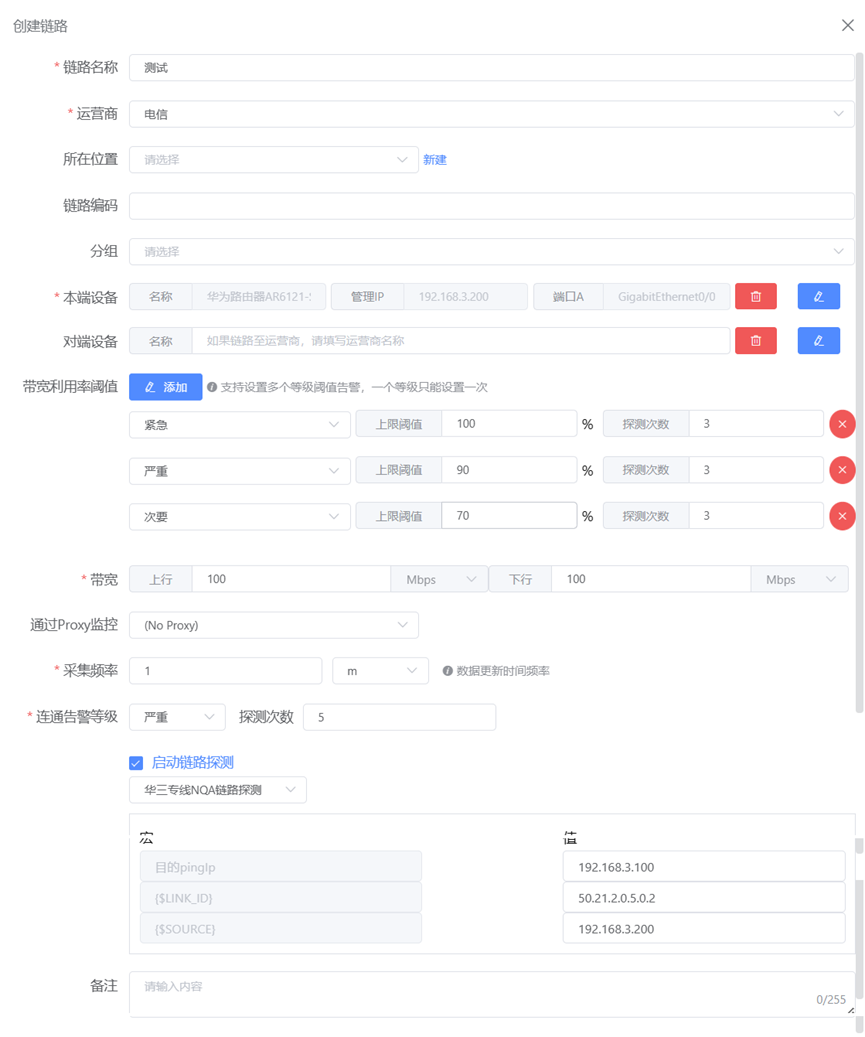

例：假设目的pingIP为192.168.3.100 本地发送端设备的管理IP为192.168.3.200 发送端口为TenGigabitEthernet 1/2 snmpwalk -v 2c konka 192.168.3.200 SNMPv2-SMI::mib-2.80.1.3.1.6 返回SNMPv2-SMI::mib-2.80.1.3.1.6. 50.21.2.0.5.0.2 = 1 11.2 （弃用）专线链路监控操作截图 5
