操作手册:网络拓扑
核心结论: 网络拓扑不是画一张好看的架构图,而是把网络区域、站点、设备、链路和责任边界组织成可监控、可下钻、可授权的运维视图。

1. 适用场景

适用于多站点、多网络区域、多厂商设备、总部与分支级联的交通、电力、金融、集团企业等客户环境。这类客户的网络关系靠图纸和人工记忆维护,故障定位和权限管理都容易失真。

2. 为什么要建设网络拓扑

网络结构在 Excel 和个人经验里,故障定位只能靠电话
夜间站点中断,值班工程师同时收到交换机 Down、链路超时、应用不可达告警,却看不到设备连线、端口状态和影响范围,只能从站点、运营商到核心机房逐级确认,半小时仍难定界。 这种环境的通病是:
  • 定位慢:链路关系靠记忆和电话,平均 30 分钟以上,容易误判错派
  • 权责乱:拓扑被跨组误改,故障后互相推诿
  • 专线没人认:两端分属不同单位,中断后无人处理
  • 巡检累:多厂商设备逐台登录,耗大半天还漏检
网络拓扑把分散的链路关系、实时状态和责任边界,统一成一张可直接排障的全景图。

3. 网络拓扑最佳实践

核心设计思路: 树管「边界与归属」,图管「结构与状态」——树的层级对齐排障路径和授权颗粒度,图按「总图统览、子图下钻」分层。

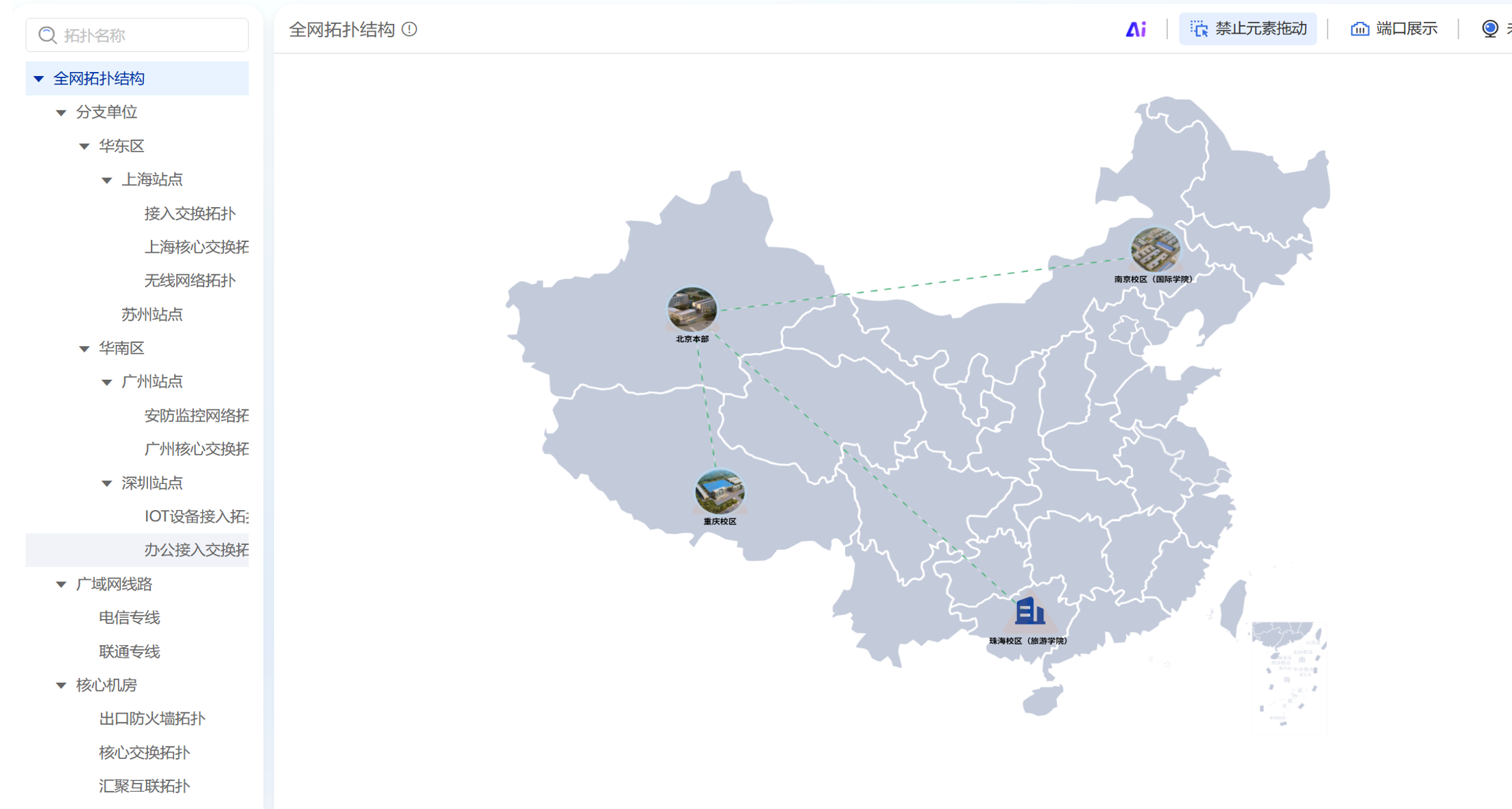

3.1 规划网络拓扑目录树

设计原则:排障路径是”哪个区域 → 哪个站点 → 哪类设备”,树的每层对应一步;目录即授权颗粒度,按目录授权,不逐图配权限。广域网专线单独建公共目录,避免两端归属争议。

3.2 校准真实连接关系

思路:调研摸底 → 自动发现打底 → 手工补齐盲区 → 分层建图、绑定指标。
  • 调研: 获取最新的网络架构图和设备清单(IP、SNMP 团体字、型号),确认专线走向。
  • 自动发现打底: 按核心网段配置发现范围(IP 段 + SNMP 凭证)生成初始拓扑。
  • 手工修正: 自动发现不全的链路按架构图补节点、补链路。

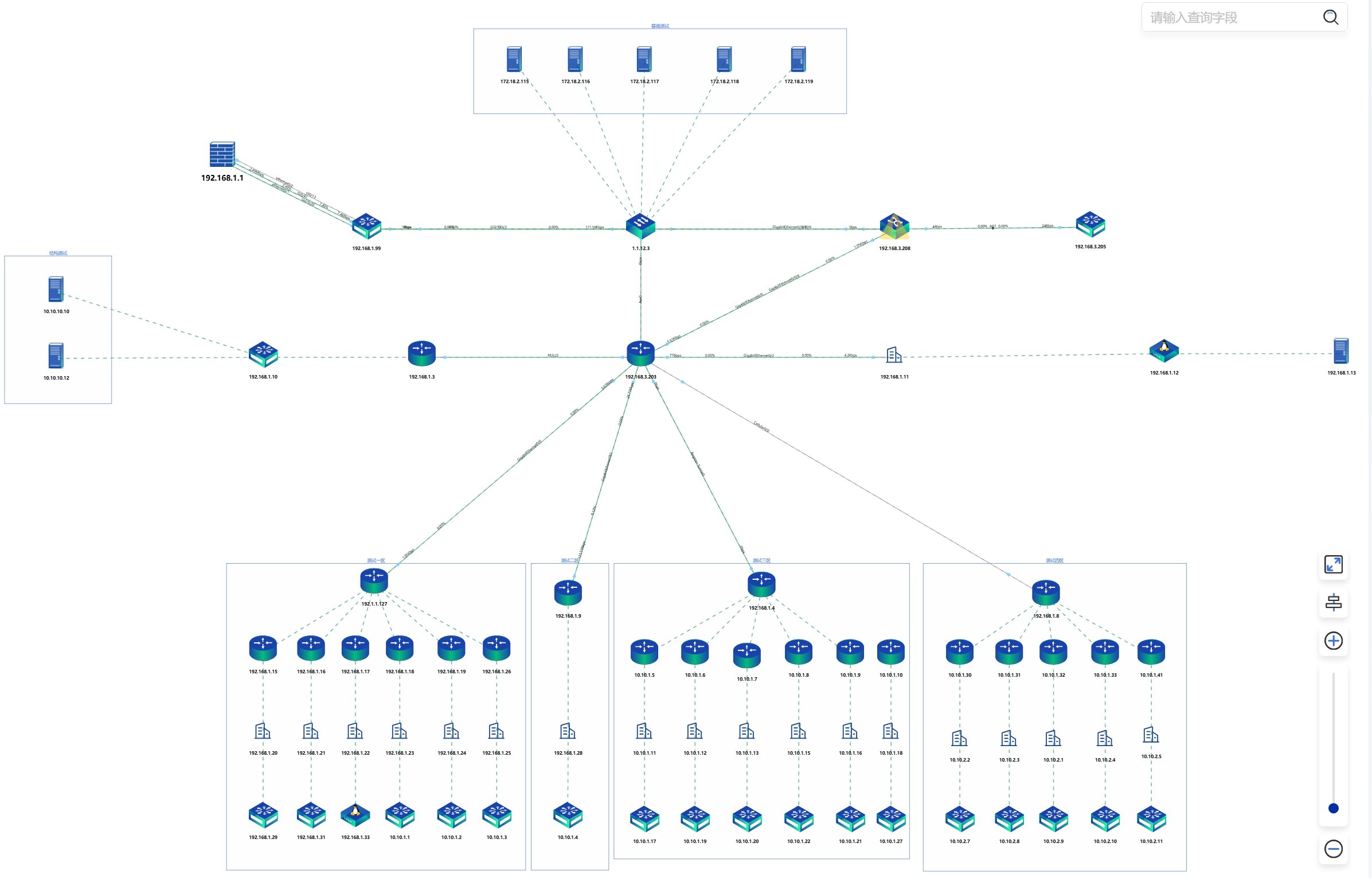

  • 分层建图: 总图只放骨干节点(≤30个),接入层和服务器区拆到子图,节点支持下钻。
  • 链路绑定指标: 链路绑定两端端口状态和带宽利用率,颜色随阈值变化。

3.3 常见问题及处理方式

4. 典型应用场景

场景一:骨干链路故障定位

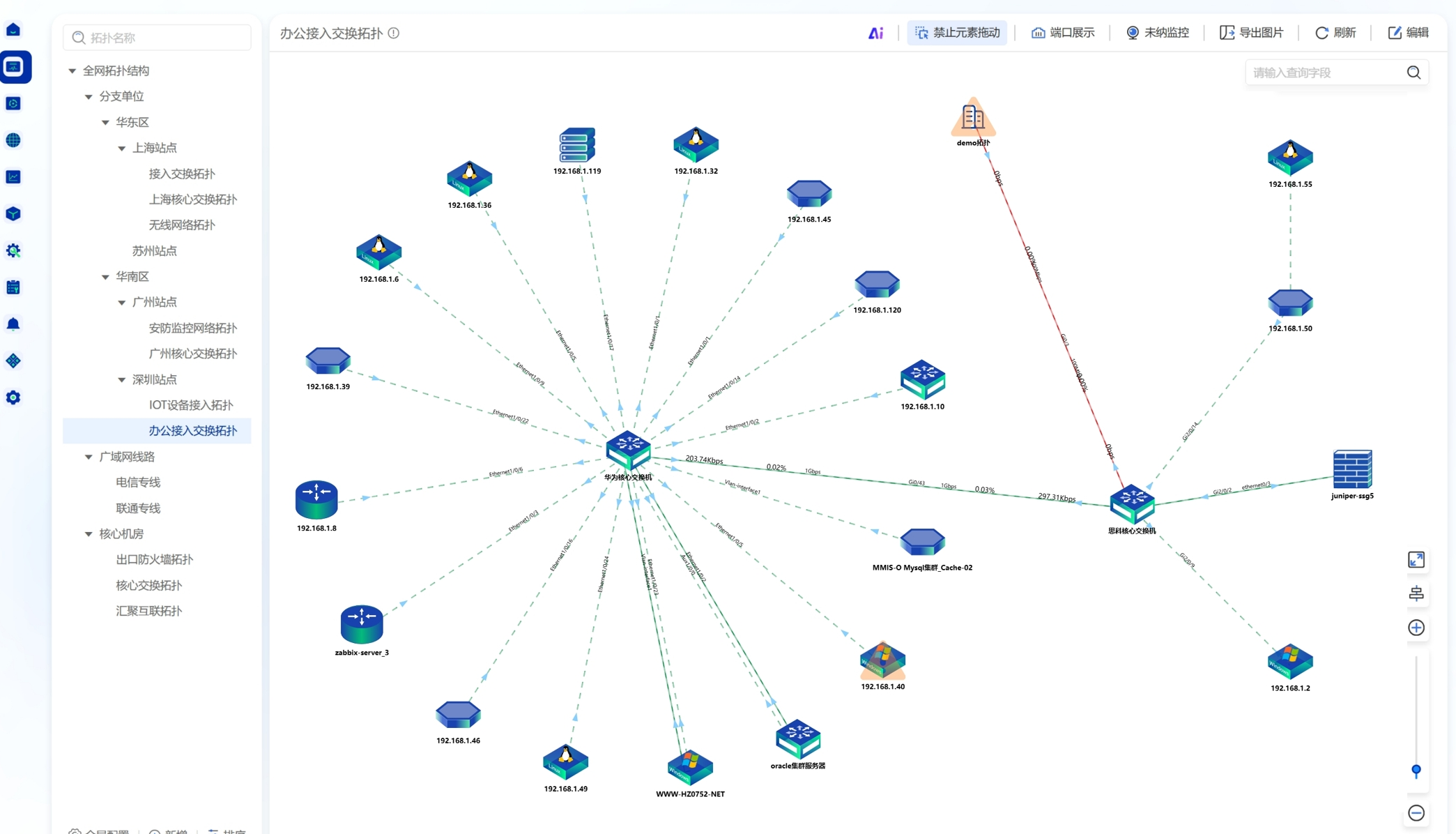

问题:几十个站点同时纳管,某站点失联后,只能靠电话逐级确认是专线故障还是站点内部故障。 解决:拓扑图画出各站点间的专线链路,每条链路绑定两端端口状态和实时流量,中断或越限自动变红。 Thisisachangj01

场景二:拓扑权限管理

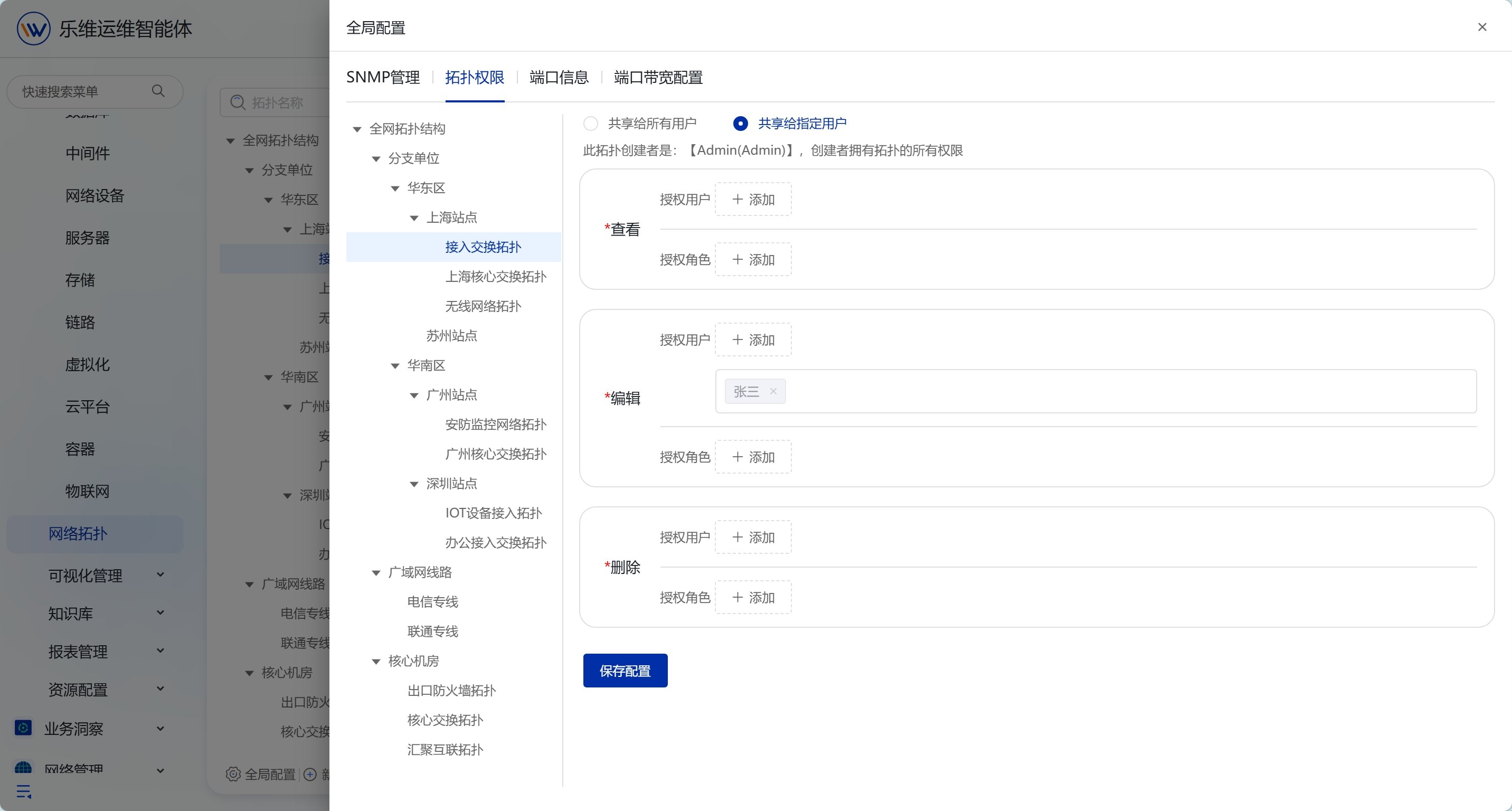

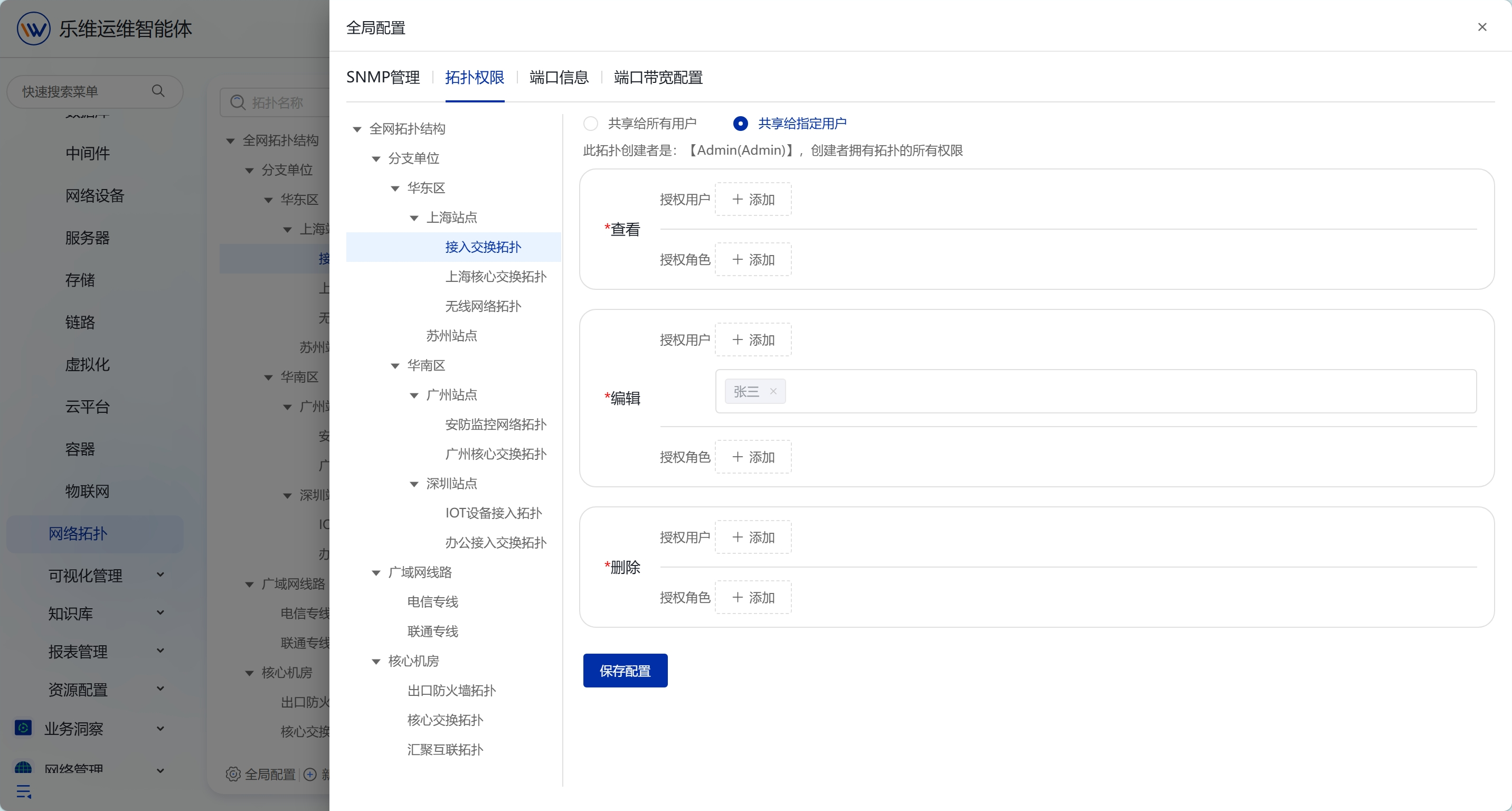

问题:全公司共用一张拓扑图,人人可编辑。A组排查时拖动几下,B区的链路布局被打乱;一次误删,导致整张图结构错乱,排查半天才发现是有人改图;出了问题互相怀疑,但没有任何记录,无法定位是谁改的。大家被迫约定”非必要不动图”,拓扑图沦为摆设,没人敢维护。 解决:一级目录按网络区域划分,目录即权限边界:按目录授权,各组只能编辑自己区域的图,越权操作直接拦截;每次修改自动留痕,谁改的、改了什么、什么时间,一目了然。 Thisisachangjin02
