包含网络拓扑相关常见问题。
(持续完善中)

Q1: 网络拓扑未能发现设备怎么处理?

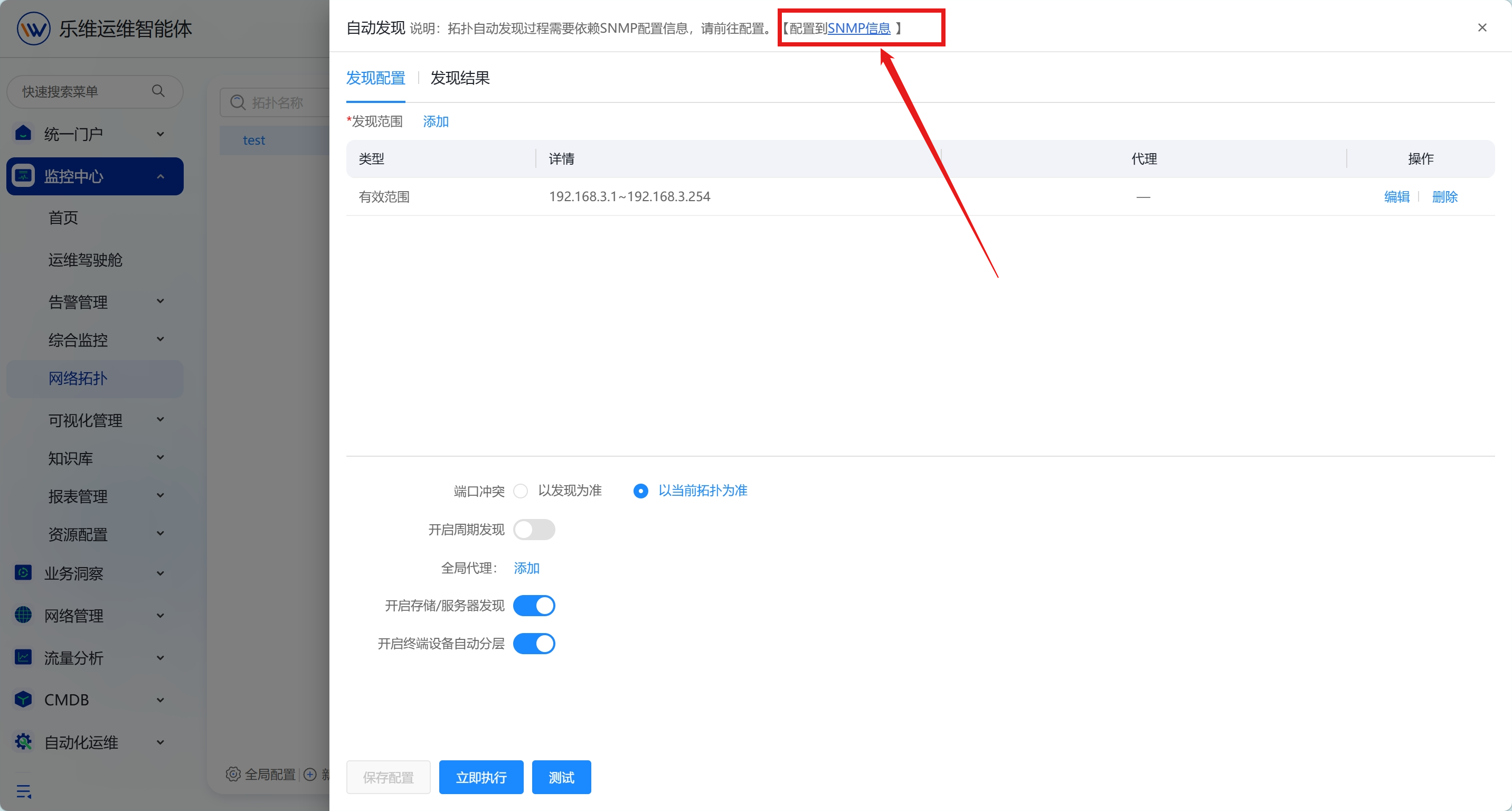

检查 SNMP 配置,添加对应 IP 的团体字信息,确保 SNMP 能正常通信。 网络拓扑 操作截图 1

Q2: 网络拓扑无法自动连线怎么处理?

在设备上同时配置 SNMP 协议和邻居协议(LLDP/CDP),两者配合才能实现自动连线。

Q3: 网络拓扑可以直接在端口处手动连线吗?

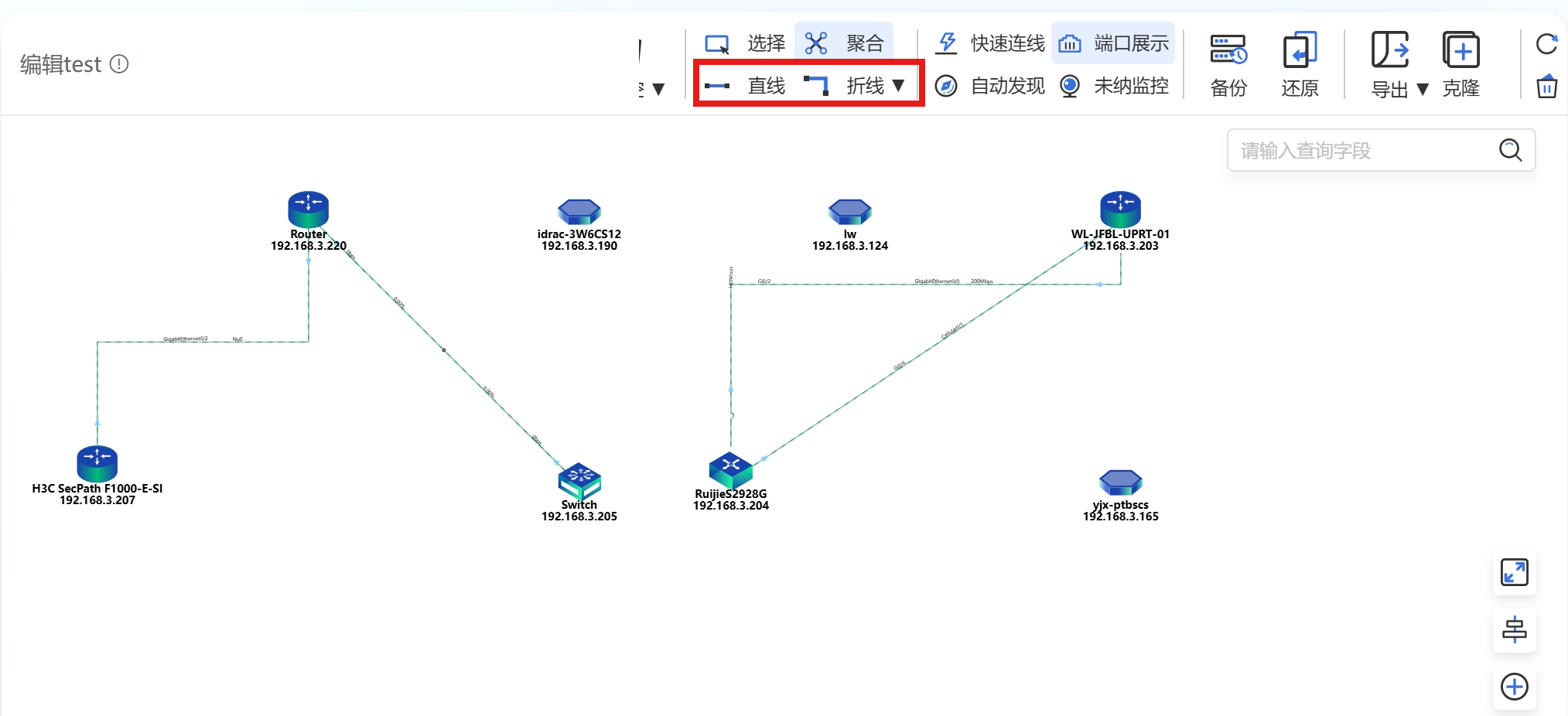

可以。进入网络拓扑编辑页面,直接在端口处手动进行连线。 网络拓扑 操作截图 2

Q4: 拓扑支持设置更新周期吗?

业务拓扑可自定义更新周期;网络拓扑可选择更新周期。

Q5: 拓扑图上圆点不同颜色分别代表什么?

红色=紧急,橙色=严重,黄色=次要,深蓝=告警,浅蓝=信息,灰色=未开启监控。

Q6: 拓扑图连线颜色分别代表什么含义?

绿色连线=正常;红色连线=中断;黄色连线=拥塞;灰色连线=链路状态未知。

Q7: 堆叠设备能不能分开展示?

堆叠设备以一个IP在监控中存在,等同于一个设备,不能分开展示。

Q8: 如何在网络拓扑上手动添加未监控的设备?

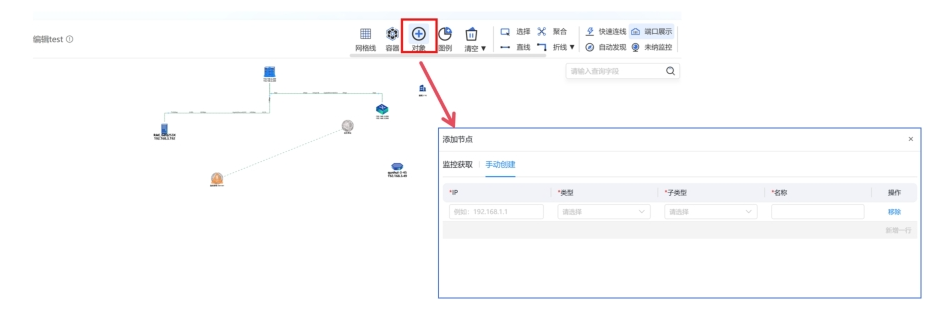

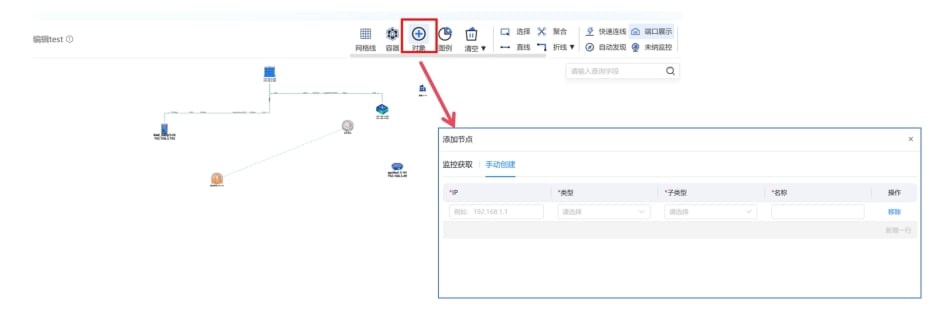

进入网络拓扑编辑模式,点击【手动添加设备】,填写设备基本信息(IP、类型、名称),可在拓扑上展示但不会产生监控数据。 网络拓扑 操作截图 3

Q9: 发现管理的资产扫描和拓扑自动发现有什么区别?

资产扫描侧重于自动发现网络中的所有设备并纳入监控;拓扑自动发现侧重于发现设备之间的连接关系并绘制拓扑图。

Q10: 网络拓扑是否支持自动生成拓扑图?

支持。可使用网络拓扑自动发现能力生成拓扑关系,具体操作参考以下链接: https://lerwee.yuque.com/rwo6up/lwops/net-topo

Q11: 网络拓扑设备连线如何删除?

进入拓扑编辑模式,将鼠标移动到需要删除的连线上,右键该连线后选择删除。

Q12: 网络拓扑页面如何添加物联网设备?

进入网络拓扑编辑页面,点击【添加图例】,选中并绑定对应的物联网设备对象,即可完成设备添加展示。

Q13: 网络拓扑无法扫描发现网络设备?

将设备SNMP请求方式修改为snmpwalk,并在网络设备侧开启LLDP协议,即可正常扫描发现。

Q14:网络设备已开启 SNMP、LLDP,网络拓扑无法自动生成链路?

SNMP 只读团体字绑定默认视图,缺少 LLDP‑MIB 访问权限,将团体字绑定至全权限自定义视图即可恢复。参考华为交换机配置步骤:
  1. 验证 LLDP 邻居读取能力(监控平台后台执行) snmpwalk -v 2c -c 团体字 设备 IP 1.0.8802.1.1.2.1.4.1 返回 No Such Object 即确认权限异常
  2. 查询现有全权限视图(网络设备端执行) display snmp‑agent mib‑view
  3. 系统视图绑定团体字(网络设备端执行) snmp‑agent community read 团体字 mib‑view 视图名称
  4. 保存配置(网络设备端执行) save
  5. 等待 60 秒缓存生效,再次执行 snmpwalk 验证(监控平台后台执行);获取邻居数据后,在平台执行拓扑测试与自动发现。

Q15:网络拓扑发现的设备无法在综合监控-网络设备模块中查看,是否需要单独添加设备?

网络拓扑模块仅用于展示,设备纳管需在其他模块中单独配置,参考链接添加设备监控:Perseus采集 - 乐维文档

Q16:网络拓扑发现设备端口号与实际端口号不一致,设备实际端口是1.2,网络拓扑发现出来的是1/1/2,如何处理?

端口命名差异属于正常现象,两者指向同一物理端口。
  1. 1.2:设备 Web/LI 界面使用的别名简写格式
  2. 1/1/2:SNMP MIB 中 ifName / ifDescr 输出的标准物理端口命名格式
两套命名体系对应同一端口,无需特殊处理。

Q17:在某网段内新增单台设备后无法自动生成拓扑,仍需手动连线,如何配置自动发现?

配置步骤:
  1. 进入 网络拓扑 模块
  2. 找到并开启 自动发现 功能
  3. 设置发现周期参数
开启后系统将按设定周期自动扫描并补充新增设备与链路。Zidongfaxiana1008

Q18:网络拓扑中,设备链路断开后没有产生告警,应如何排查?

要链路产生告警,需要创建链路,添加相关配置:
  1. 单次创建链路:点击链路后,在弹出的窗口中点击右上角创建链路。
Lianlwangl1008
  1. 批量创建链路:进入【综合监控】-【链路】模块批量导入链路,前提是连线设备端口在链路中存在一致则会自动同步到网络拓扑中。
Pilianglianl1008

Q19:网络拓扑中设备端口与链路对端设备端口显示方向相反,如何解决?

该现象由设备间距过近导致,可通过以下操作解决:
  1. 在拓扑编辑界面将相关设备间距拉大
  2. 端口显示将恢复正常
  3. 注:产研部已计划优化此问题,预计于 8.2.4 版本更新。

Q20:网络拓扑中多链路显示混乱,如何优化连线清晰度?

  1. 进入拓扑编辑模式。
  2. 将链路速率及带宽利用率字体大小调整为9,保存后即可改善显示效果。
