1. 适用场景
适用于机柜数量多、资产变频繁、告警量大的政企客户机房环境，尤其是设备分散在多个楼宇楼层、依赖人工台账管理 U 位的场景。2. 为什么要建设机房视图
告警响了，人还在”找机柜”的路上
- 故障定位如同破案：告警仅提供 IP，无物理位置，查表、现场核验拉长故障处置时间；
- 资产台账是过期地图：设备上下架依赖人工录入，U 位信息与现场实物不一致，上架规划经常失效；
- 机柜容量只能目测：新设备上架前，需要人工逐柜清点剩余 U 位，低效易出错；
- 运维汇报手工拼凑：机柜、资产、告警数据分散在多套系统，缺少统一全局视图。
3. 机房视图最佳实践

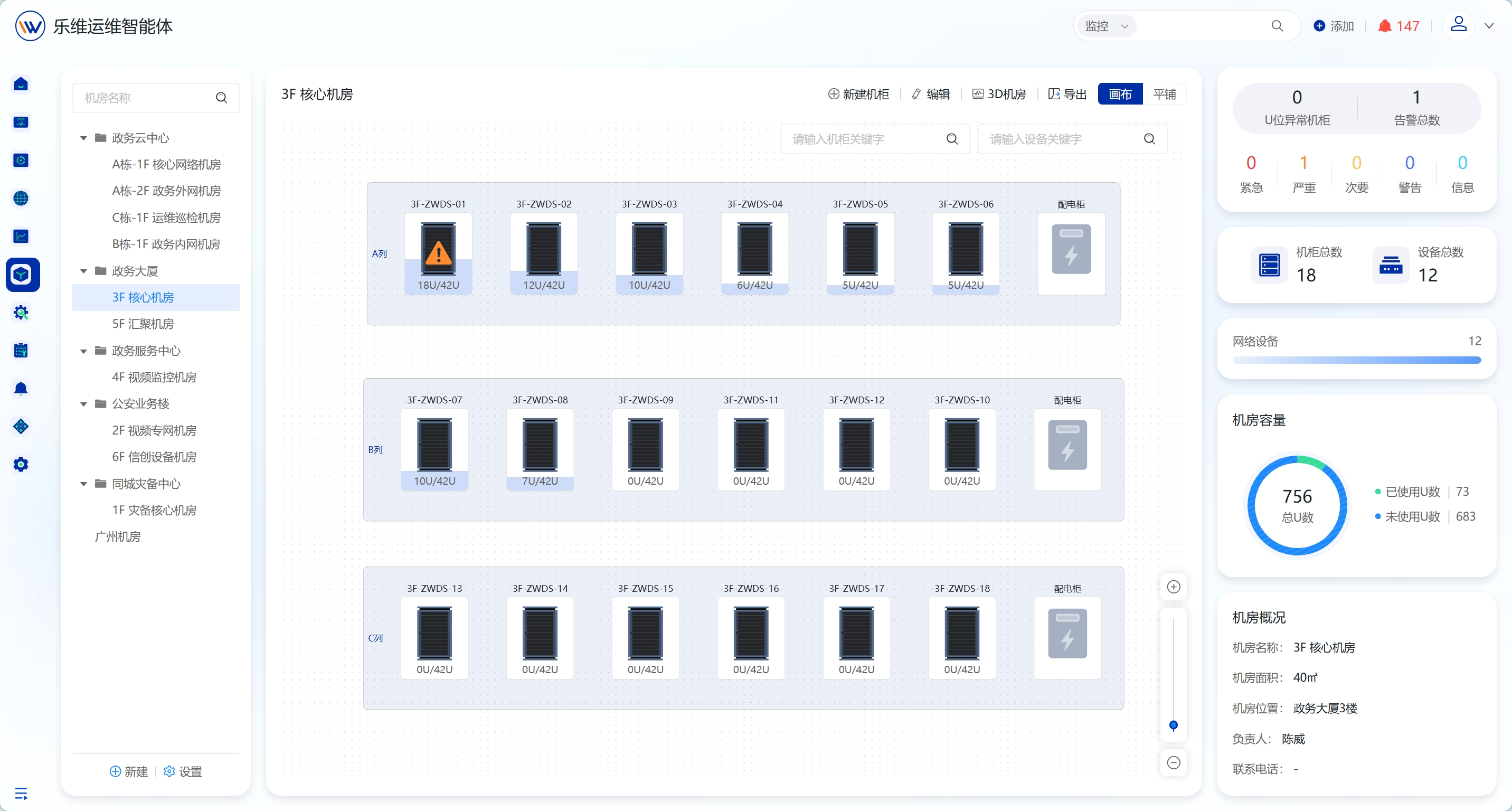

核心设计思路： 按物理位置建模，让线上视图和线下机房一一对应。 分层建模： 楼宇-楼层机房-机柜规划原则：完全匹配客户真实物理布局，机柜命名与现场铭牌统一编码，做到线上视图和线下实物一一对应。
- 先梳理现场物理布局，按“楼宇 → 楼层机房 → 机柜”层级建模。
- 在机房画布还原机柜实际摆放位置，机柜编码与现场铭牌一致。
- 录入上架设备和占用 U 位，让系统自动计算已用 U 与剩余 U。
U 位是机柜内的标准安装单元，设备按占用 U 数留位。新设备能否上架，不只看剩余 U 数，还要看是否有连续空位；U 位数据不准，系统显示的可用空间就会误导现场操作。
4. 典型应用场景

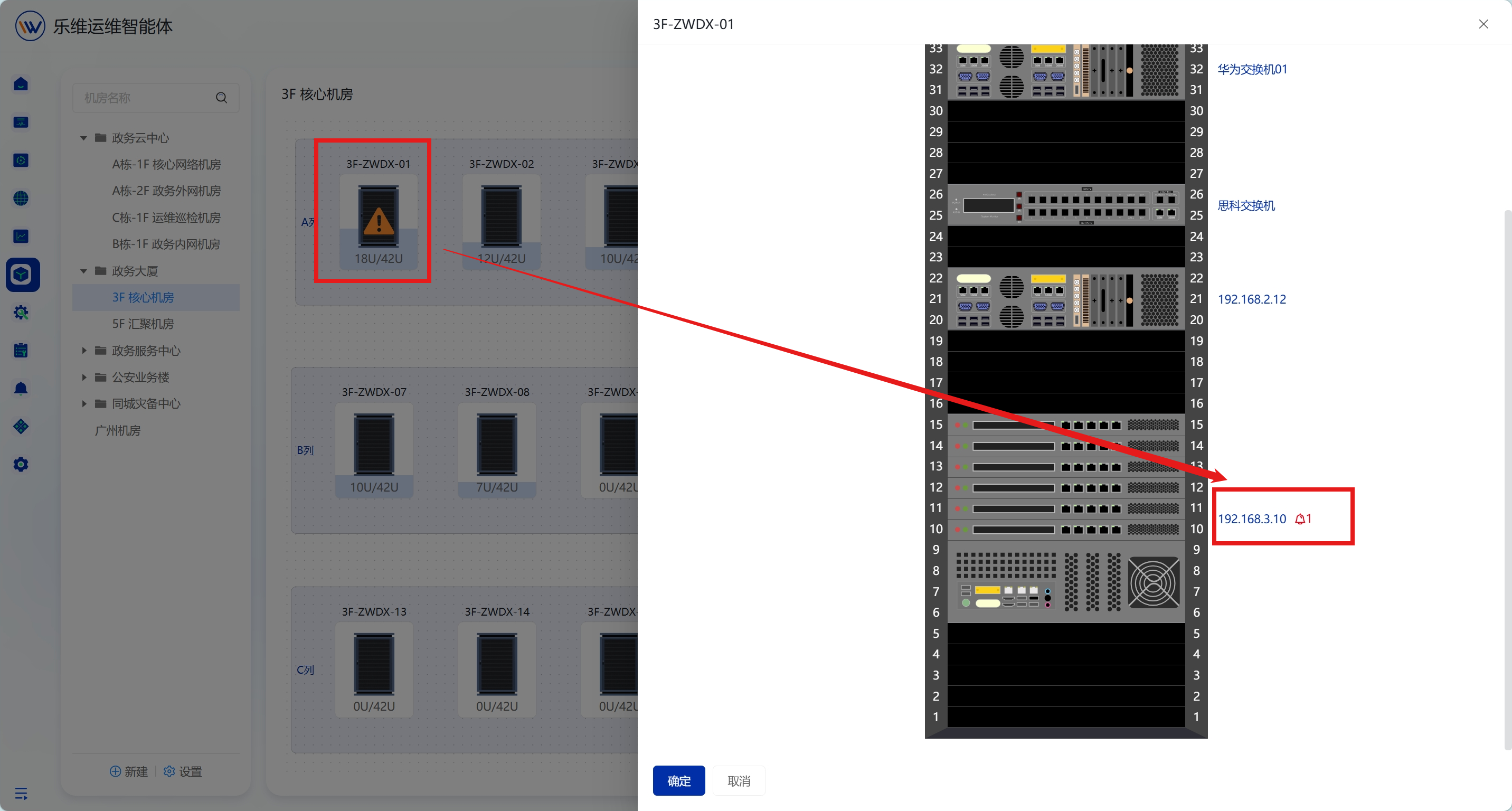

场景一：告警快速定位到机柜
原有问题： 告警只显示设备 IP，处理人需要人工翻查 Excel 才能找到机柜；机房机柜多，无法直观看到哪台机柜存在告警。 解决： 设备产生告警后，机房视图中对应机柜图标展示告警三角标记；点击机柜查看柜内设备详情。 效果： 运维人员无需翻纸质或 Excel 台账，一眼识别故障机柜，缩短故障现场定位时间，实现告警与物理位置一一对应。

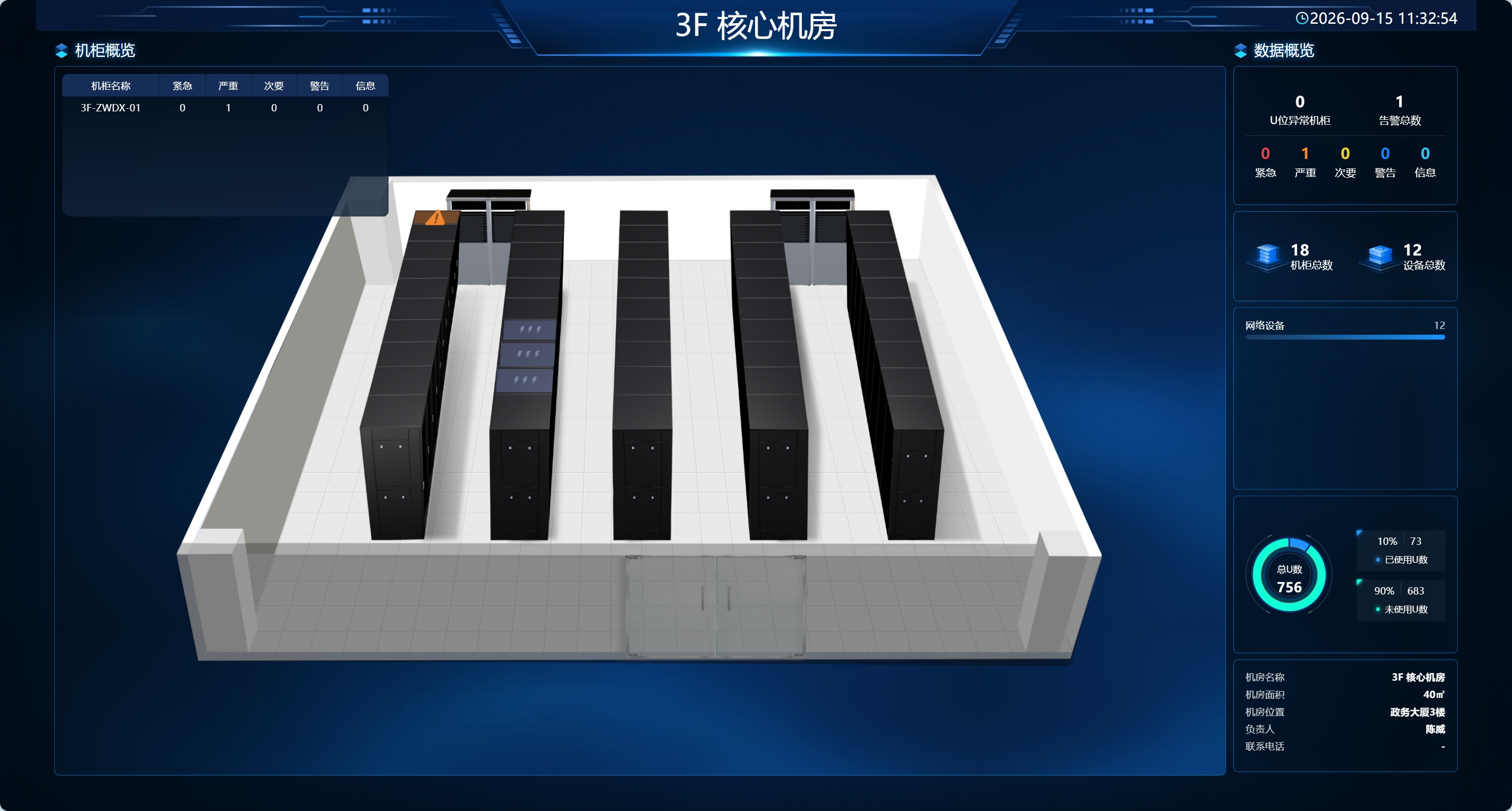

场景二：机房容量评估与 3D 大屏巡检
原有问题： 机房资产和 U 位资源靠 Excel 维护，统计效率低；管理人员无法直观掌握资源占用，也缺少用于巡检汇报的可视化大屏。 解决： 完成机房机柜建模并录入 U 位信息，系统自动聚合 U 位数据；3D 大屏展示机房立体布局、机柜状态、告警统计和 U 容量占比。 效果： 自动统计机房总 U、已用 U、剩余 U，并实时展示机柜总数、设备数量和告警分级；容量评估从人工统计转为系统自动计算，提升资产盘点和巡检汇报效率。
