一、执行摘要
本文针对集团型客户的典型场景：「分支独立运维 + 总部统一汇总 + 跨分支重复 IP + 网络隔离」，给出一套多 Server 联邦 + 统一门户对接的完整落地方案。本方案示例 IP 地址
本方案示例使用的服务器 IP 地址(实际部署请按自身环境调整)： 总部中台 IP：192.168.3.91 分支1号 IP：192.168.3.151 分支2号 IP：192.168.8.109 下文示例均以这三个 IP 为准，如需调整请将IP替换后再操作。二、需求分析
1．客户业务背景
集团下设多家分支机构，各分支独立组网，业务系统也归属各分支独立管理。集团 IT 部门需要从总部视角集中监管所有分支的运行态势，但不希望剥夺各分支 IT 团队的本地运维权。2．客户痛点
3．方案核心诉求
将客户诉求转化为可落地的产品需求： ² 分支独立：各分支保留独立运维 Server，本地完成监控采集与告警策略配置； ² 总部汇总：总部搭建统一门户，集中展示所有分支的关键指标； ² 数据隔离：每个分支在总部视角下是独立的数据源和独立视图，避免重复IP混淆； ² 网络可达：网络层面只需”总部 → 分支”的单向访问； ² 轻量拓展：新增分支成本低、周期短。4．关键能力说明
三、前置准备工作
1．支侧准备
使用社区部署包独立部署乐维运维智能体 Server，本地完成设备监控采集与告警策略配置。确认 PG 数据库监听端口可达(默认 5432)。 记录分支 Server 的数据库信息：- 数据库类型：PostgreSQL
- 数据库名：lwops
- 端口：5432
- 账号：itops
- 密码：ITOPS_p@ssw0rd
- 表前缀：lwops_
2．总部侧准备
- 部署乐维运维中台
- 拥有统一门户管理权限
- 总部中台能访问各分支的 PG 5432 端口（网络放通）
四、详细配置操作
第一部分：总部平台新建分支集成应用（打通分支数据源）
作用：建立总部门户与分支 Server 的数据连接，是后续仪表盘读取分支监控数据的基础。1．新建集成应用

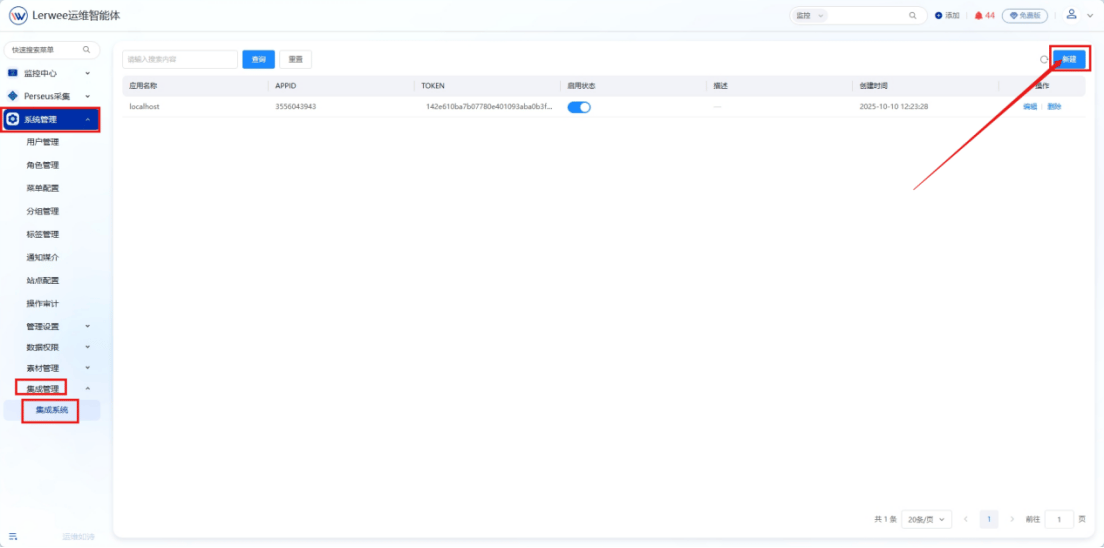

登录总部监控平台 → 左侧菜单 → 【系统管理】→【集成管理】→【集成系统】 → 点击右上角 【新建】按钮。

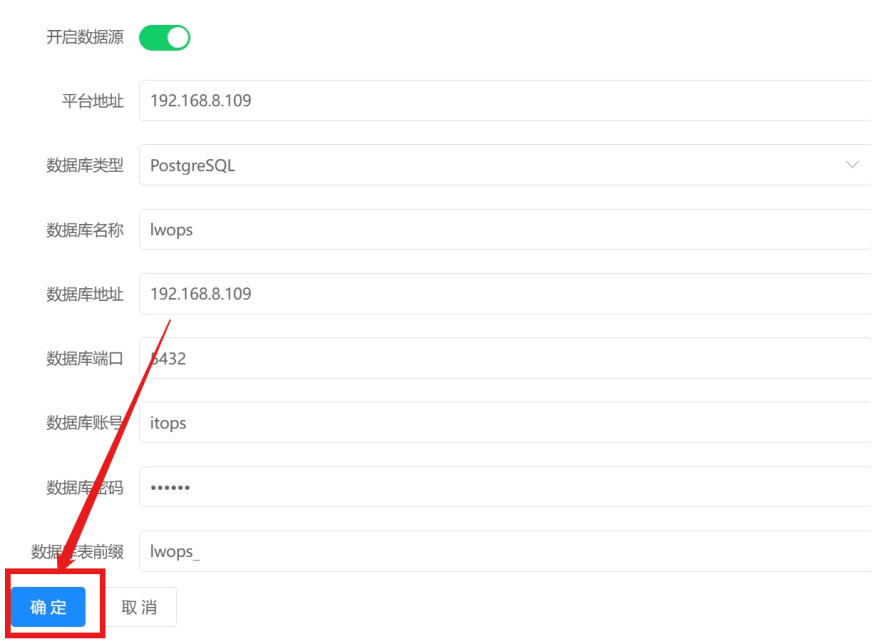

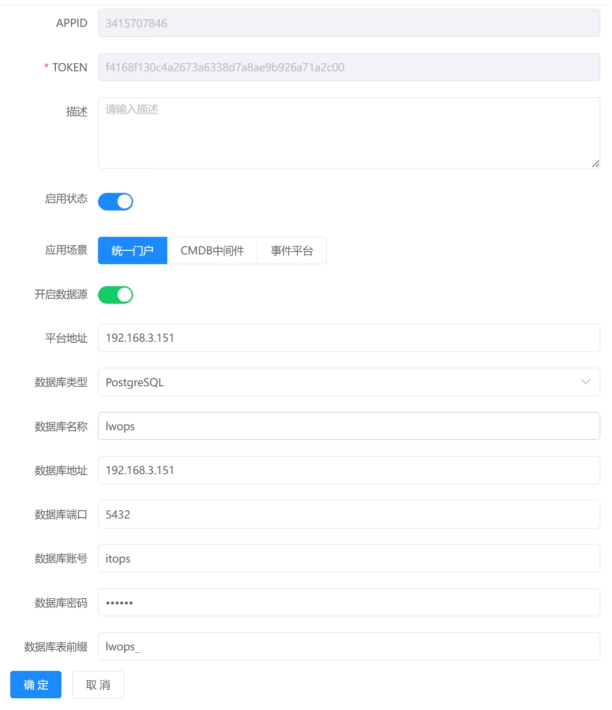

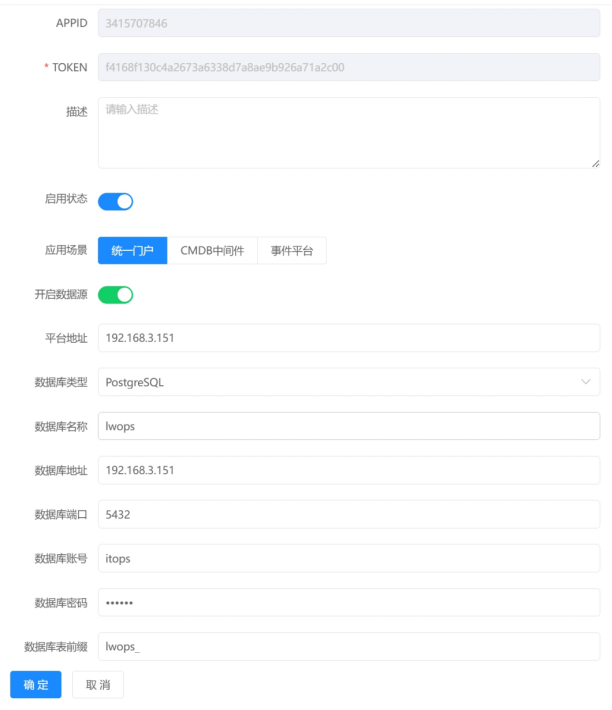

2．填写分支集成应用信息
弹窗内录入分支专属配置：
3．保存配置
核对全部参数无误后，点击底部【确定】完成单分支数据源对接。
第二部分：统一门户搭建分支独立监控仪表盘
作用：为每个分支创建独立监控视图，数据完全隔离，解决重复 IP 混淆问题。 **注意：**统一门户仪表盘仅作数据展示，因分支设备未纳管至总部平台，无法在仪表盘下钻时查看具体的数据信息，仅作展示作用。步骤 1：新增分支仪表盘

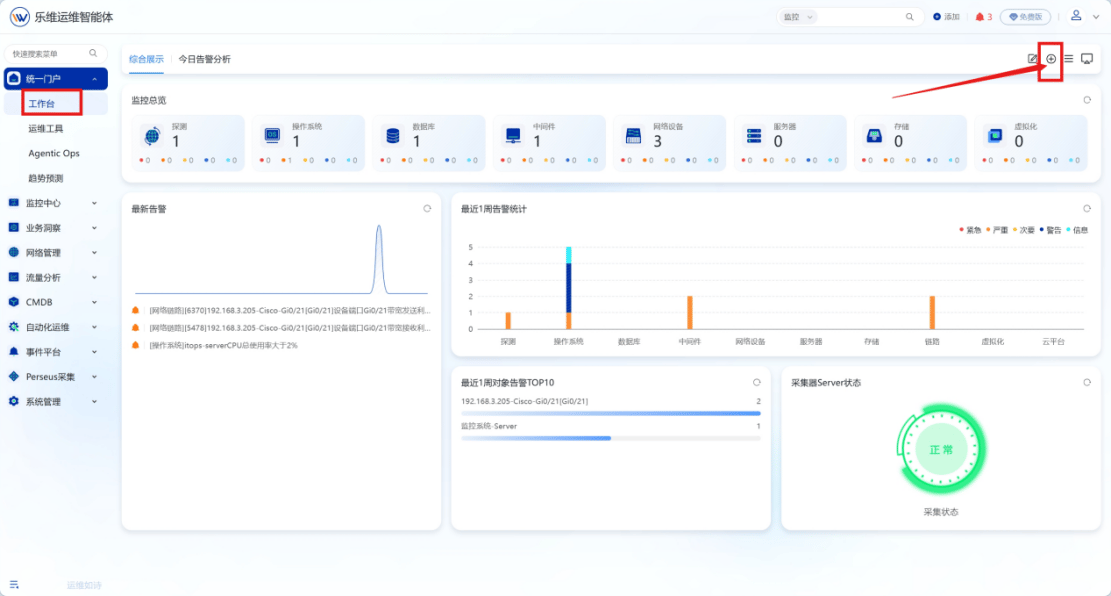

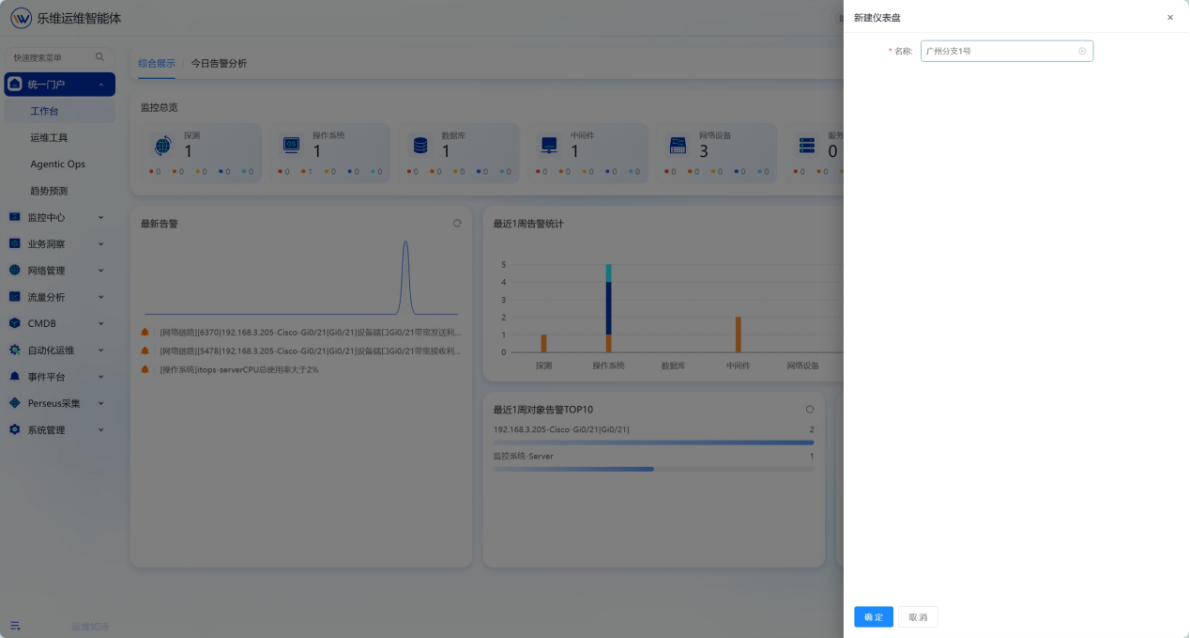

左侧菜单 → 【统一门户】→【工作台】 → 点击页面右上角添加图标 → 输入分支名称（如”广州分支1号”）创建专属仪表盘。
步骤 2：添加监控构件卡片

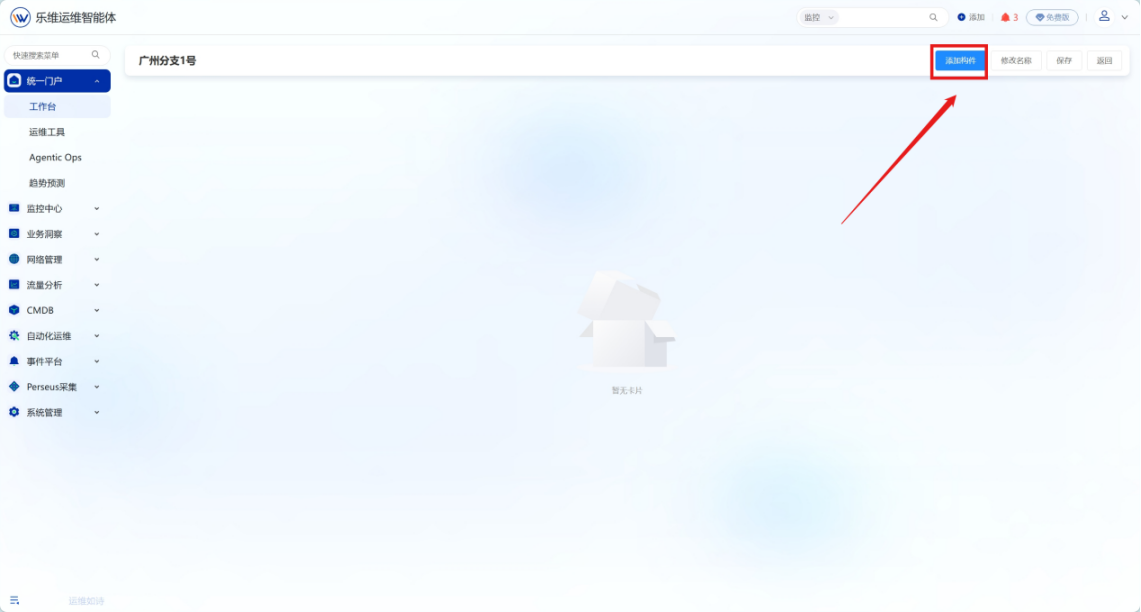

进入新建的分支仪表盘 → 点击右上角 【添加构件】 → 打开卡片类型选择界面。

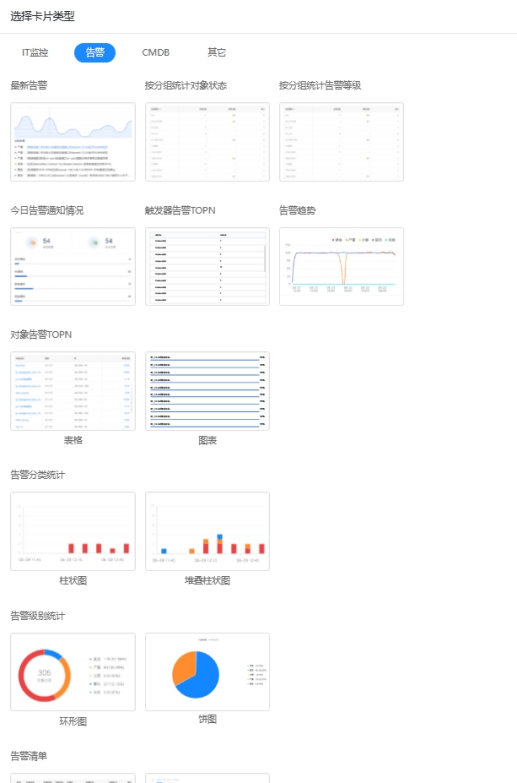

步骤 3：选择卡片类型

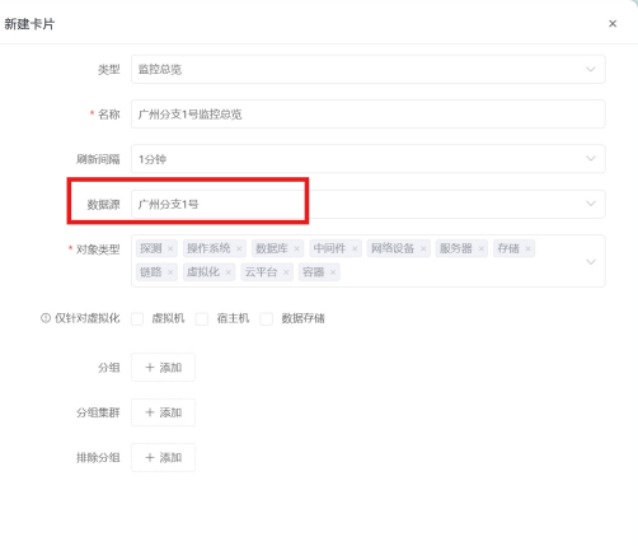

步骤 4：填写卡片配置(关键)
每张卡片都需正确绑定数据源：

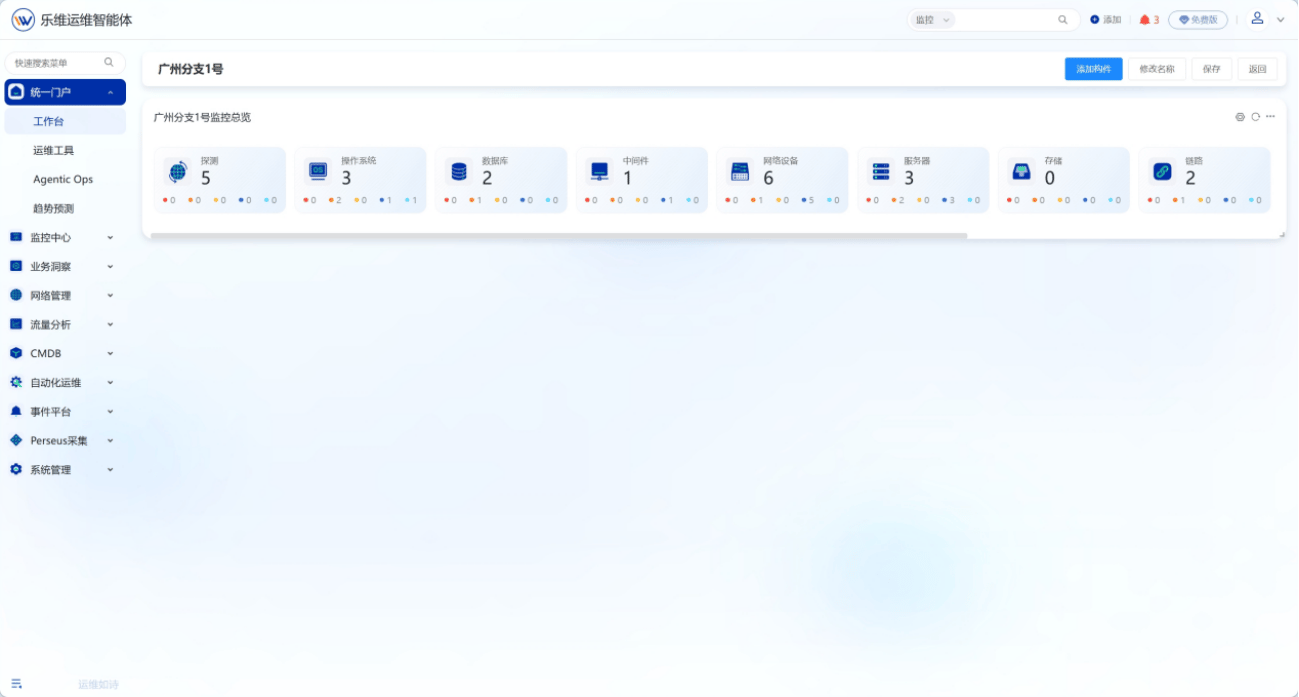

步骤 5：调整卡片布局

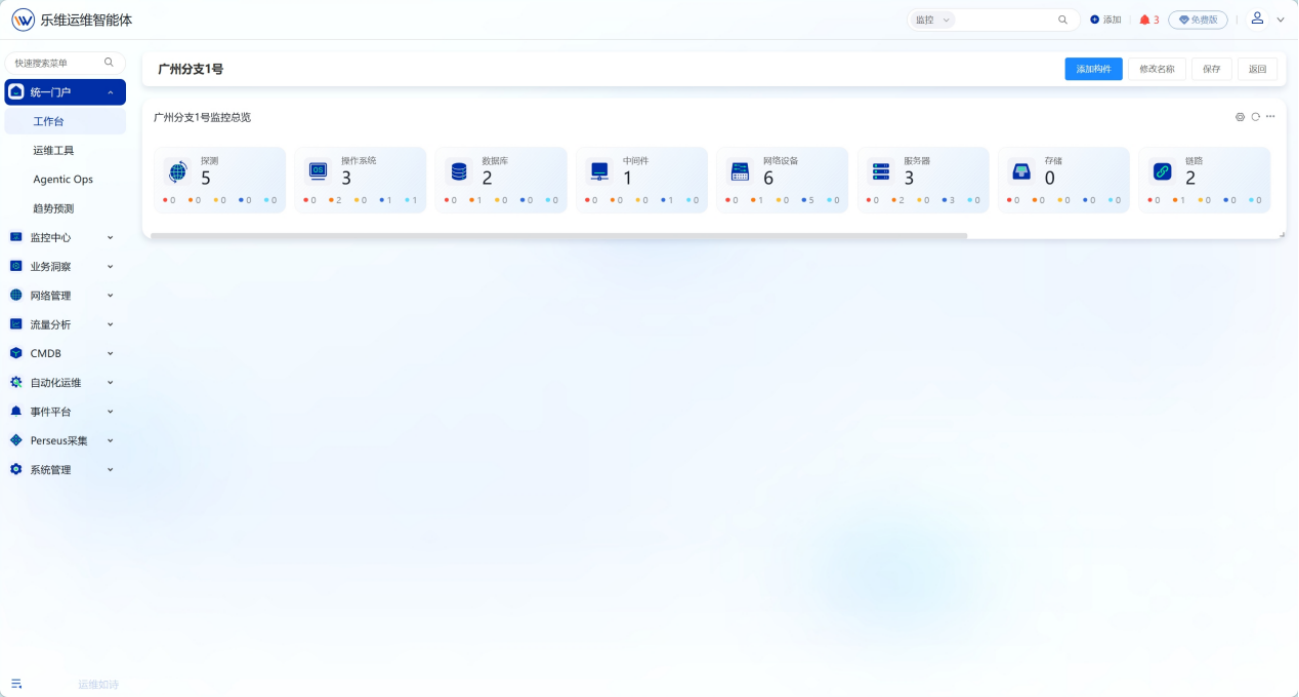

可拖拽调整卡片大小、摆放位置，形成直观仪表盘视图。
步骤 6：批量添加多维度卡片

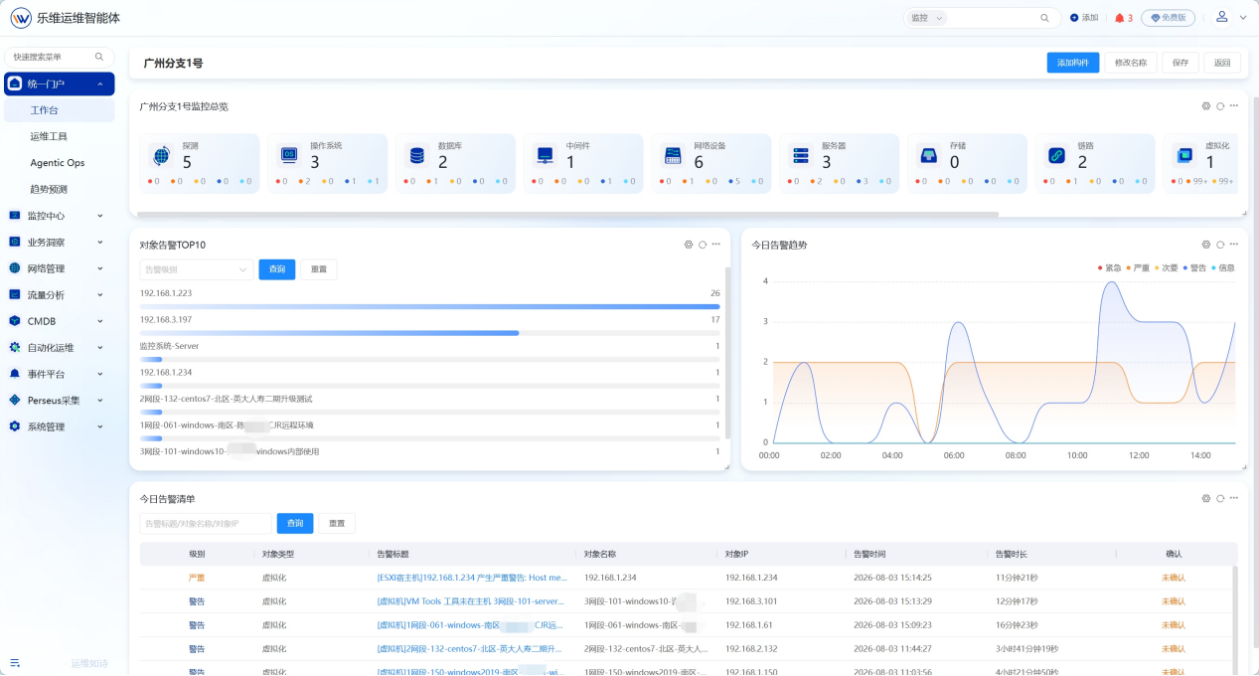

按运维需求重复步骤 2-5，添加告警趋势、TOP 故障设备、完整告警清单等视图。 关键原则：每张卡片的数据源必须匹配当前分支。配置卡片时，在”数据源”下拉框中选择本分支对应的集成应用，否则会出现数据错乱。
步骤 7：保存门户配置

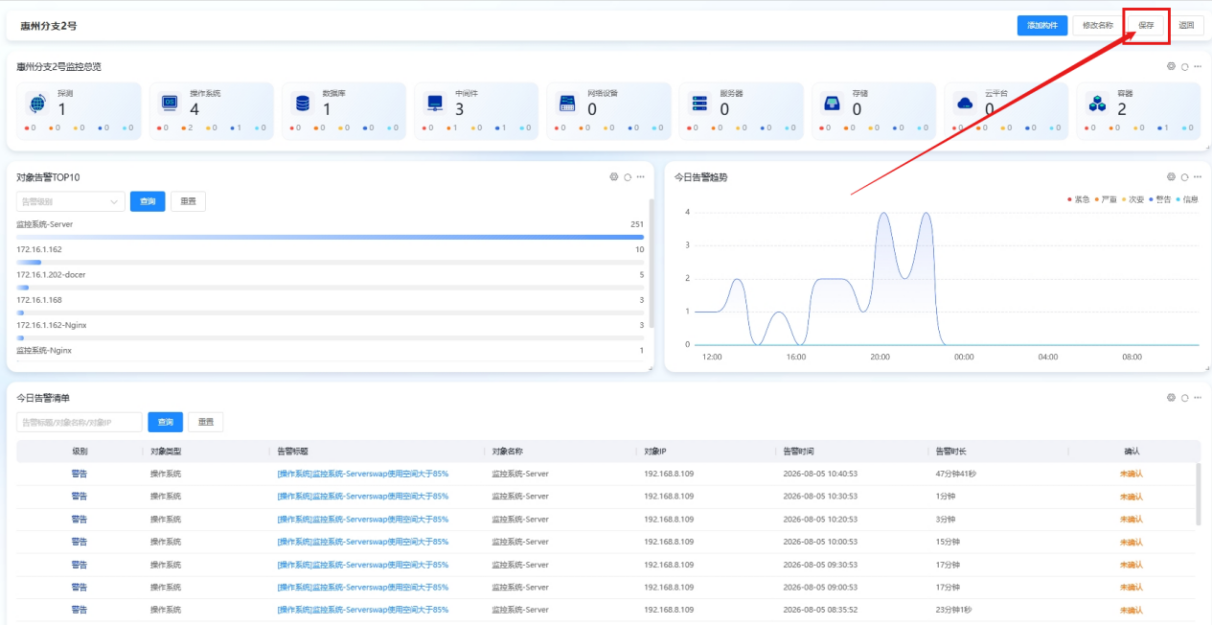

全部配置完成后点击页面右上角【保存】保存门户配置
第三部分：配置分支快捷跳转菜单栏
**作用：**总部运维人员可一键从统一门户跳转到分支本地运维平台，兼顾汇总查看与分支独立运维操作。 **注：**CAS 单点登录是实现”总部一键跳转分支免登录”的前置条件，必须先完成 CAS 配置，菜单跳转才能生效。1．CAS 单点登录配置
配置CAS认证，实现总部跳转至支部时，无需填写账密即可登录支部平台CAS服务端设置

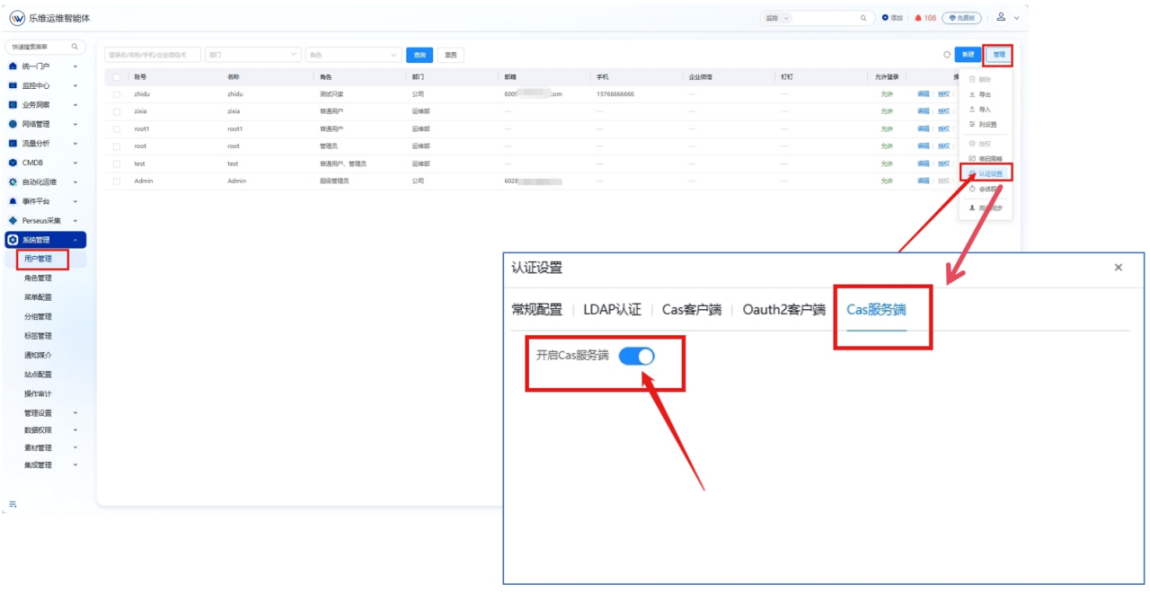

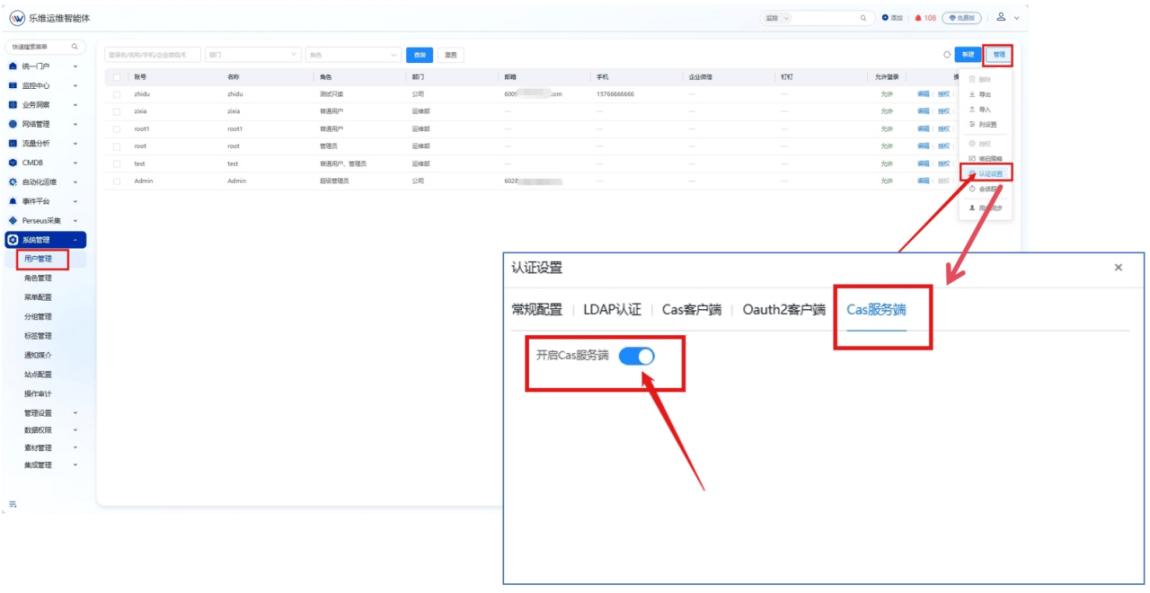

总部监控平台：【系统管理】-【用户管理】，点击右上角管理，进入认证设置。切换至【CAS服务端】标签页，开启CAS服务端，点击确定，保存设置。
CAS客户端设置

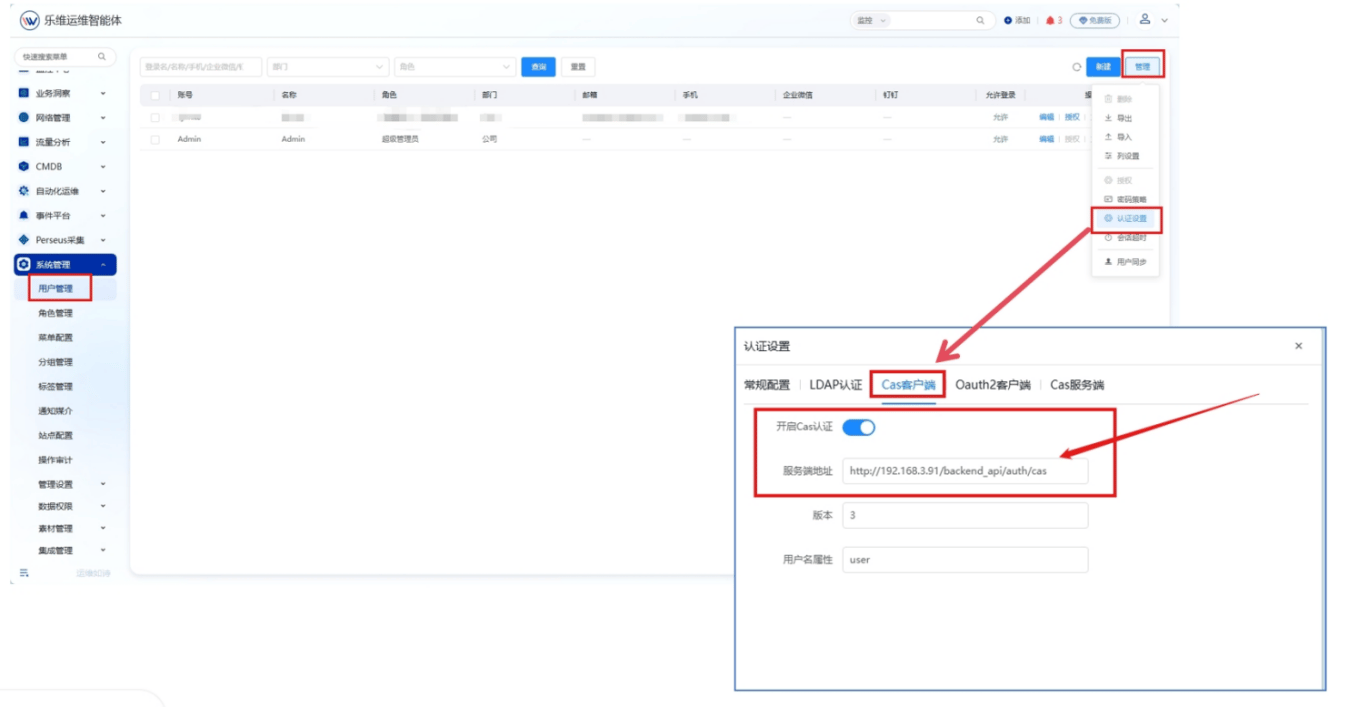

支部监控平台：【系统管理】-【用户管理】，点击右上角管理，进入认证设置。切换至【CAS客户端】标签页，开启CAS认证，填写服务端地址， 格式统一为： http://总部IP/backend_api/auth/cas 例如：http://192.168.3.91/backend_api/auth/cas
2．菜单配置(基于 CAS 配置)

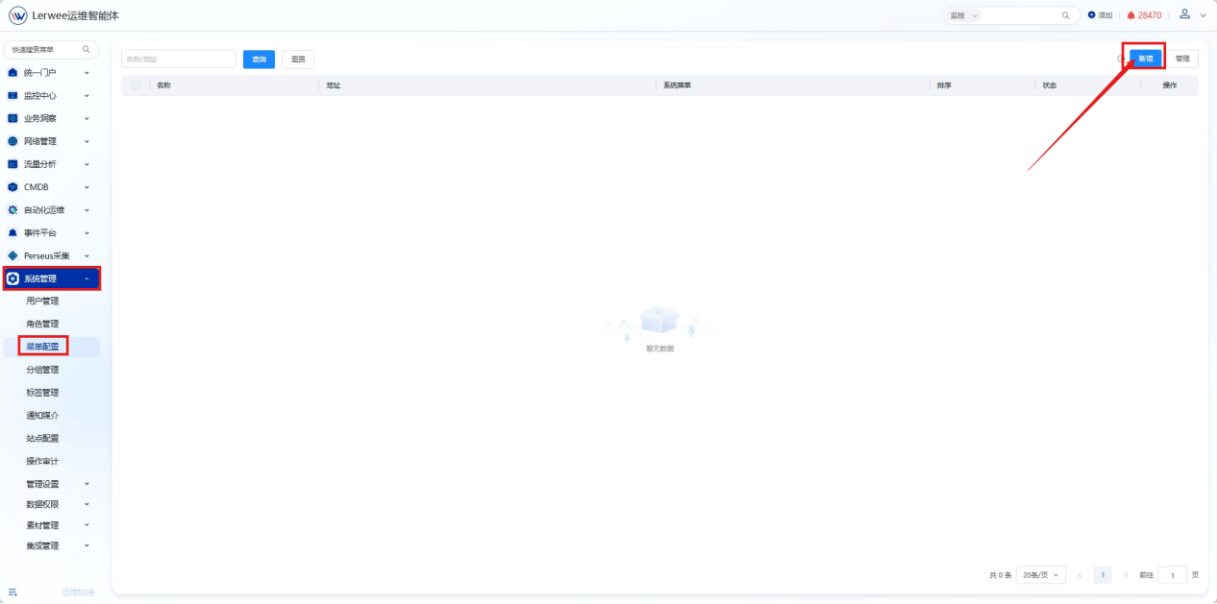

进入 【系统管理】→【菜单配置】 ，点击右上角 【新增菜单】。

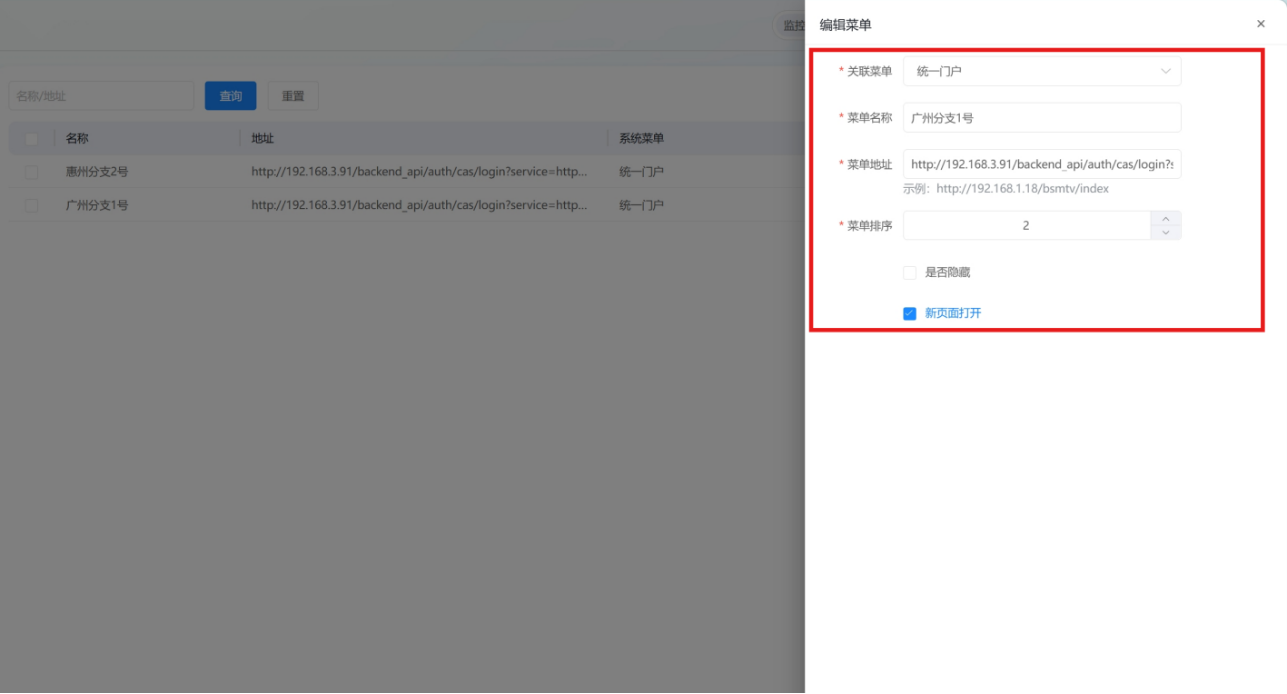

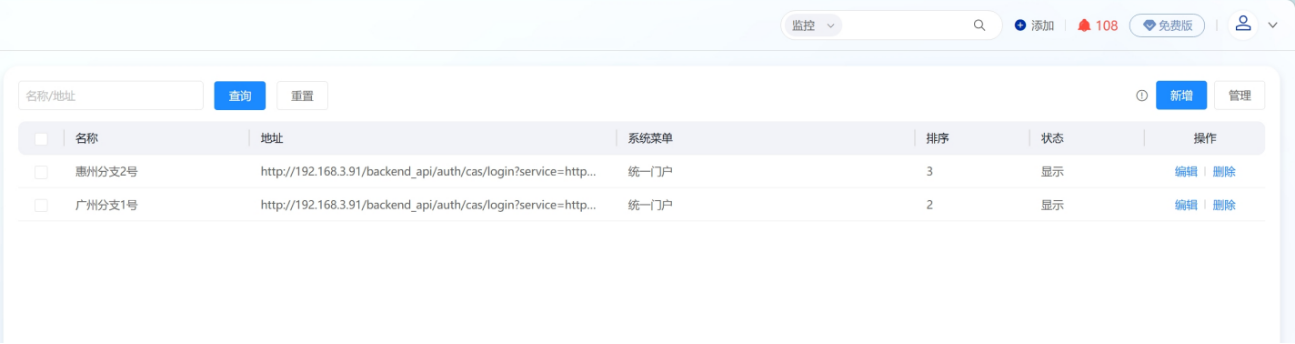

录入分支菜单信息

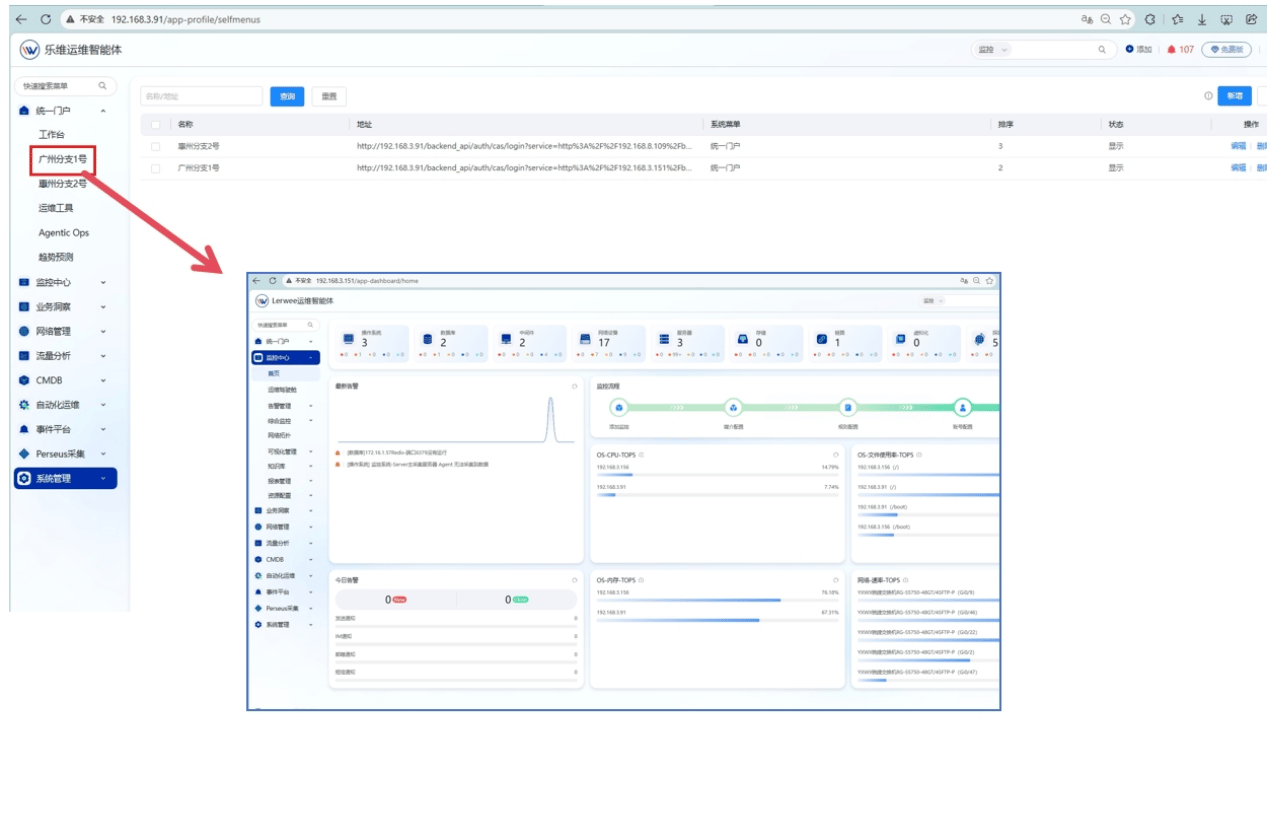

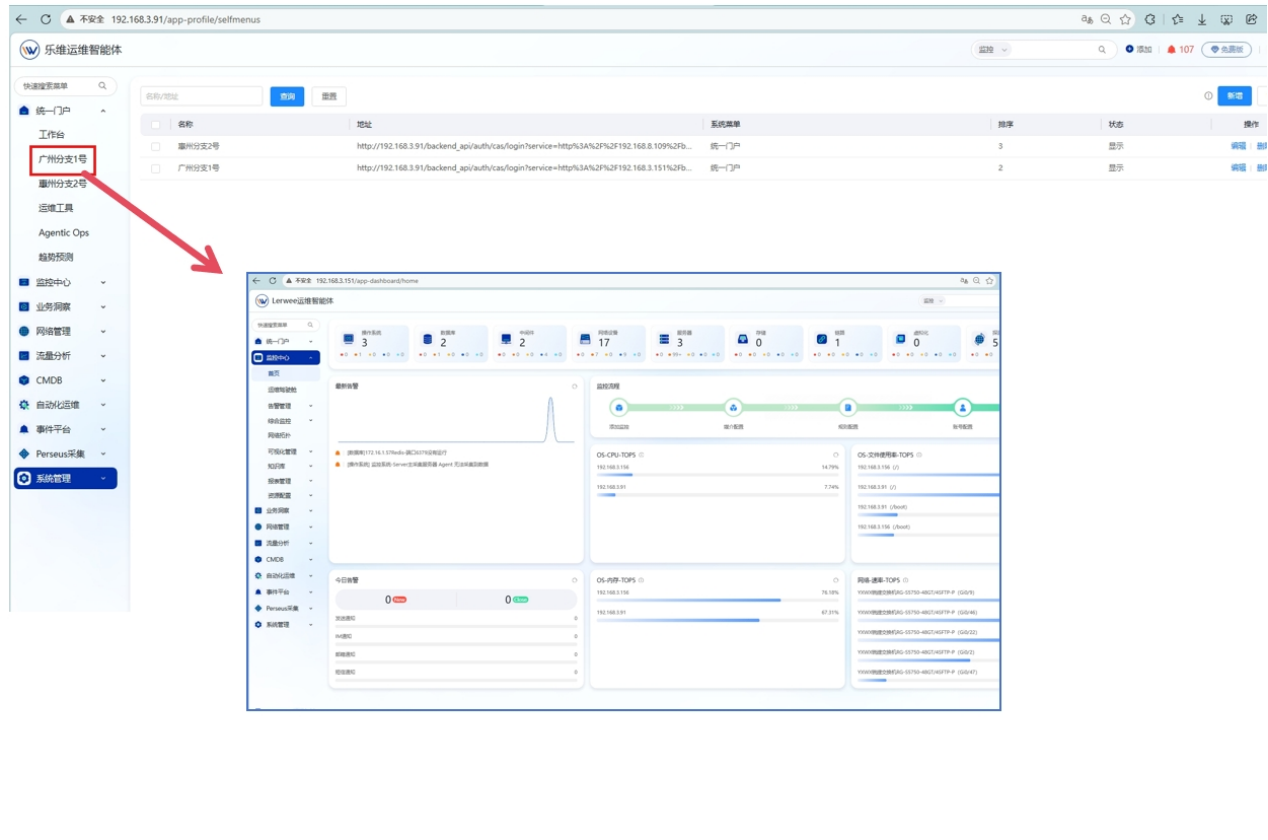

验证跳转功能

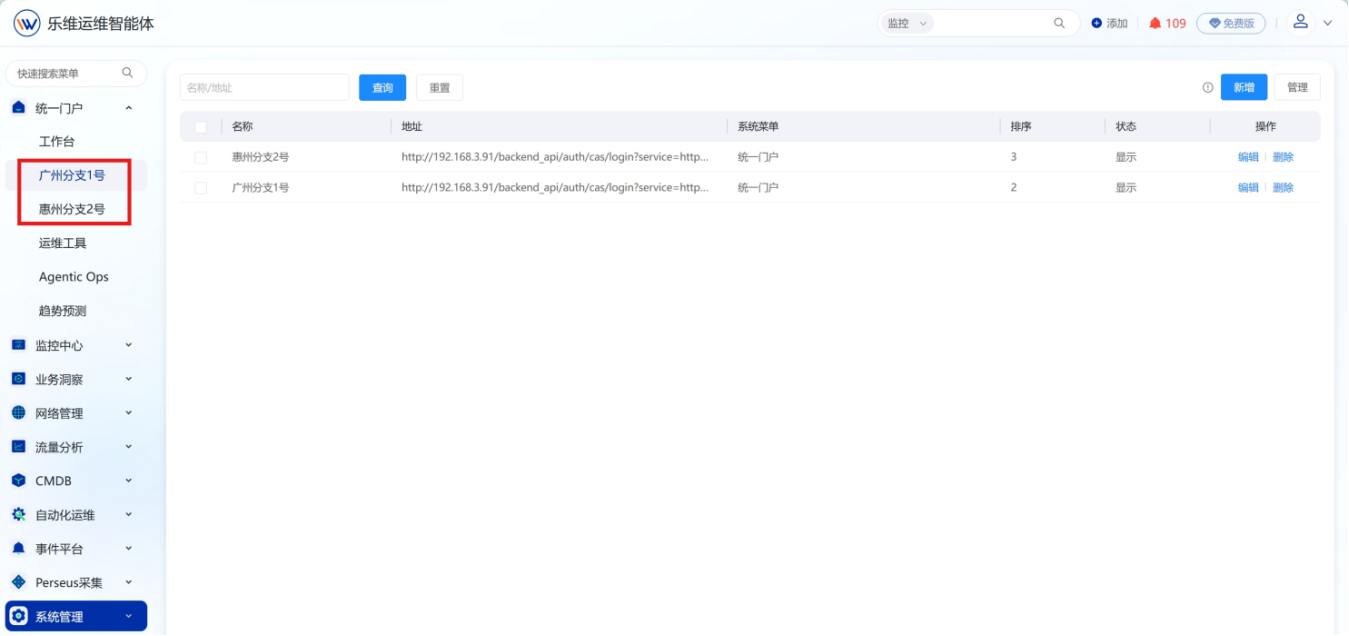

刷新页面，左侧统一门户菜单栏自动生成分支快捷入口。
